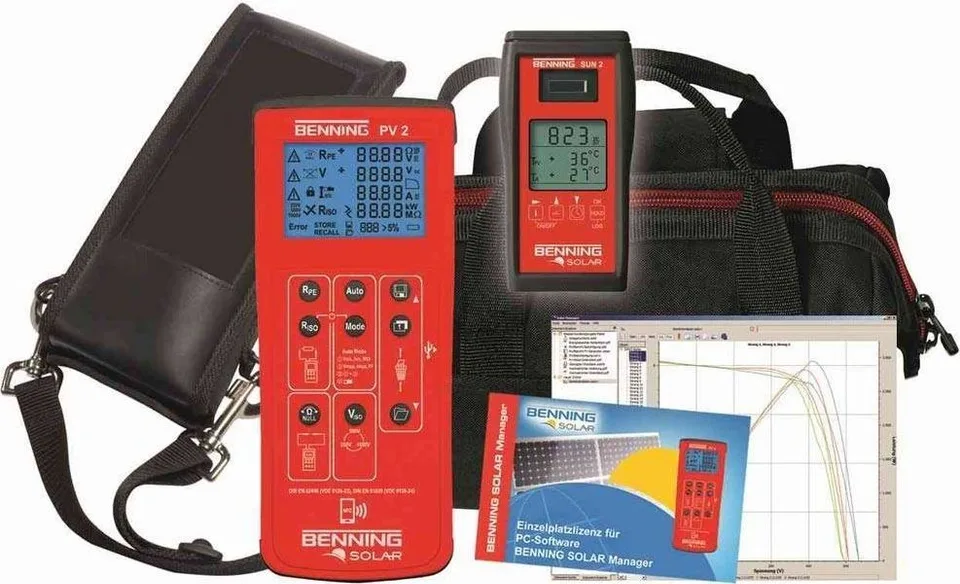

Beschreibung und Lieferumfang
- Prüfung gemäß VDE 0126-23 (DIN EN 62446)
- einfache Bedienung – Auswahl über Tasten
- Schnelligkeit – Prüfungen innerhalb weniger Sekunden
- sichere Verbindung – Messung auch bei unter Spannung stehender
Photovoltaikanlage Display: grafisch
Schutzleitungswiderstand: 0,05 Ω – 199 Ω
Isolationswiderstand: 0,2 MΩ – 199 MΩ
Leerlaufspannung: 5 V – 1000 V DC
Laststrom: 0,2 A – 40 A AC/DC (über optionale CC 3-Zangen)
Kurzschlussstrom: 0,5 A - 14,99 A DC
Speicher: 200 Ergebnisse
Anschluss: USB
Im Lieferumfang enthalten: Messsonden, Krokodilklemmen, MC4-Messleitungen, Batterien, CD mit Software
Der Test umfasst die Prüfung der Durchgängigkeit der Erdungsverbindungen, die Messung der Leerlaufspannung und des Kurzschlussstroms sowie des Isolationswiderstands zwischen den Phasenleitungen (+ / ) und Erde. Das Messgerät ist mit Messleitungen ausgestattet, die über Standard-PV-Steckverbinder direkt an alle PV-Module angeschlossen werden können. Das automatische Testverfahren warnt bei falscher DC-Polarität und führt automatisch alle Schritte für eine sichere Messung durch. Mit
dem PV BENNING 1-1 lässt sich der gesamte Test sicher, zuverlässig, schnell und einfach durchführen. Es wird für den täglichen Einsatz im Service, bei der Reinigung und Wartung sowie für Solarmodulinstallateure und autorisierte Photovoltaik-Experten empfohlen.
Funktionen – klare und eindeutige Anzeige
der Messergebnisse – automatische Testabläufe (RPE, VDC (1000 VDC), S/C (15 VDC)
– automatische Anzeige der Polarisationsspannung, akustische/visuelle Warnung bei Verpolung
– Kompensation des Widerstands der Messleitungen
– Übertragung der Messergebnisse über
USB-Schnittstelle – das Messgerät ist mit einer integrierten Echtzeituhr ausgestattet, die automatisch Datums- und Uhrzeit zu jeder gespeicherten Messung
hinzufügt – Funkverbindung mit dem optionalen Messgerät BENNING SUN 2 (Sonneneinstrahlung und Temperatur)
– Software zur Erstellung von Prüfberichten in MS Excel
– ISO-konformes Messergebnis mit der Angabe „bestanden/nicht bestanden“
– direkter Anschluss an alle gängigen Photovoltaikmodule mit
MC4-SUNCLIX – LCD-Display mit
Hintergrundbeleuchtung – automatische Abschaltung nach 60 Sekunden
– Messobjekt kann ein Photovoltaikmodul oder eine komplette Photovoltaikanlage sein
Messfunktionen
– Erdungskabel, Widerstandsmessung mit 200 mA Prüfstrom
- Leerlaufmessung, Spannung an Solar- und Photovoltaikmodulen bis 1000 V
DC- Kurzschlussstrom, Messung über interne Schaltung bis 15 A DC ohne Gefahr für den
Benutzer- Isolationswiderstandsmessung zwischen aktiven DC-Leitern (+ / -) und Erde mit einstellbarer Prüfspannung 250 V, 500 V, 1000 V
DC – Funktionstest durch Strommessung bis 40 A AC/DC (mit dem Stromzangenadapter BENNING CC 3)
Benning ist ein führender Hersteller von Diagnosegeräten für die Automobil- und Industriebranche, Spannungserhaltungsgeräten sowie Spannungsanzeigern. Die Marke bietet eine breite Produktpalette und hat das Vertrauen der Kunden durch zuverlässige, benutzerfreundliche und sichere Geräte gewonnen, was durch die Einhaltung internationaler Normen bestätigt wird. Qualität, Erfahrung und 80 Jahre bester Tradition.
