Beschreibung und Lieferumfang

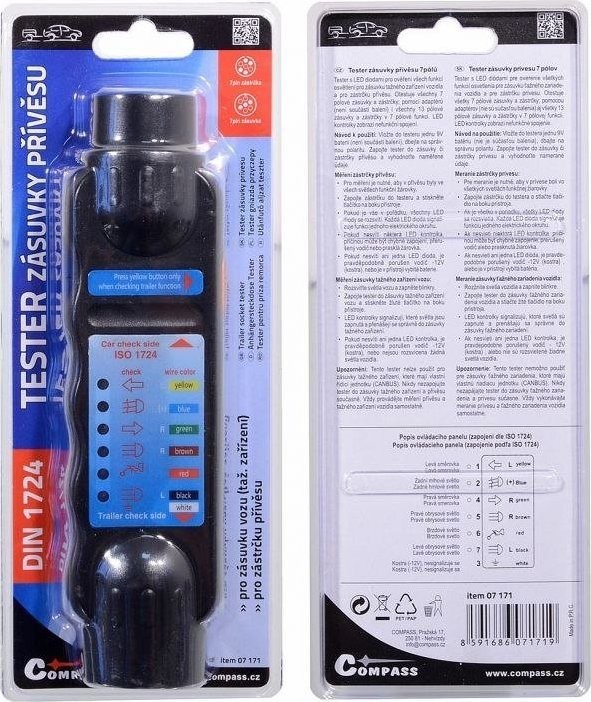

LED-Prüfgerät zur Überprüfung aller Beleuchtungsfunktionen der Anhängersteckdose des Fahrzeugs und des Anhängersteckers. Es prüft alle 7-poligen Steckdosen und Stecker; mit Hilfe von Adaptern (nicht im Lieferumfang enthalten) auch alle 13-poligen Steckdosen und Stecker im 7-poligen Modus. LEDs zeigen eine unterbrochene Verbindung an.
Messung des Anhängersteckers:
Für die Messung ist es erforderlich, dass in allen Leuchten des Anhängers funktionierende Glühbirnen vorhanden sind.
Stecken Sie den Stecker in das Prüfgerät und drücken Sie die gelbe Taste an der Seite des Geräts.

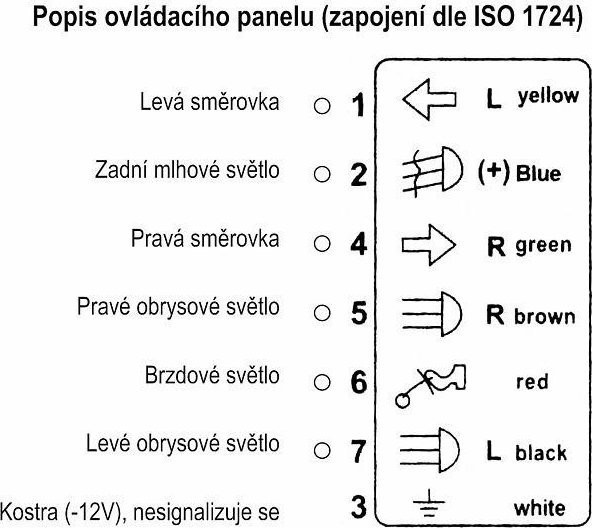

Wenn alles in Ordnung ist, leuchten alle LEDs auf. Jede LED zeigt die Funktion eines Stromkreises an.
Wenn eine der LEDs nicht leuchtet, kann dies an einer fehlerhaften Verbindung, einem unterbrochenen Kabel oder einer defekten Glühbirne liegen.
Wenn keine der LEDs leuchtet, ist wahrscheinlich das -12-V-Kabel (Masse) beschädigt oder die Batterie des Geräts ist leer.
Gebrauchsanweisung:
Schalten Sie die Fahrzeugbeleuchtung und die Blinker ein.
Schließen Sie das Testgerät an die Anhängersteckdose an und drücken Sie den gelben Knopf an der Seite des Geräts.
Die LEDs zeigen an, welche Lichter eingeschaltet sind und ordnungsgemäß an die Anhängersteckdose weitergeleitet
werden. Wenn keine der LEDs leuchtet, ist wahrscheinlich das -12-V-Kabel (Masse) defekt oder es sind keine Fahrzeugleuchten eingeschaltet.
Technische Daten:
- Anzahl der Pole: 7
- Gewicht: 269 g
Lieferumfang:
- 1 x Tester
