Beschreibung und Lieferumfang

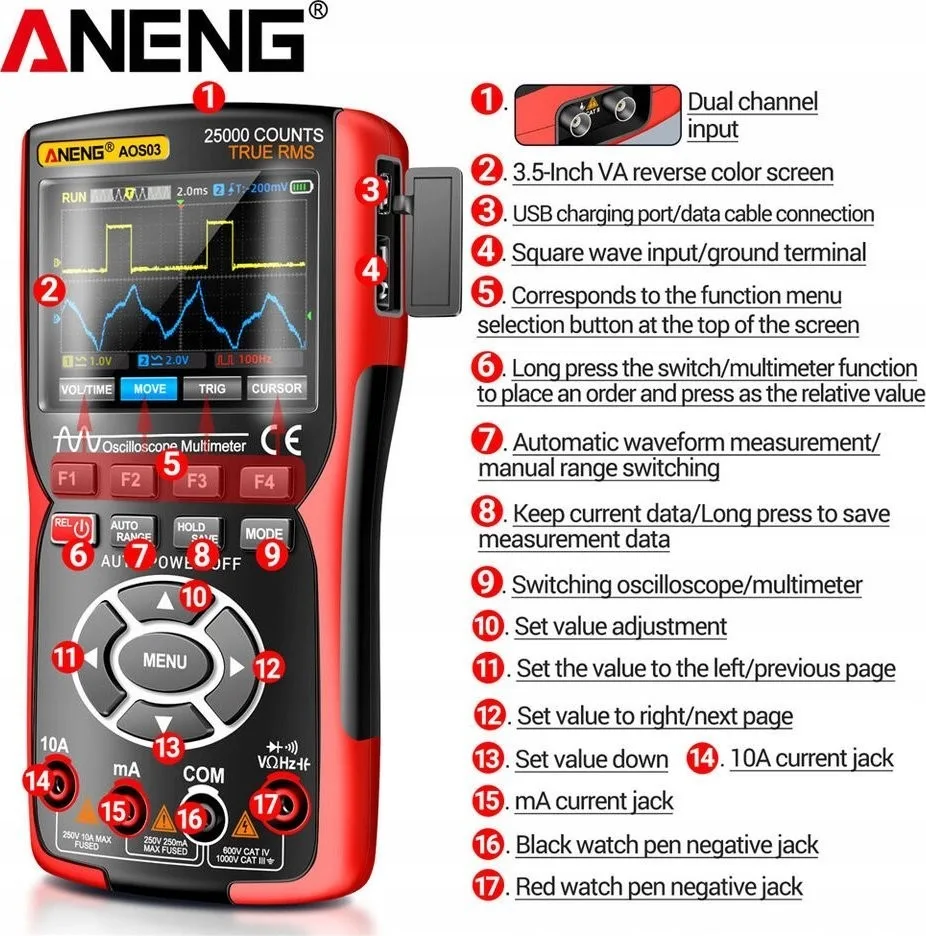

Das ANENG AOS03 ist ein vielseitiges 3-in-1-Gerät, das die Funktionen eines Zweikanal-Oszilloskops, eines digitalen Multimeters und eines Signalgenerators vereint. Dank seiner kompakten Abmessungen, seines ergonomischen Designs und seines umfangreichen Funktionsumfangs eignet es sich ideal für Ingenieure, Techniker, Studenten und Hobbybastler.
Wichtigste Funktionen
- Integriertes 3-in-1-Design: Vereint Oszilloskop, Multimeter und Signalgenerator in einem Gerät.
- Display: Ein 3,5-Zoll-Farb-LCD-Bildschirm mit großem Betrachtungswinkel und einer Auflösung von bis zu 25.000 Zählwerten sorgt für gut lesbare und detaillierte Daten.
- Material: Gehäuse aus doppelt spritzgegossenem ABS + TPE für erhöhte Haltbarkeit und Stoßfestigkeit.

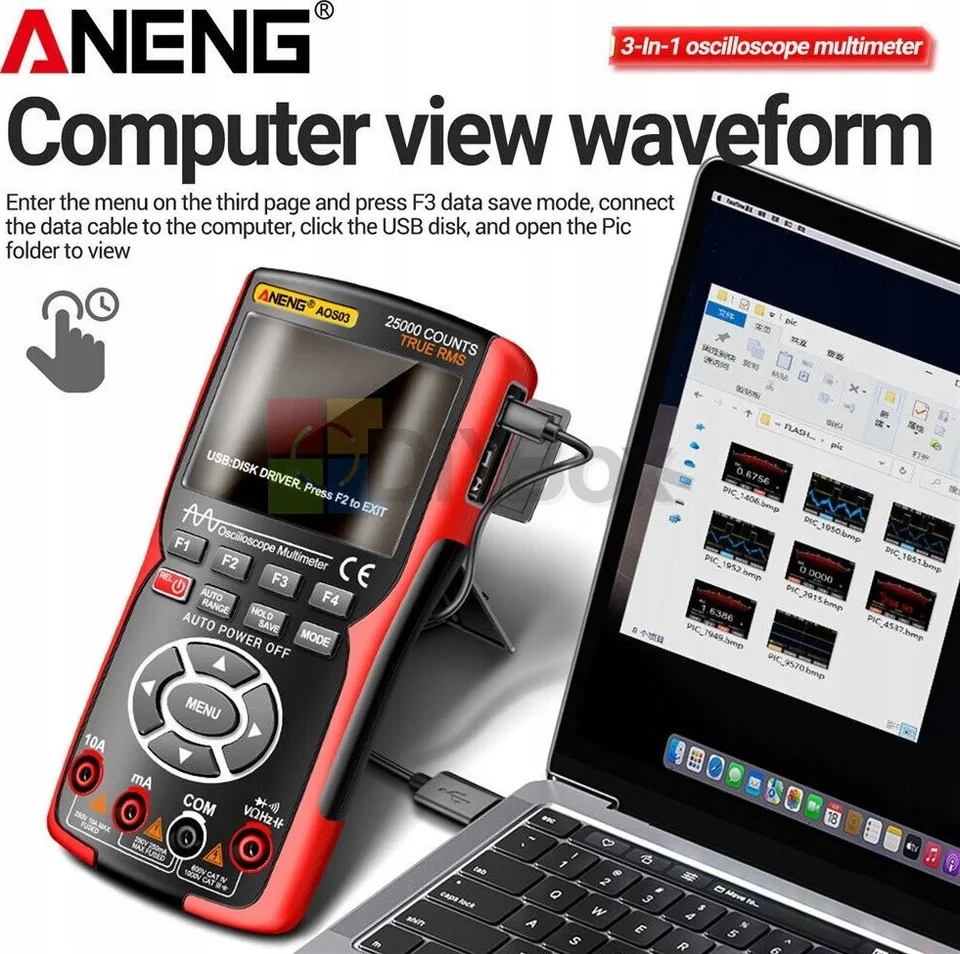

- Speicherung und Konnektivität: Automatische Speicherung von Messkurven mit der Möglichkeit, Daten über den USB-C-Anschluss zu exportieren.

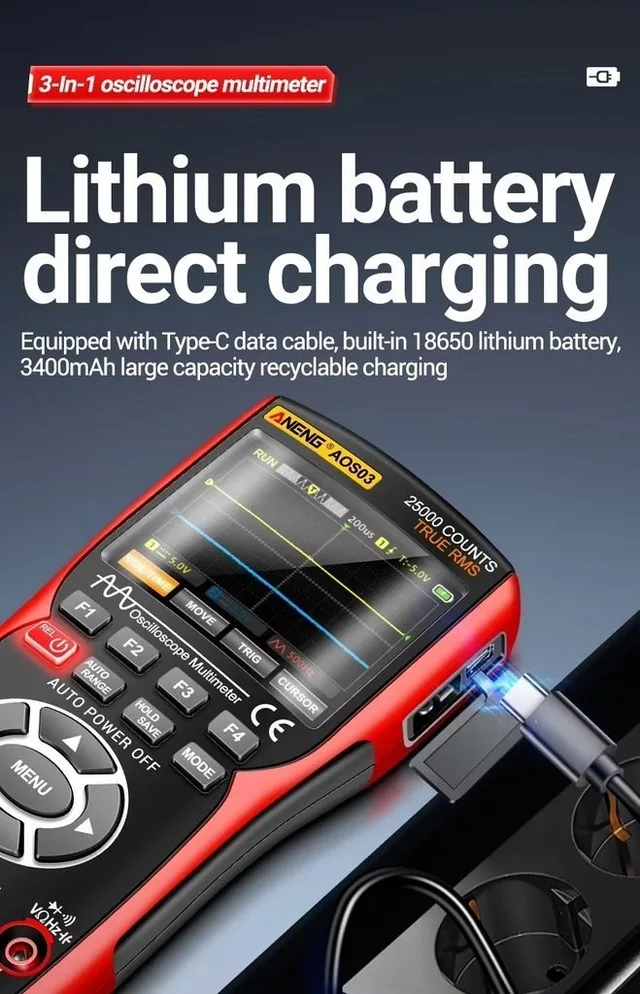

- Stromversorgung: Integrierter Lithium-Ionen-Akku 3,7 V, 3400 mAh, 18650, über USB aufladbar.

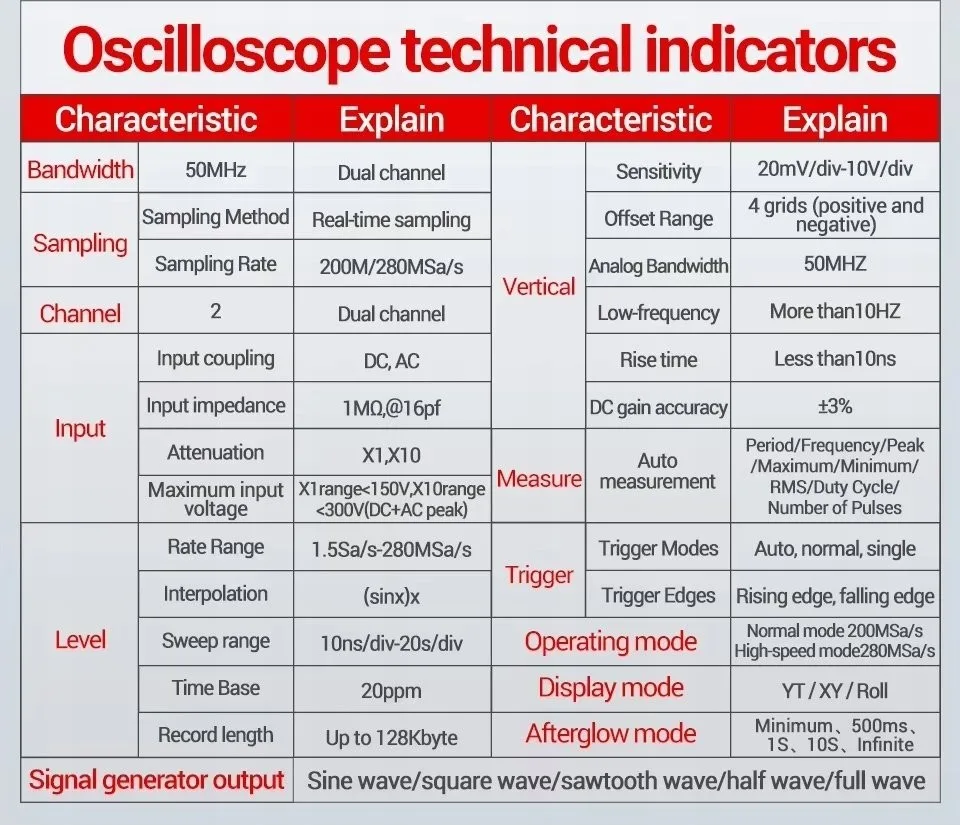

Technische Daten des Oszilloskops
Allgemeine Spezifikationen:
- Bandbreite: 50 MHz

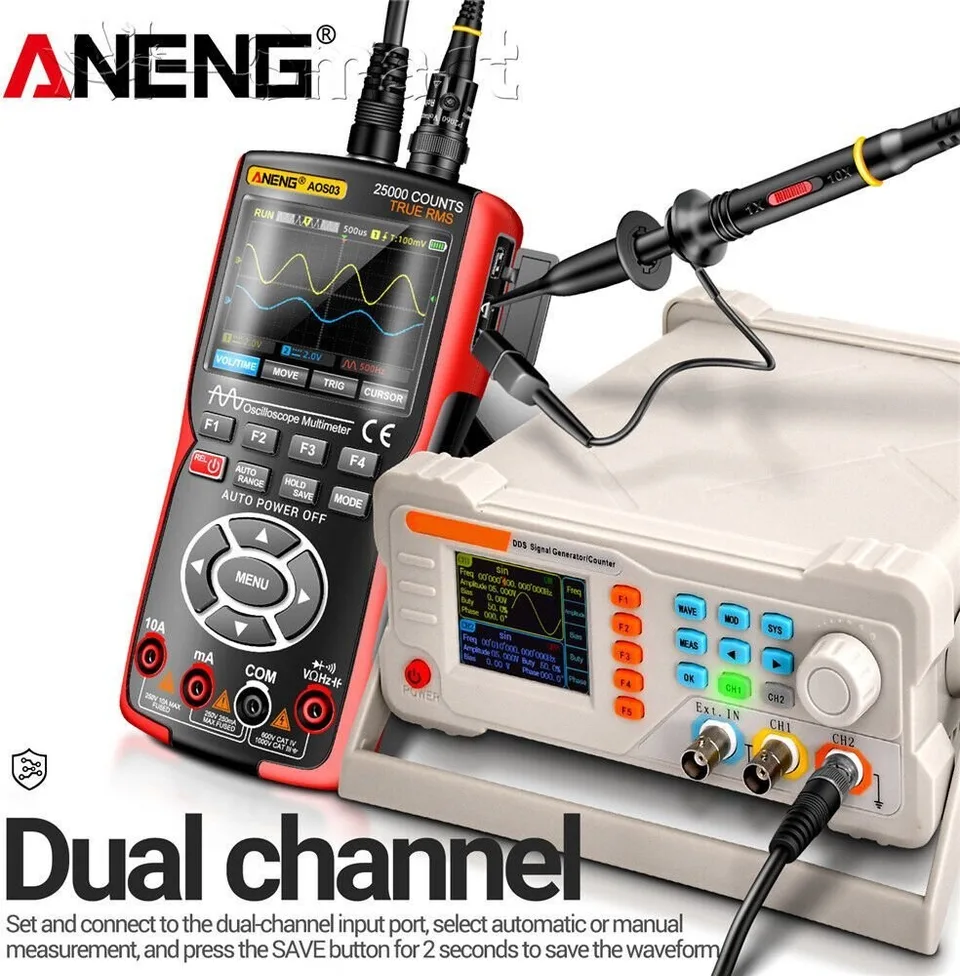

- Kanäle: Zweikanalig
- Abtastrate: Bis zu 280 MSa/s (Echtzeit-Abtastung)
- Aufzeichnungslänge: Bis zu 128 KB
- Eingangsimpedanz: 1 MΩ, 16 pF
- Vertikale Empfindlichkeit: 20 mV/Teilung bis 10 V/Teilung
- Abtastbereich: 10 ns/Teilung bis 20 s/Teilung
- Triggermodi: Auto, Normal, Einmal
- Triggerflanken: Steigend und fallend
Messungen:
- Automatische Messungen wie Periode, Frequenz, Spitze, Maximum, Minimum, RMS, Tastverhältnis und Impulszahl.
- Anzeigemodi: YT, XY und Roll.

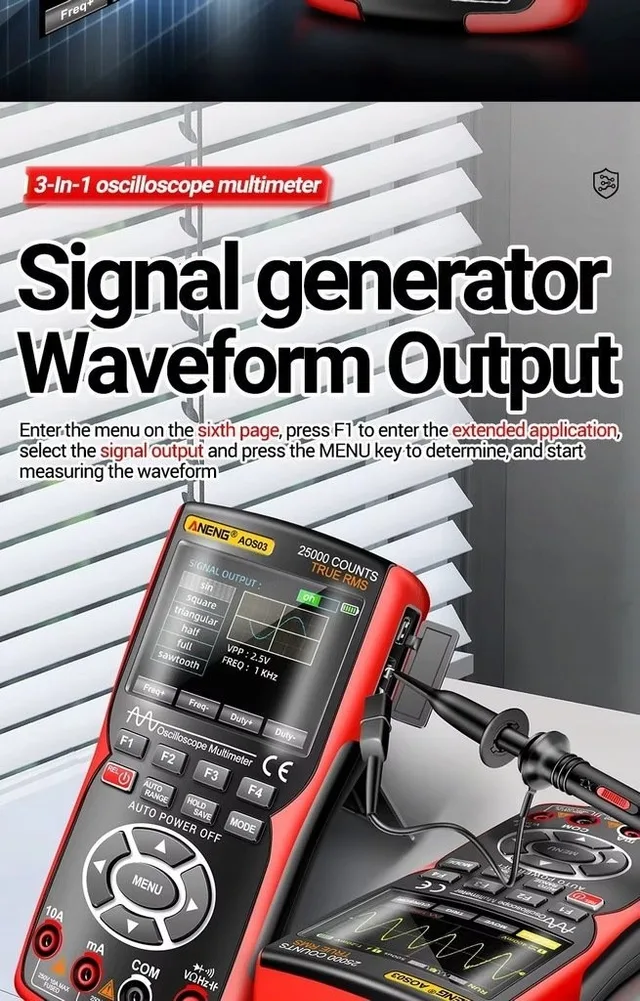

Signalgenerator:
- Wellenformen: Sinus, Rechteck, Sägezahn, Halbwelle und Vollwelle.
- Einstellbarer Ausgang zum Testen von Schaltungen und zur Kalibrierung von Geräten.

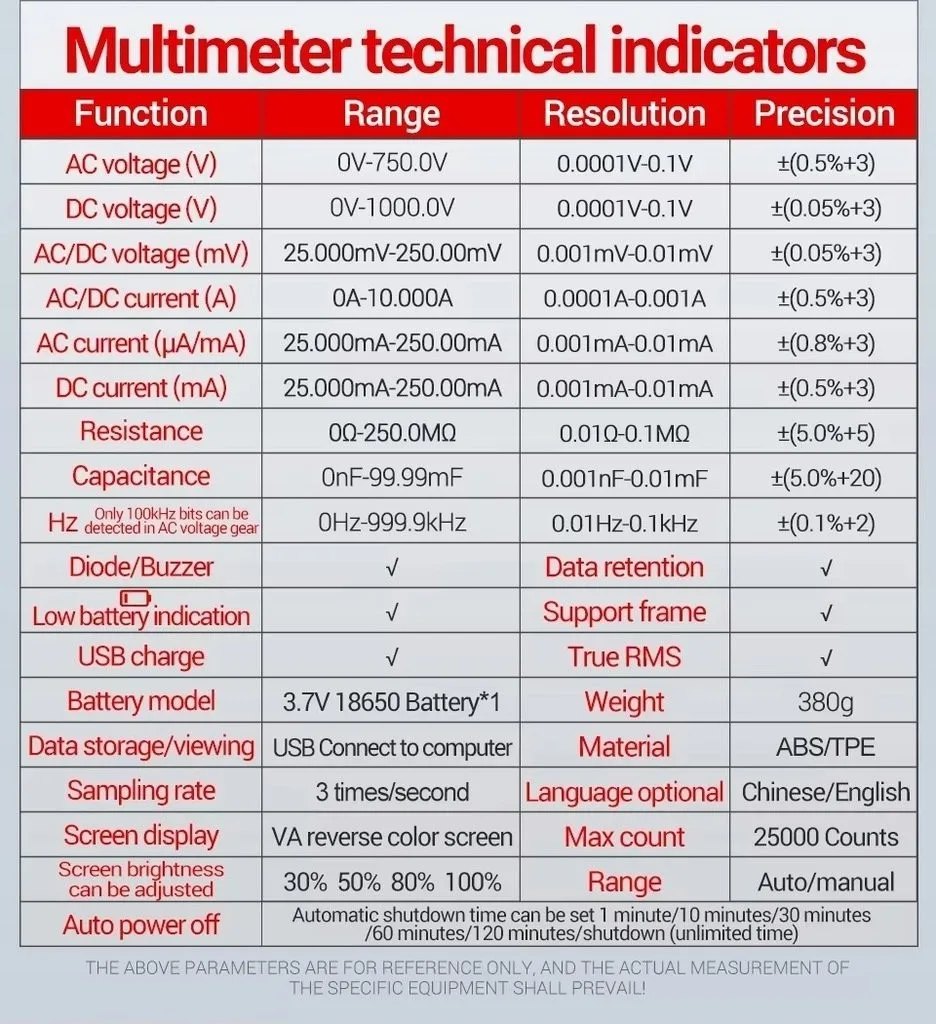

Technische Daten des Multimeters
Messbereiche:
- Spannung (AC/DC): 0–750 V (AC), 0–1000 V (DC)
- Strom (AC/DC): 0–10 A
- Widerstand: 0–250 MΩ
- Kapazität: 0–99,99 mF
- Frequenz: 0–999,9 kHz
- Dioden- und Durchgangsprüfung: Ja
Genauigkeit:
- Spannung: ±0,05 % für Gleichstrom, ±0,5 % für Wechselstrom.
- Strom: ±0,5 % bei Gleichstrom, ±0,8 % bei Wechselstrom.
- Widerstand und Kapazität: ±5,0 %
Zusätzliche Funktionen:
- True-RMS-Messung für genaue Wechselstrommessungen.
- Datenhaltfunktion und Anzeige für niedrigen Batteriestand.
- Abtastrate: 3 Messwerte pro Sekunde.
Benutzerfreundliche Funktionen
- Einstellbare Bildschirmhelligkeit: Vier Stufen (30 %, 50 %, 80 %, 100 %).
- Automatische Abschaltung: Konfigurierbare Abschaltung nach 1, 10, 30, 60 oder 120 Minuten oder Betrieb ohne Zeitbegrenzung.
- Ständer: Integrierter Ständer für den freihändigen Betrieb.
- Sprachoptionen: Englisch und Chinesisch.
Abmessungen und Stromversorgung

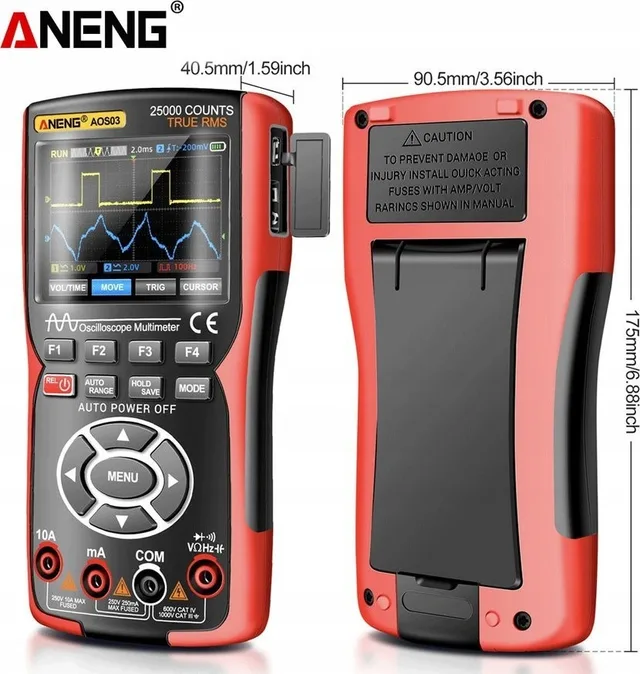

- Abmessungen: 175 x 90,5 x 40,5 mm
- Gewicht: 380 g
- Akku: Lithium-Ionen-Akku 3,7 V, 3400 mAh, 18650
- Aufladen: USB-C-Anschluss, Ladezeit ca. 3 Stunden.
- Betriebsdauer:
Oszilloskop: bis zu 8 Stunden.
Multimeter: bis zu 10 Stunden.

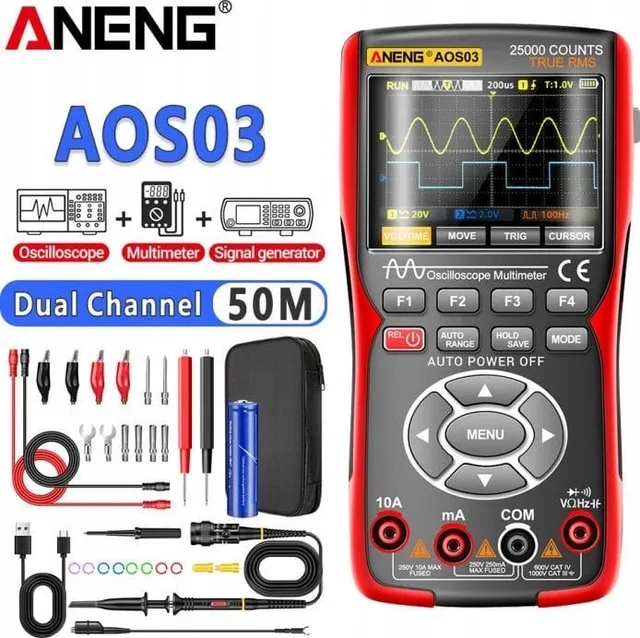

Lieferumfang
- ANENG AOS03.
- Oszilloskop-Sonde (1 Stück, mit x1/x10-Schalter).
- USB-C-Kabel zum Laden und zur Kommunikation.
- Messleitungen für das Multimeter mit Bananensteckern.
- 18650-Akku (integriert).
- Bedienungsanleitung in polnischer Sprache.
- Schutzhülle mit Polsterung, die den Transport des Geräts erleichtert.
