Beschreibung und Lieferumfang
Gewindebohrer 800X G1/4 – DIN-5156B HSSE TN2
800X
Werkzeuggruppe zum Gewindeschneiden auf konventionellen und CNC-gesteuerten Maschinen. Der Einsatz moderner Fertigungstechnologien ermöglicht eine hohe Standzeit und Leistungsfähigkeit des Werkzeugs.
Als Werkzeugmaterial dient HSSE-Schnellarbeitsstahl mit 5 % Kobaltanteil, der für Stabilität der Schneiden und eine effektive Bearbeitung sorgt. Die geeignete Geometrie und Mikrogeometrie in Verbindung mit der PVD-Beschichtung TN2 ermöglicht die Bearbeitung von Kohlenstoffstählen und niedriglegierten Stählen mit einer Festigkeit bis zu 1000 MPa sowie von rostfreien und säurebeständigen Stählen. Die zweischichtige Beschichtung besteht aus einer TiAlN-Grundschicht, die als hervorragende Wärmebarriere dient, und einer äußeren TiN-Schicht, die die Reibung reduziert.

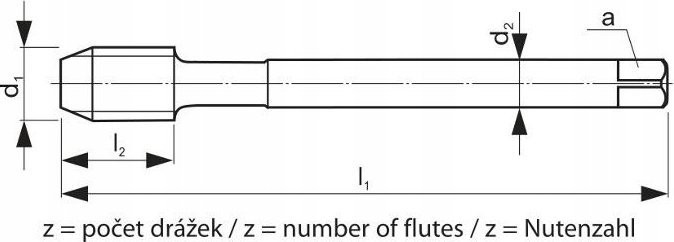

Keine Kühlung, Toleranz des Teilungsdurchmessers, Art der Spanrillen – schräge Spanflächen: d1 – 13,157, P – 1,337, 1"/P – 19, l1 – 100, l2 – 22, l3 – d2 – 11,0, a – 9,0, Durchmesser der Gewindebohrung – 11,80
Gewindetyp – G
Gewinderichtung – RH
Gewindegröße – G1/4
Bohrungstyp – Durchgangsbohrung
Ausführungsnorm – DIN-5156
Gewindesteigung – B (4-5P)
Werkzeugmaterial – HSSE
Länge in mm – 100
Arbeitslänge in mm – 22
Beschichtung – TN2
Schaftdurchmesser – 9,0
Anwendung – P-Stahl, M-Edelstahl, K-Gusseisen, N-Aluminium, Nichteisenmetalle
HERSTELLER: Werkzeugfabrik FANAR S.A.
