Beschreibung und Lieferumfang
Gewindeschneider MasterTAP M20-6HX DIN-376C R45 HSSE-PM HL MasterTAP
Die MasterTAP-Gewindeschneidwerkzeuge wurden für das hochleistungsfähige Gewindeschneiden eines breiten Spektrums an Werkstoffen wie Stähle, rostfreie Stähle, Gusseisen, Nichteisenmetalle und hitzebeständige Legierungen entwickelt.
Das wichtigste Konstruktionsmerkmal der Gewindeschneider ist die Kombination innovativer Lösungen im Bereich der Werkzeug-Mikrogeometrie, der Einsatz fortschrittlicher PVD-Beschichtungen sowie die Verwendung von pulvermetallurgisch hergestelltem Stahl (HSSE-PM) bei der Fertigung. Die Kombination dieser Eigenschaften macht das Werkzeug vielseitig einsetzbar, ermöglicht das Arbeiten mit höchsten Schnittgeschwindigkeiten, gewährleistet eine hervorragende Oberflächenqualität und die Genauigkeit der ausgeführten Schnitte.

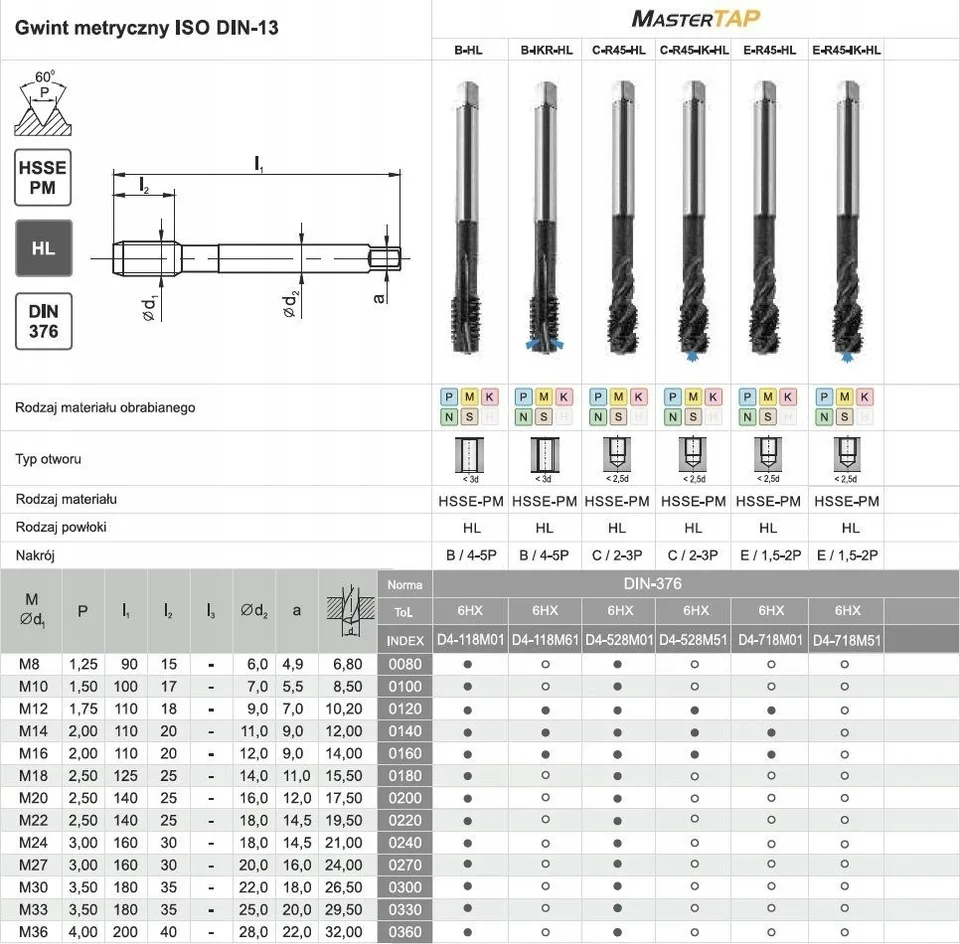

Kühlung – keine Toleranz des Teilungsdurchmessers – 6HX Art der Spanrillen – R45 d1 - P - 2,50 1"/P - l1 - 140 l2 - 25 l3 - d2 - 16,0 a - 12,0 Durchmesser der Mutterbohrung - 17,50
Gewindetyp – M
Gewinderichtung – RH
Gewindegröße – M20
Bohrungstyp – Sackloch
Ausführungsnorm – DIN-376
Gewindeprofil – C (2-3P)
Werkstoff – HSSE-PM
Länge in mm – 140
Arbeitslänge in mm – 25
Beschichtung – HL
Schaftdurchmesser – 12,0
Anwendung – P-Stahl, M-Edelstahl, K-Gusseisen, N-Aluminium, Nichteisenmetalle, S-Legierungen
HERSTELLER: Werkzeugfabrik FANAR S.A.
