Beschreibung und Lieferumfang

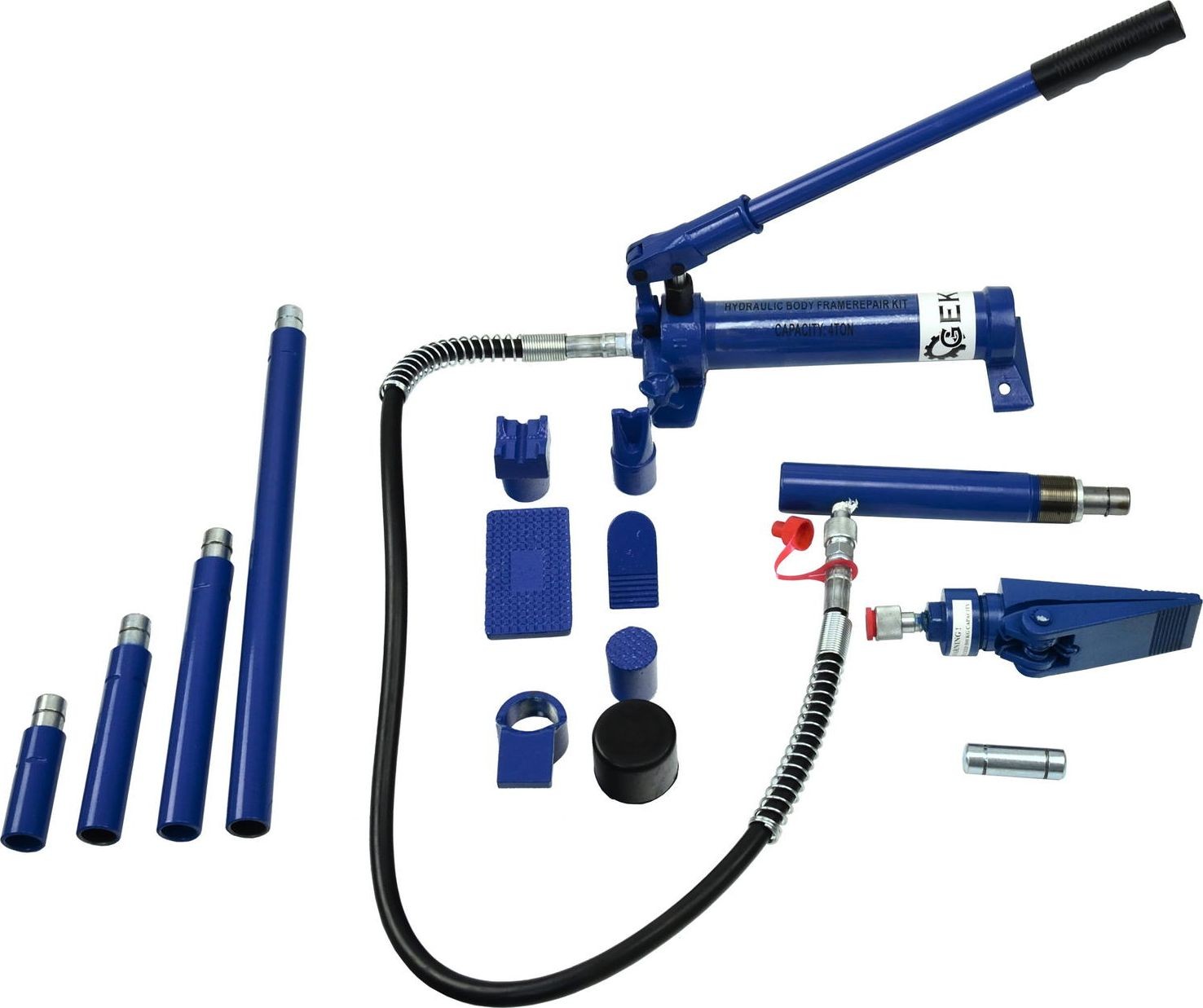

Geko Hydraulikspreizer 4 t (G02074)
Hydraulischer Spreizer für Werkstattarbeiten.
Das Gerät dient zum Heben, Spannen, Spreizen, Biegen, Richten und Ziehen.

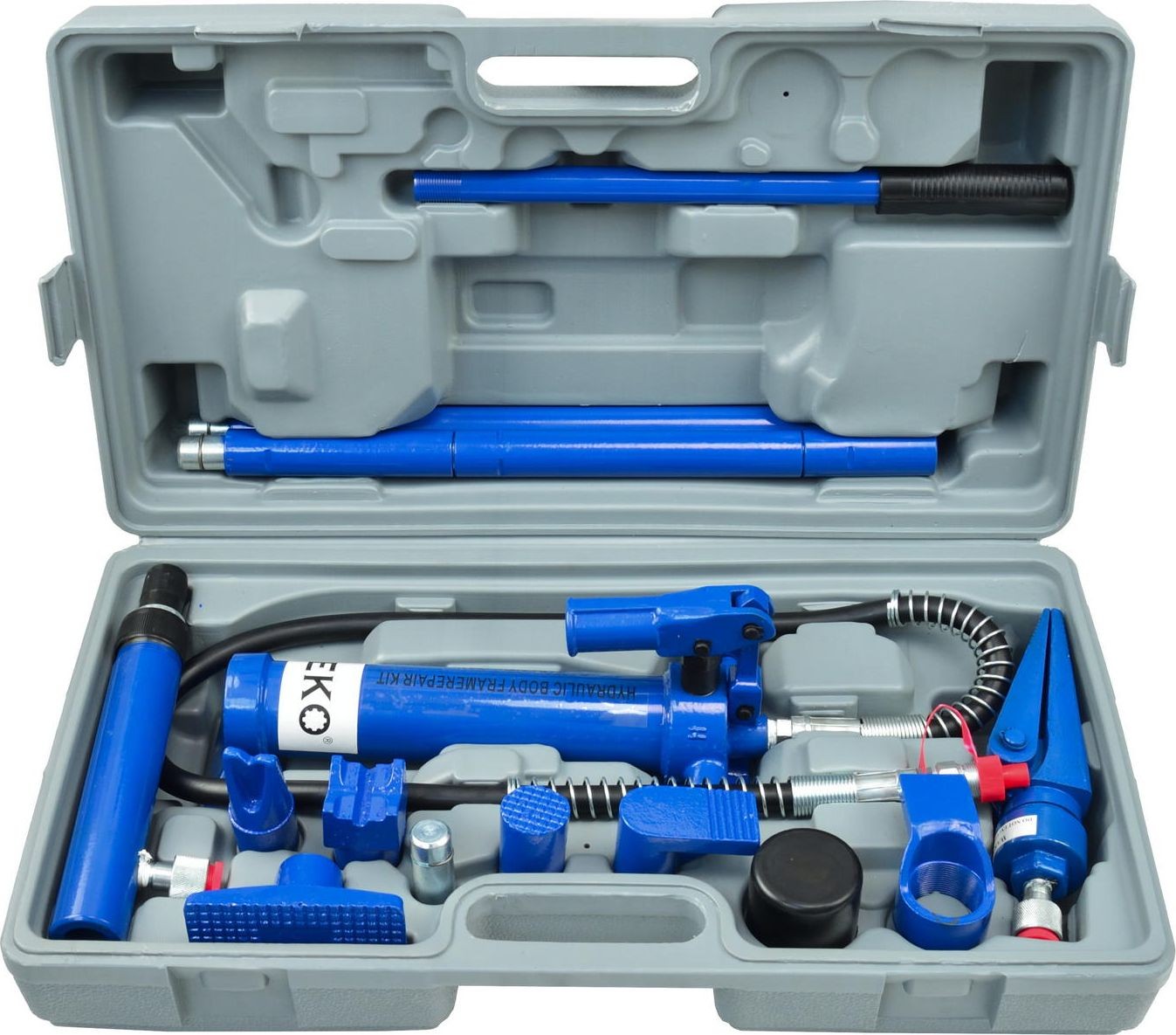

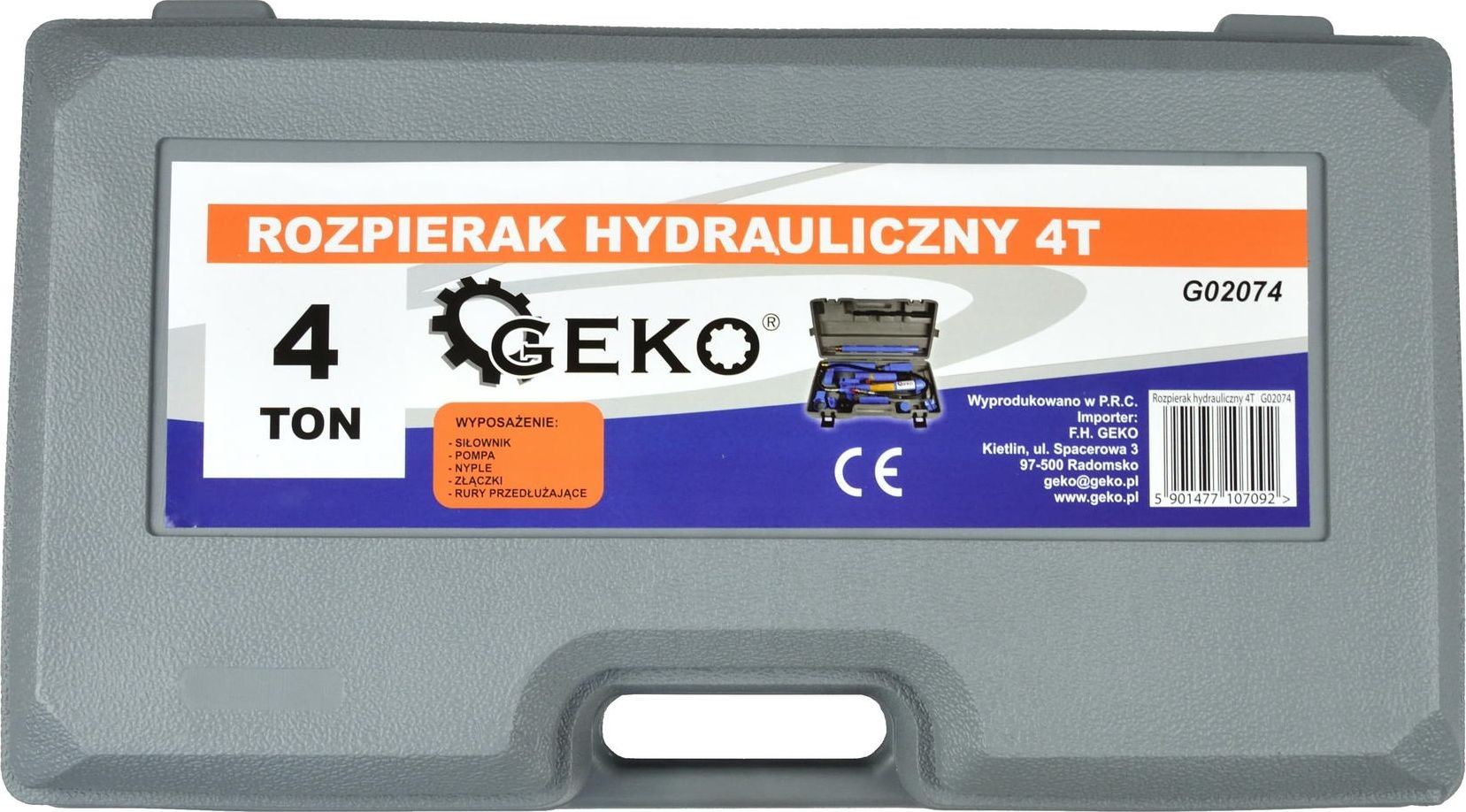

Das Set wird in einem
Transportkoffer geliefert. Druckkraft 4 t, Kolbenhub: 125 mm
Maximaler Kolbenhub: 125 mm (die Verwendung von Verlängerungselementen erhöht den Hub)
Hydraulikschlauch:
Vor Inbetriebnahme der Pumpe alle Verbindungen überprüfen und gegebenenfalls nachziehen. ACHTUNG!!! Gewinde nicht beschädigen!!! Bei Feststellung von Schäden am Schlauch den Betrieb sofort einstellen und das Ventil öffnen, um den Druck abzulassen. Leckagen dürfen nicht abgedichtet werden, da hoher Druck zu schweren Verletzungen führen kann. Schützen Sie den Schlauch vor Feuer, extrem hohen oder niedrigen Temperaturen, scharfen Kanten sowie starkem Druck. Achten Sie darauf, dass der Schlauch nicht geknickt, gebogen oder gequetscht wird. Der Flüssigkeitsdurchfluss muss ungehindert erfolgen. Ziehen Sie nicht am Schlauch und überprüfen Sie regelmäßig dessen Zustand.
Das Material des Schlauchs und der Anschlüsse ist für den Einsatz mit Hydraulikflüssigkeit ausgelegt. Der Schlauch muss jedoch vor aggressiven Chemikalien und bestimmten Lacken geschützt werden. Prüfen Sie vor dem Lackieren des Schlauchs die Aggressivität des Lacks. Lackieren Sie die Anschlüsse NIEMALS. Einige Komponenten des Sets sind nicht für maximale Belastungen ausgelegt. Einzelheiten finden Sie unter „Betriebsarten und Belastungen“.
Pumpe und Zylinder: Die zulässigen
Belastungen dürfen NIEMALS überschritten werden!!! Dies kann zu schweren Verletzungen führen.
Zum Nachfüllen der Hydraulikflüssigkeit muss die Kolbenstange des Zylinders maximal zurückgezogen und die Flüssigkeit über die Entlüftungsöffnung im Pumpengehäuse nachgefüllt werden. Die Pumpe kann sowohl in horizontaler als auch in vertikaler Position betrieben werden. Bei Verwendung von Verlängerungsschläuchen ist stets darauf zu achten, dass sich der kürzeste Verlängerungsschlauch außerhalb des Systems befindet. Die Pumpe ist mit einem Überlastventil ausgestattet, das das Öl bei maximaler Belastung des Sets zurück in den Pumpentank leitet. In diesem Fall hat weiteres Pumpen keine Wirkung. Wenn sich diese Situation wiederholt, muss ein Set mit höherer Tragkraft verwendet werden.
Betriebsarten und Belastungen: Als
allgemeine Regel gilt, dass jede zwei im Aufbau verwendeten Verlängerungen die Belastung um 50 % reduzieren. Und jede weitere Verlängerung verringert die Tragkraft noch einmal um die Hälfte. ACHTUNG!!! Es ist darauf zu achten, dass sich die kürzesten Verlängerungen immer so weit wie möglich vom Zylinder entfernt befinden.
