Beschreibung und Lieferumfang

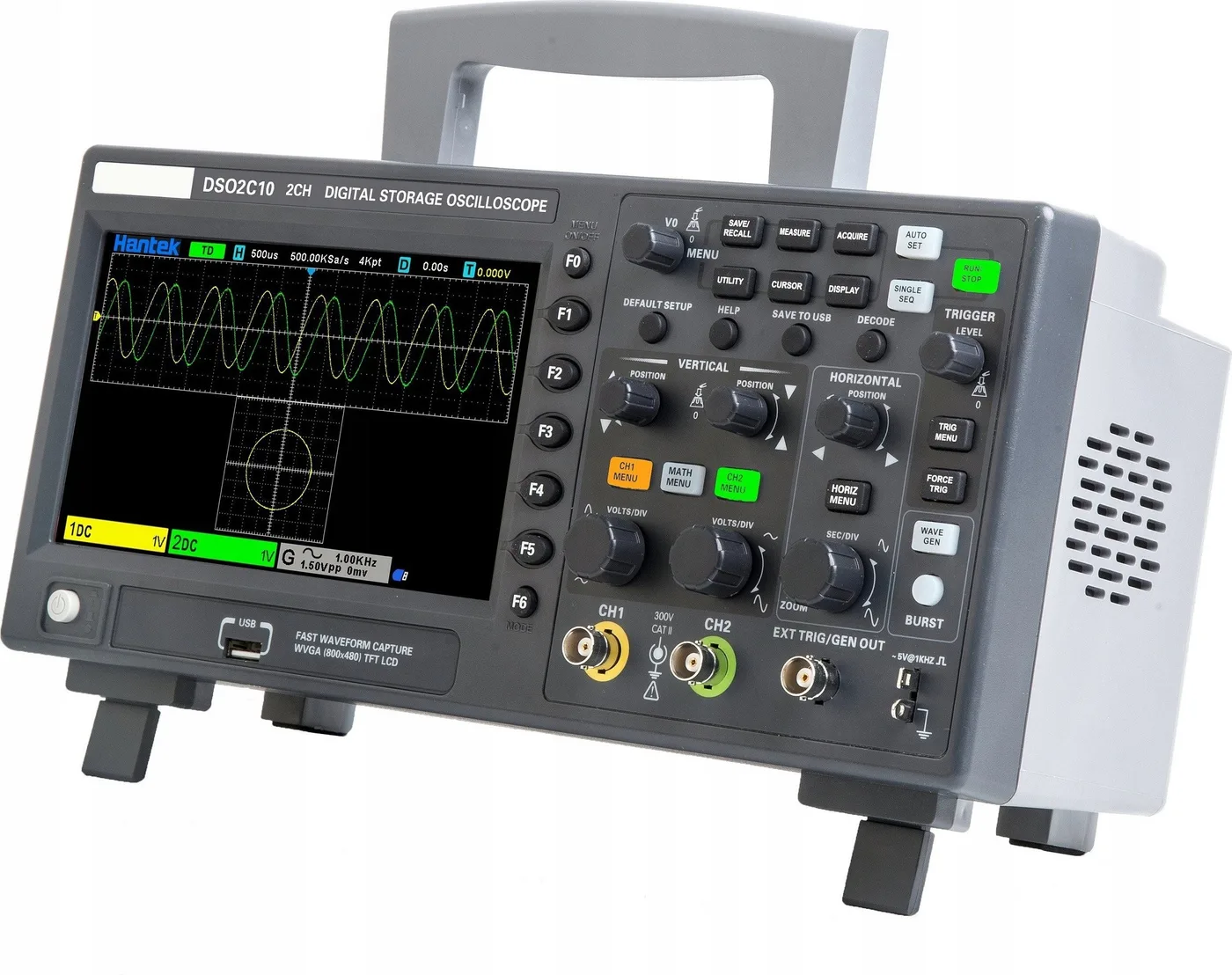

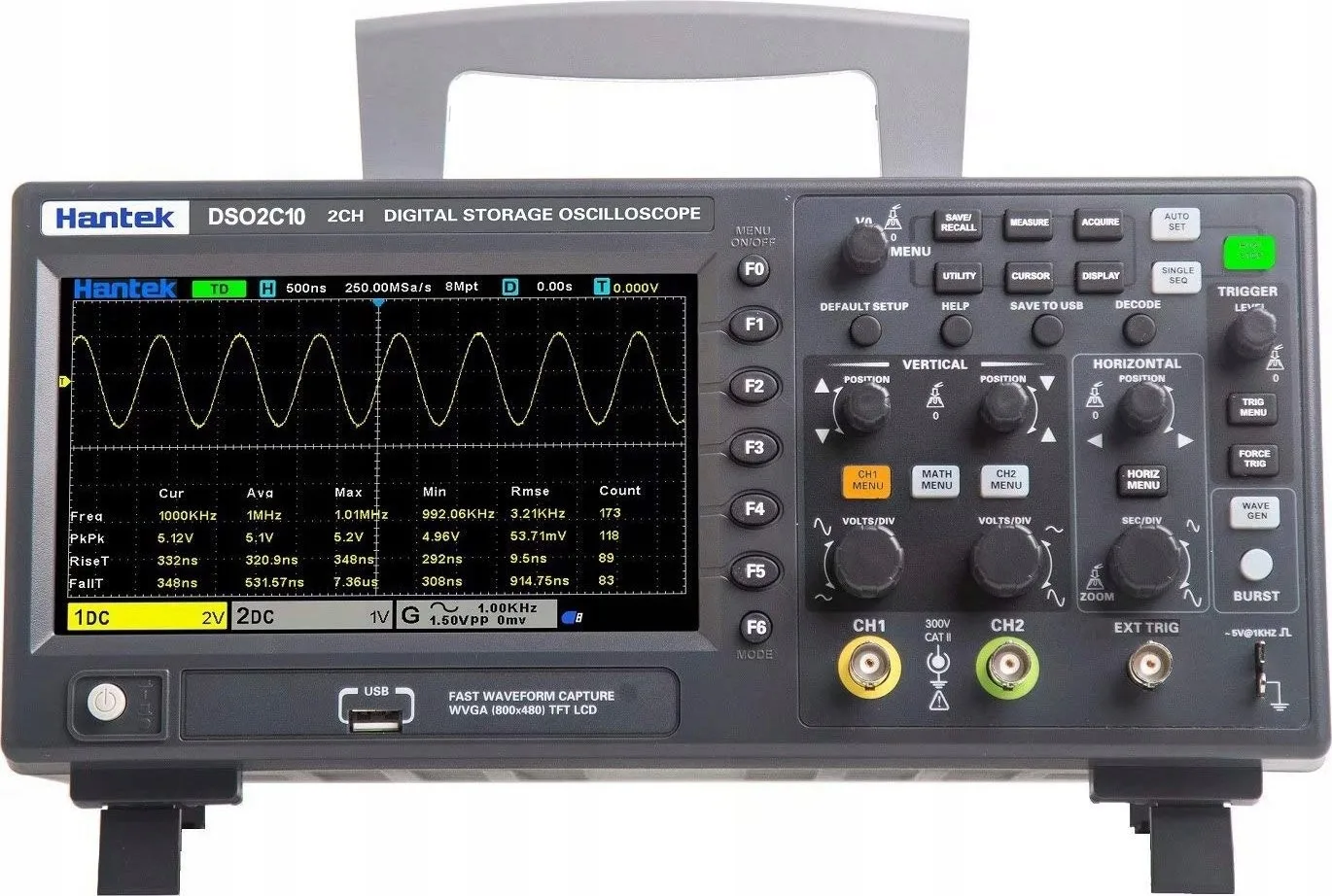

DSO2C10 – digitales Oszilloskop mit 2x100 MHz
Die neue DSO2000-Oszilloskop-Serie von Hantek: Das DSO2C10 ist ein digitales Oszilloskop mit zwei Eingangskanälen, einer Bandbreite von 100 MHz, einer Abtastrate von 1 GSa/s und einem Speicher von 8 M. Die Steuerungssoftware des Oszilloskops ermöglicht die automatische Einstellung (AUTOSET), die automatische Messung von 32 Spannungs-Zeit-Parametern, die Dekodierung serieller Busse, die FFT-Analyse, den Betrieb im X-Y-Modus, die Speicherung von Kurven sowie die Kommunikation mit einem PC. Es unterstützt SCPI-Fernsteuerungsbefehle.
Das Oszilloskop DSO2C10 ist mit einem großen 7-Zoll-TFT-Farbdisplay mit einer hohen Auflösung von 800x480 ausgestattet. Wenn Sie ein einfaches Digitaloszilloskop für Servicezwecke in der Werkstatt oder für einen elektronischen Hobbyanfänger suchen, scheint das Modell DSO2C10 der ideale Kompromiss zu sein. Das Hantek-Oszilloskop DSO2000 ermöglicht die Beobachtung von Signalen bis zu 100 MHz, was ein angemessener Wert ist.
Das zweikanalige 100-MHz-Oszilloskop DSO2C10 von Hantek ersetzt das ältere, nicht mehr hergestellte Modell DSO5102BM
Technische Daten:
- Digitaloszilloskop DSO2C10 von Hantek
- Zweikanal-Oszilloskop CH1 CH2
- Bandbreite: 100 MHz für jeden der Eingangskanäle
- Echtzeit-Abtastrate: 1 GSa/s
▶ 1 GSa/s = Giga Sample – eine Milliarde Abtastungen pro Sekunde
- Vertikale Auflösung: 8 Bit
- Speicherlänge: 8 Mpts
▶ 8 Mpts = 8 Mio. Punkte
- Einstellbereich der Spannungsempfindlichkeit: 2 mV/div bis 10 V/div
- einfach zu bedienen
- übersichtliches Menü
- AUTOSET-Funktion
- 32 automatische Messungen
- Messungen mit Cursorn
- Dekodierung von seriellen Bussen und Protokollanalyse:
▶ RS232 / UART, I2C, SPI, CAN, LIN;
- Möglichkeit zur Aufzeichnung von Kurven
▶ Referenzkurven REF
▶ im CSV-Format zur weiteren Verarbeitung in einer Tabellenkalkulation
▶ von Bildern
- mathematische Funktionen
- XY-Modus – Zeichnen von Lissajous-Kurven
- FFT-Analyse
- DVM integriertes Doppelvoltmeter
▶ jeweils eines für jeden Eingangskanal
▶ 3-stelliges Voltmeter
- integrierter 6-stelliger Frequenzmesser
- Unterstützung von SCPI-Fernsteuerungsbefehlen
- Kommunikationsschnittstellen
▶ USB-Host
▶ USB-Gerät
- großes LCD-Display:
▶ FARBIG
▶ TFT-Matrix
▶ Diagonale 7 Zoll
▶ hohe Auflösung: 800x480

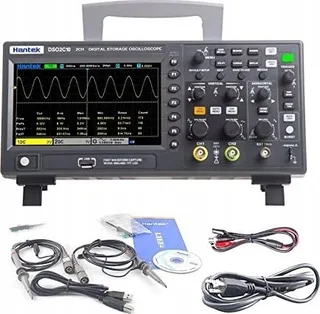

Lieferumfang:
- Digitales Oszilloskop DSO2C10 von Hantek
- Oszilloskop-Sonde x1 Stk.
- mit integriertem Teilungsfaktor 1:10
- BNC-Krokodilkabel x1 Stk.
- USB-Kabel – 1 Stück
- Bedienungsanleitung (englisch) – 1 Stk.
XY-Modus – Lissajous-Kurve
Anzeige in zwei separaten Fenstern

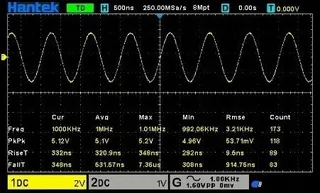

32 Arten von automatischen Messungen mit Statistik
10 Sätze von Referenzkurven können gespeichert werden
Speicherung von Kurven im CSV-Format und Einstellungen
Screenshot-Funktion mit einem Klick über USB
integriertes digitales Multimeter (DVM)
Digitales Voltmeter mit 3 Stellen für jeden Kanal
6-stelliges Frequenzmessgerät
Triggerung und Dekodierung von seriellen Bussen
mit Protokollüberwachungsfunktion
Speicherlänge bis zu 8 Mpts
ermöglicht die Reduzierung von Signalförmungsverzerrungen und die realitätsgetreue Wiedergabe des Signals
PASS / FAIL – Gut/Schlecht-Funktion
Erstellung von Masken
mathematische Operationen

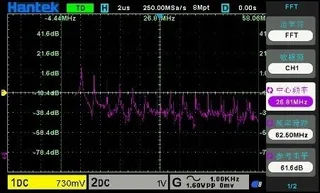

FFT-Analyse
