Beschreibung und Lieferumfang
GRÜNER LASER-DETEKTOR
Modell: KA894G-04
Der Detektor ist für alle auf dem Markt erhältlichen Nivelliergeräte (mit Ausnahme von Rotationsnivelliergeräten) geeignet, die mit grünem Laserlicht arbeiten.
BEDIENFELD
Stellen Sie bei der Verwendung des Detektors sicher, dass am Laser der Modus „Outdoor“ oder „Pulse“ eingestellt ist.
Präzisionsumschalttaste – beim Start des Detektors ist die Präzision auf „niedrig“ eingestellt. Um auf „hohe Präzision“ umzuschalten, drücken Sie die Taste auf dem Bedienfeld.
Akustisches Signal – informiert über die Ortung des Laserstrahls.
Anzeigeleuchten
- Die obere (rote) LED zeigt an, dass der Detektor nach unten bewegt werden muss, damit sich die Laserlinie in der Mitte des Sichtfensters befindet.
- Die mittlere (blaue) leuchtet, sobald sich die Laserlinie in der Mitte des Laserfensters befindet und die Position nicht mehr verändert werden muss.
- Die untere (rote) LED zeigt an, dass der Detektor nach oben bewegt werden muss, damit die Laserlinie in der Mitte des Lesersfensters liegt.
TECHNISCHE DATEN:
Erfassungsreichweite
- horizontal 1–50 Meter
- vertikal 1–35 Meter
Hohe Genauigkeit ±1,5 mm
Niedrige Genauigkeit ±2,5 mm
Stromversorgung: 9-V-Batterie
Zur Erkennung von grünem Laserlicht
Abmessungen 164 x 52 x 27 mm
Gewicht: 140 g

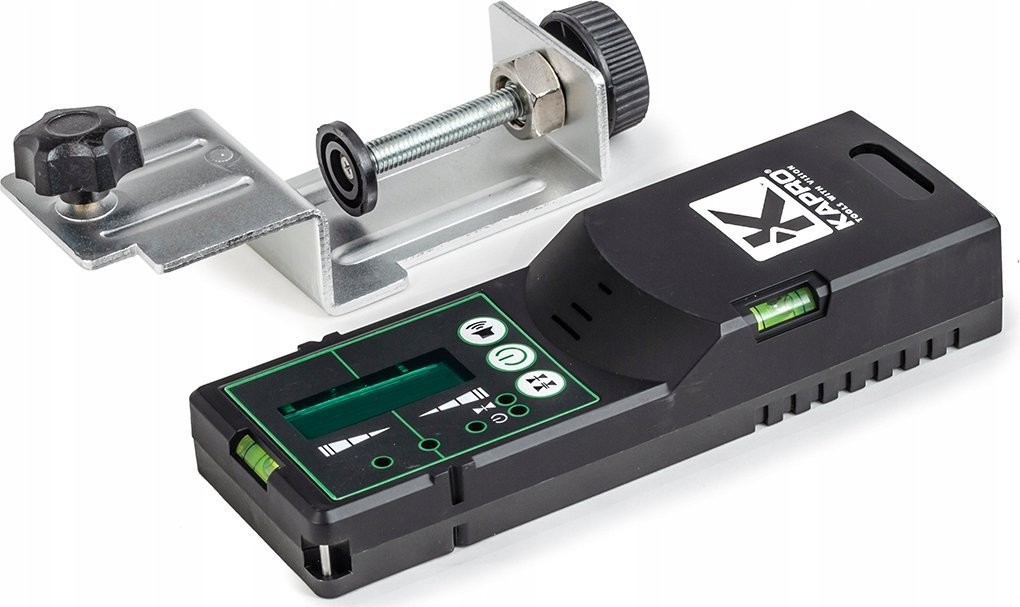

AUSSTATTUNG
- Detektor KA894G-04
- Befestigungshalterung
- 9-V-Batterie
- Bedienungsanleitung
- Garantie
