Beschreibung und Lieferumfang

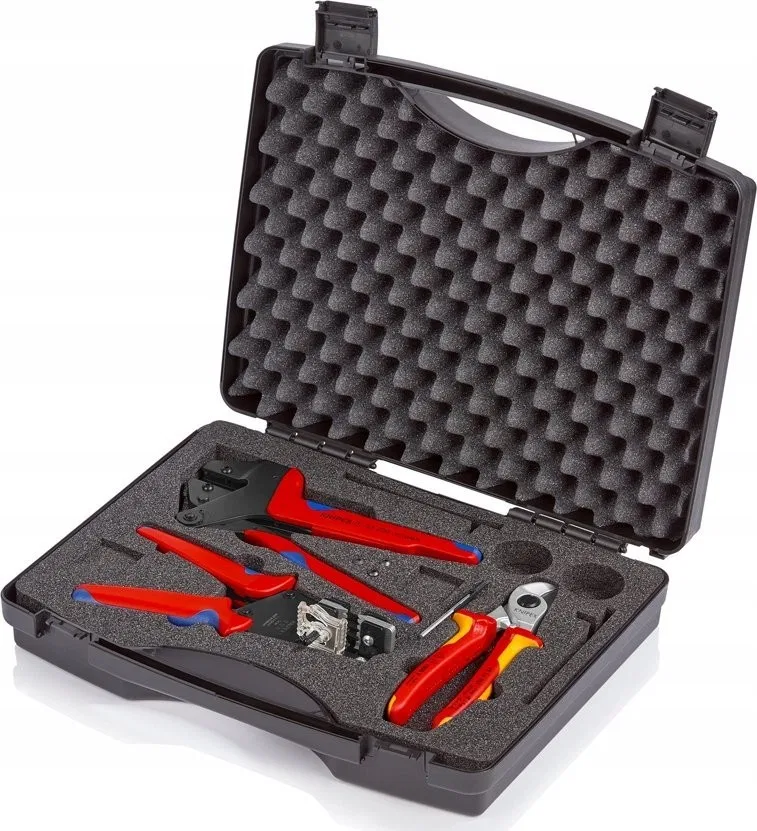

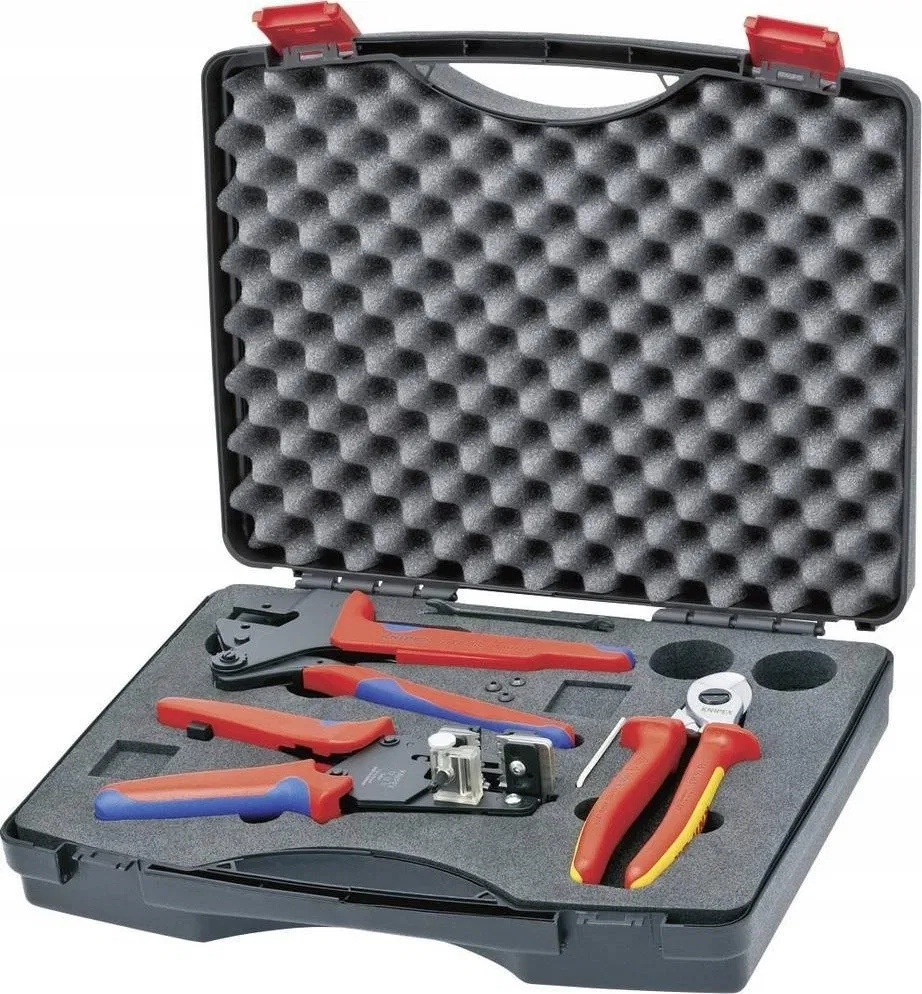

Set mit Zangen für die Photovoltaik: Crimp-, Isolier- und Schneidzangen im Koffer (3-teilig) – Knipex
Artikelnummer: 97 91 01
Werkzeugkoffer für Solarenergie
- Enthält Werkzeuge für die Installation von Photovoltaikanlagen
- Ohne Crimpmatrizen – zur individuellen Bestückung – bitte separat bestellen (siehe Art.-Nr. 97 49..)
- Mit Montagewerkzeug (Sechskantschlüssel) zum Wechseln der Crimpmatrizen

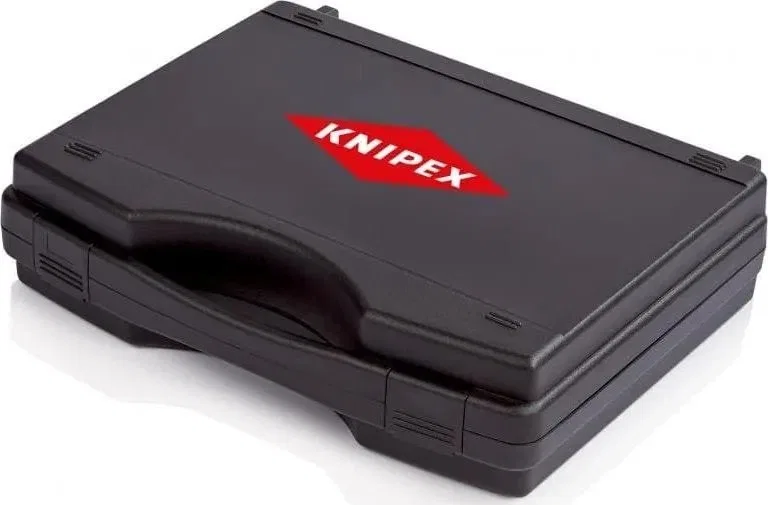

- Koffer aus schlagfestem Kunststoff
- Schaumstoffeinlage mit Aussparungen zur Aufbewahrung der Werkzeuge, für Crimpmatrizen und Positionierer
- Außenmaße (B x H x T): 345 × 80 × 280 mm
Technische Daten:
- Artikelnummer: 97 91 01
- EAN: 4003773070351
- Breite: 345 mm
- Höhe: 80 mm
- Tiefe: 280 mm
- Nettogewicht: 1964 g

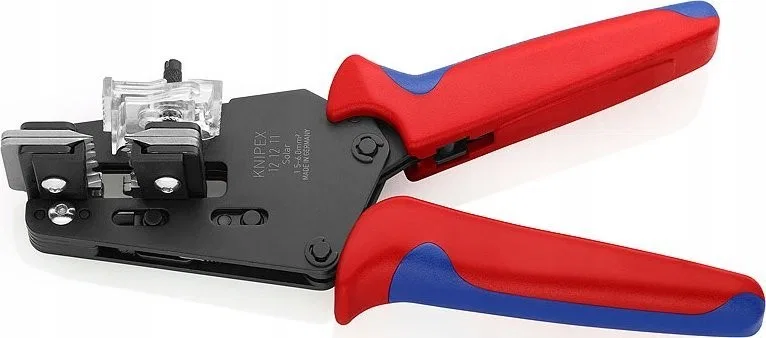

12 12 11 Präzisions-Abisolierzange mit Formmessern:
- Für Kabel in Photovoltaikanlagen, speziell zum Abisolieren von mehrschichtigen Isolierungen und RADOX®-Isolierungen
- Mit zusätzlicher Auflage für eine bessere Positionierung von Kabeln mit mehrschichtiger Isolierung in den Abisolierprofilen
- Abisolieren von schwer zu bearbeitenden Isolationsmaterialien wie PTFE, Silikon, Radox®, Kapton®, Gummi sowie mehrschichtigen Isolationen ohne Verformungen
- Ein zweites Messerpaar hält die am Kabel verbleibende Isolierung sicher fest
- Die austauschbaren Formmesser sind präzise auf den Kabelquerschnitt abgestimmt
- Mit einstellbarem Abisolierlängenanschlag für reproduzierbare Arbeitsergebnisse
- Zangenkörper: Stahl
- Klingen: Spezial-Werkzeugstahl, ölgehärtet
Anwendung:
- Präzises Schneiden der Isolierung über den gesamten Umfang
- Sicheres Abisolieren dank präzise geformter Schneiden
Funktionsprinzip:
- Zwei Klingenpaare schneiden die Isolierung rundum am Kabel ein.
- Anschließend spreizen sich die Klingen und ziehen die Isolierung ab.
- Die Zange öffnet sich automatisch, sobald der gesamte Vorgang abgeschlossen ist.
- Die Isolierung wird rundum am Kabel eingeschnitten und anschließend sauber und präzise abgezogen.
- Dies ist besonders wichtig bei Kabeln, die eine sehr genaue Abisolierung erfordern.
- Selbst die Bearbeitung von so schwierigen Materialien wie PTFE- und Radox®-Isolierungen sowie mehrschichtigen Isolierungen verläuft problemlos.
Spezifikation:
- Nummer: 12 12 11
- EAN: 4003773062998
- Zange: geschwärzt
- Griffe: mit Mehrkomponenten-Aufsätzen
- Arbeitsbereich in mm²: 1,5 / 2,5 / 4,0 / 6,0 mm²
- AWG: 15 – 10
- Länge: 195 mm
- Nettogewicht: 449 g

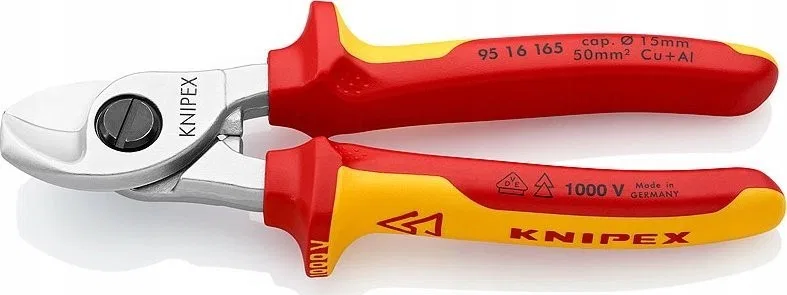

95 16 165 Kabelschere:
- Zum Schneiden von ein- und mehradrigen Kupfer- und Aluminiumkabeln
- Nicht geeignet zum Schneiden von Stahldraht und kaltgezogenem Kupferdraht
- Präzise gefertigte, gehärtete Klingen
- Sauberer und glatter Schnitt ohne Quetschungen und Verformungen
- Einfaches Schneiden sogar mit einer Hand
- Die Form des Griffs schützt vor dem Einklemmen der Finger
- Verstellbare, selbstsichernde Schraubverbindung
- Hochwertiger Spezialwerkzeugstahl, geschmiedet, ölgehärtet
Anwendung:
- Schneiden mit Seitenschneidern: erfordert viel Kraft, der Schnitt ist ungenau, das Kabel wird stark verformt und gequetscht
- Schneiden mit Kabelscheren: einfaches, sauberes Schneiden ohne Verformung des Kabels
Spezifikation:
- Artikelnummer: 95 16 165
- EAN: 4003773039648
- Werkzeug: verchromt
- Griffe: mit Mehrkomponenten-Aufsätzen, VDE-isoliert
- Typ: 1
- Isolationsnorm: IEC 60900 DIN EN 60900
- Schnittbereich für mehradrige Kupferkabel (Durchmesser): 15 O mm
- Schnittbereich für mehradrige Kupferkabel: 50 mm²
- AWG: 1/0
- Länge: 165 mm
- Nettogewicht: 262 g

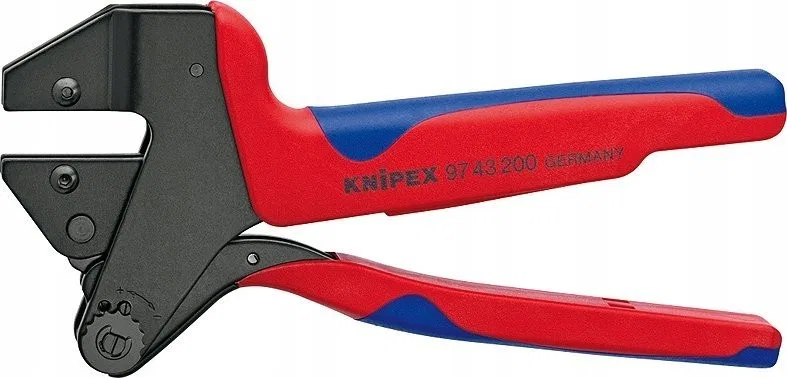

97 43 200 Crimpzange vom Typ Crimp System, für austauschbare Crimpmatrizen:
Da sich mit einem einzigen Werkzeug mit modernem Crimpmechanismus nahezu alle derzeit gebräuchlichen Kabelschuhe verpressen lassen, ermöglichen Crimpzangen vom Typ Crimp System die Ausführung fast aller Aufgaben im Bereich des mobilen und stationären Crimpens und sind damit das perfekte Werkzeug für professionelle Anwender.
- Nur ein Werkzeug für bis zu 1000 Crimp-Anwendungen
- Nahezu parallel verlaufende Matrize
- Wiederholbare, hohe Crimpqualität dank präziser Matrizen und einer Verriegelung, die das Öffnen der Zange erst dann zulässt, wenn die Verbindung bereits geklemmt ist
- Werkseitig kalibrierte, präzise Crimpkraft, einstellbar
- Optimale Kraftübertragung dank Hebelmechanismus sorgt für effizientes Arbeiten ohne Ermüdungserscheinungen
- Ergonomische Griffe
- Positionierer zur präzisen Ausrichtung der zu verpressenden Stecker
- Spezialstahl aus Chrom-Vanadium, ölgehärtet
Spezifikation:
- Artikelnummer: 97 43 200
- EAN: 4003773071587
- Zangen: geschwärzt
- Griffe: mit Mehrkomponenten-Aufsätzen
- Anwendung: Siehe Matrizen-Tabelle
- Länge: 200 mm
- Nettogewicht: 574 g
