Beschreibung und Lieferumfang
Mit der Lötstation Yihua 938BD+ und dem Set mit zusätzlichem Zubehör werden Ihre Elektronik-Reparaturprojekte präziser und effizienter. Dank der 2-in-1-Funktion – Lötkolben und Thermopinzette – können Sie vielfältige Aufgaben bewältigen. Das große, gut lesbare LCD-Display, die Temperaturspeicherfunktion und die automatische Abschaltung machen die Arbeit komfortabler und sicherer. Die Verwendung hochwertiger Materialien garantiert nicht nur die Leistungsfähigkeit, sondern auch die Langlebigkeit des Geräts. Erweitern Sie Ihre Fähigkeiten mit dem Yihua 938BD+ und freuen Sie sich über professionelle Ergebnisse bei jedem Auftrag.
Lötstation / Thermopinzette Yihua 938BD+ 2-in-1
✅ Moderne Elektronik im Inneren
✅ 2-in-1 – Lötkolben + Thermopinzette
✅ Ideal für Heimwerker und Hobbybastler
⚡ Leistung 100 W
✅ Großes, gut lesbares LCD-Display
✅ Temperaturspeicherfunktion
✅ Sleep-Funktion
✅ Automatische Abschaltfunktion
✅ Schnelles Aufheizen
✅ Temperatureinstellung: 100–480 °C
✅ Kompaktes Gehäuse – nimmt wenig Platz ein
⚡ Dank der zwei Heizpunkte lässt sich das Bauteil schnell und ohne Überhitzung von der Platine entfernen
⚡ So sparen wir Zeit und minimieren das Risiko einer Beschädigung von Bauteilen, die wiederverwendet werden sollen
⚡ Der Lötkolben erreicht dank seines leistungsstarken Heizelements sehr schnell die eingestellte Temperatur
⚡ Die Station gleicht Wärmeverluste während des Betriebs schnell aus, wodurch die Betriebstemperatur im Vergleich zu günstigeren Modellen gesenkt werden kann
⚡ In der Station 938BD+ wurden Funktionen implementiert, die in wesentlich teureren Modellen verfügbar sind und den Arbeitskomfort sowie die Arbeitssicherheit verbessern, wie zum Beispiel:
✔️ Temperaturspeicher
✔️ Sleep-Funktion
✔️ automatische Abschaltung
Merkmale der Station Yihua 938BD+
❎ Zwei-in-Eins-Gerät: Kombination aus Lötkolben und Heißluftpistole
❎ Großes, gut lesbares LCD-Display
❎ Steuerung über einen Mikrocontroller von Samsung
❎ Hochwertige Heizelemente für eine lange Lebensdauer
❎ ESD-geschützt
❎ Ergonomischer Thermopinzettengriff mit Silikonüberzug für besseren Halt
❎ Gehäuse aus hochwertigen, langlebigen und ästhetischen Materialien
❎ Kompaktes Gehäuse, das wenig Platz am Arbeitsplatz einnimmt
❎ Langes Kabel zum Griff (ca. 1,5 m)
Hauptfunktionen der Station Yihua 938BD+
❌ 3 voreingestellte Temperaturen
Schnelle Einstellung einer vorprogrammierten Temperatur durch Auswahl der Taste 1, 2 oder 3. Separat für beide Geräte.
❌ Sleep-Funktion
Wenn der Kolben für einen voreingestellten Zeitraum von 1–99 Minuten nicht benutzt wird, wechselt er in den Schlafmodus, in dem die Temperatur auf 200 °C gesenkt und in diesem Bereich gehalten wird, bis die Station wieder benutzt wird. Dies verlängert die Lebensdauer der Spitzen und Heizelemente. Bei einer Zeiteinstellung von 0 ist die Funktion nicht aktiv.
❌ Automatische Abschaltfunktion
Nachdem die Station in den Ruhemodus gewechselt ist, verbleibt sie für einen Zeitraum von 1 bis 99 Minuten in diesem Zustand. Wird sie während dieser Zeit nicht benutzt, schaltet sie sich automatisch aus. Dies spart Strom und erhöht die Sicherheit am Arbeitsplatz, den der Servicetechniker möglicherweise bereits verlassen hat, ohne zuvor daran zu denken, die Geräte auszuschalten.
❌ Temperaturkorrekturfunktion
Nach dem Austausch von Heizelementen, Spitzen oder einer Änderung der Arbeitsumgebung sollte die Station neu kalibriert werden. Die Temperaturkorrektur ermöglicht eine Änderung im Bereich von +/- 50°
❌ 2 Temperaturskalen
Wahlweise Anzeige der Temperatur sowohl in Celsius als auch in Fahrenheit
Technische Daten der Station Yihua 938BD+:
✔️ Versorgungsspannung: 220–240 V AC
✔️ Maximale Leistungsaufnahme: 150 W
✔️ Temperaturbereich: 100–480 °C
✔️ LCD-Display
✔️ Temperaturstabilität: +/-2 °C
✔️ Erdungsspannung an der Spitze: <2 mV
✔️ Erdungswiderstand an der Spitze: <2 Ohm
✔️ Abmessungen der Station: 150 x 136 x 93 mm (Länge x Breite x Höhe)
900M-Spitzen aus Kupfer, 10 Stück
✅ Die Cooper-Lötspitzen bestehen vollständig aus Kupfer und leiten die Wärme von allen verfügbaren Lötspitzen am besten.
✅ Hochwertiges Lötspitzen-Set für Lötstationen.
✔️ Im Set enthalten:
1️⃣ T-I-Konusspitze, Durchmesser 0,2 mm
2️⃣ Kegelspitze T-B, Durchmesser 0,5 mm
3️⃣ Messerspitzen-Lötspitze T-K, Durchmesser 5,0 mm
4️⃣ Flachspitz-Lötspitze T-1.2D, Durchmesser 1,2 mm
5️⃣ Flachschraubendreher-Spitze T-1.6D, Durchmesser 1,6 mm
6️⃣ Flachschraubendreher-Bit T-2.4D, Durchmesser 2,4 mm
7️⃣ Flachschraubendreher-Bit T-3.2D, Durchmesser 3,2 mm
8️⃣ Abgeschrägte Spitze T-2C, Durchmesser 1,0 mm
9️⃣ Abgeschrägte Spitze T-3C, Durchmesser 2,0 mm
1️⃣0️⃣ Gebogene Spitze T-IS, Durchmesser 0,2 mm
✔️ Eigenschaften:
✳️ Außendurchmesser: 6 mm
✳️ Innendurchmesser: 4 mm
✳️ Typ I hat eine dünne, konische Spitze und ist der schwerste; er eignet sich zum Löten an engen Stellen usw. In diesem Set erhältst du zwei Arten: den normalen geraden Typ I und den gebogenen Typ IS.
✳️ Typ B ist eine vielseitige, universelle Lötspitze. Damit lassen sich alle Oberflächen löten, von klein bis groß.
✳️ Typ K hat die Form einer Klinge, ist eine häufig verwendete Spitze und eignet sich ideal zum schnellen Löten von Durchsteckkomponenten, zum Löten von QFP-Anschlüssen sowie zum Beseitigen von Kurzschlüssen zwischen den QFP-Beinen.
✳️ Typ D hat die Form eines Schlitzschraubendrehers; es gibt zwei Lötmöglichkeiten: mit der schmalen oder der breiten Fläche. Die Breite (Größe der Spitze) wird entsprechend der Größe des zu lötenden Bauteils gewählt.
✳️ Typ C hat die Form eines schräg abgeschnittenen Zylinders. Der Anwender kann die Oberfläche je nach Objekt auswählen. Er dient zum Ziehen von Lötstellen und zum Vorverzinnen von Bleidrähten.

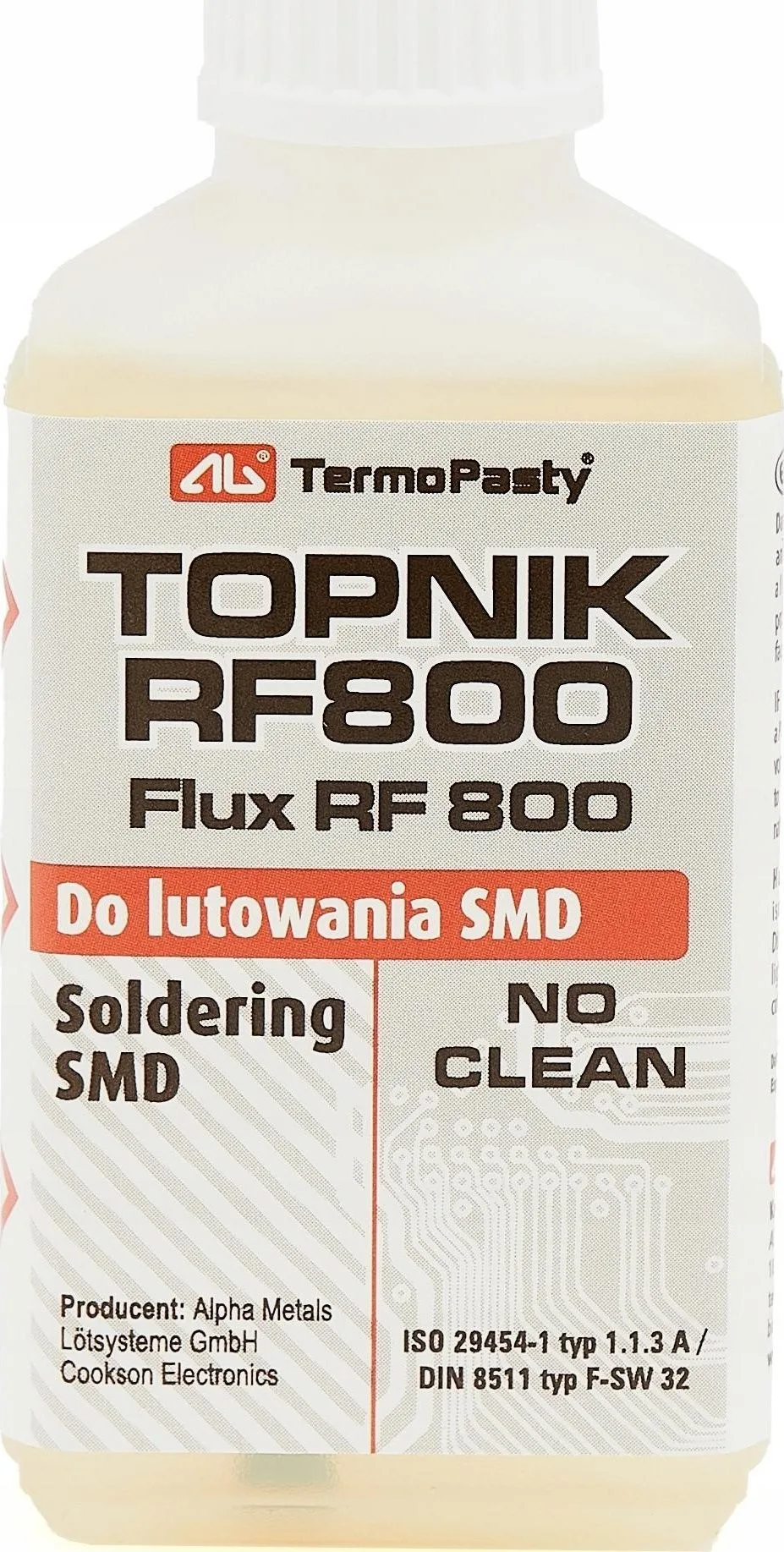

Flussmittel RF800 50 ml mit Pinsel
Mittelstarkes Kolophonium-Flussmittel, das sowohl Cu- als auch PbSn-Oberflächen hervorragend benetzt. Außerdem muss das Produkt nicht abgewaschen werden.
✳️ Anwendung:
- Maschinelles Löten in der professionellen und angewandten Elektronik
- Verzinnen von Leitungsenden
- gemischte Montage
- Löten von passivierten Oberflächen
Lötzinn mit Flussmittel Sn60Pb40 0,80 mm 100 g Cynel
✅ Die Legierung S-Sn60Pb40 wird in einem ersten Schmelzvorgang aus Zinn und Blei hergestellt, in einem kontinuierlichen Gießverfahren unter Luftabschluss, anschließend extrudiert, wodurch das Auftreten von Oxiden verhindert wird.
✳️ Anwendung:
✅ Das Lötmittel S-Sn60Pb40 wird hauptsächlich in der Elektronikindustrie zur Herstellung von Standardgeräten und elektronischen Bauteilen, in der Elektrotechnik sowie zum Löten von Bauteilen mit Zinn-, Zinn-Blei-, Cadmium-, Zink- und Silberbeschichtungen verwendet.
✳️ Spezifikation:
✔️ Dicke: 0,80 mm
✔️ Chemische Zusammensetzung: Sn60 Pb40 (bleihaltig)
✔️ Schmelztemperatur: 183–190 °C
✔️ Enthält das Flussmittel SW26, das nicht abgewaschen werden muss
✔️ Hersteller: Cynel Unipress
✔️ Nettogewicht: 100 g
Nadel-Spritze
Die Spritze mit einem Fassungsvermögen von 2,5 ml und Luer-Lock-System ist das ideale Werkzeug für die präzise Anwendung von Klebstoffen, Pasten, Flussmitteln und Gelen. Sie besteht aus Polypropylen und garantiert eine genaue Dosierung sowie minimale Materialverschwendung.
Die integrierte Dosiernadel schützt vor ungewolltem Austreten der Substanz und gewährleistet Sauberkeit und Arbeitssicherheit. Das Luer-Lock-Gewindesystem ermöglicht einen schnellen und einfachen Austausch der Dosiernadeln und passt den Applikator an vielfältige Anwendungen an.
✳️ Technische Daten:
- Fassungsvermögen: 2,5 ml
- Gesamtlänge: 75 mm
- Außendurchmesser: 10 mm
- Farbe: transparent-weiß
Die Dosierspritze besteht aus Polypropylen, hat ein Fassungsvermögen von 2,5 ml und gewährleistet eine präzise Dosierung sowie einen minimalen Verbrauch von Klebstoffen, Flussmitteln, Pasten, Fluxen und Gelen. Sie verfügt über ein Luer-Lock-Gewinde, an das eine passende Dosiernadel aufgeschraubt werden kann.

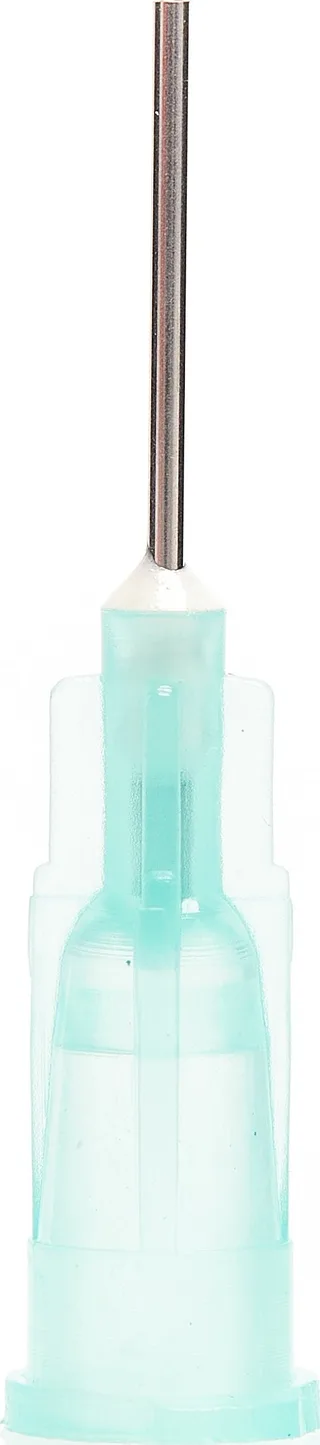

Dosiernadel für Klebstoff-Flussmittel 21G
Die Dosiernadeln passen sowohl zu Dosierspritzen (mit Kunststoff-Schneckengewinde) als auch zu klassischen medizinischen Spritzen. Es handelt sich um eine wiederverwendbare Nadel. Durch die Verwendung der Nadeln lässt sich der Verbrauch von Flussmitteln, Pasten, Fluxen und Gelen deutlich reduzieren, wobei eine präzise Dosierung und Anwendung gewährleistet wird.
✳️ Spezifikation:
- Modell: 21G
- Innendurchmesser: 0,51 mm
- Außendurchmesser: 0,82 mm

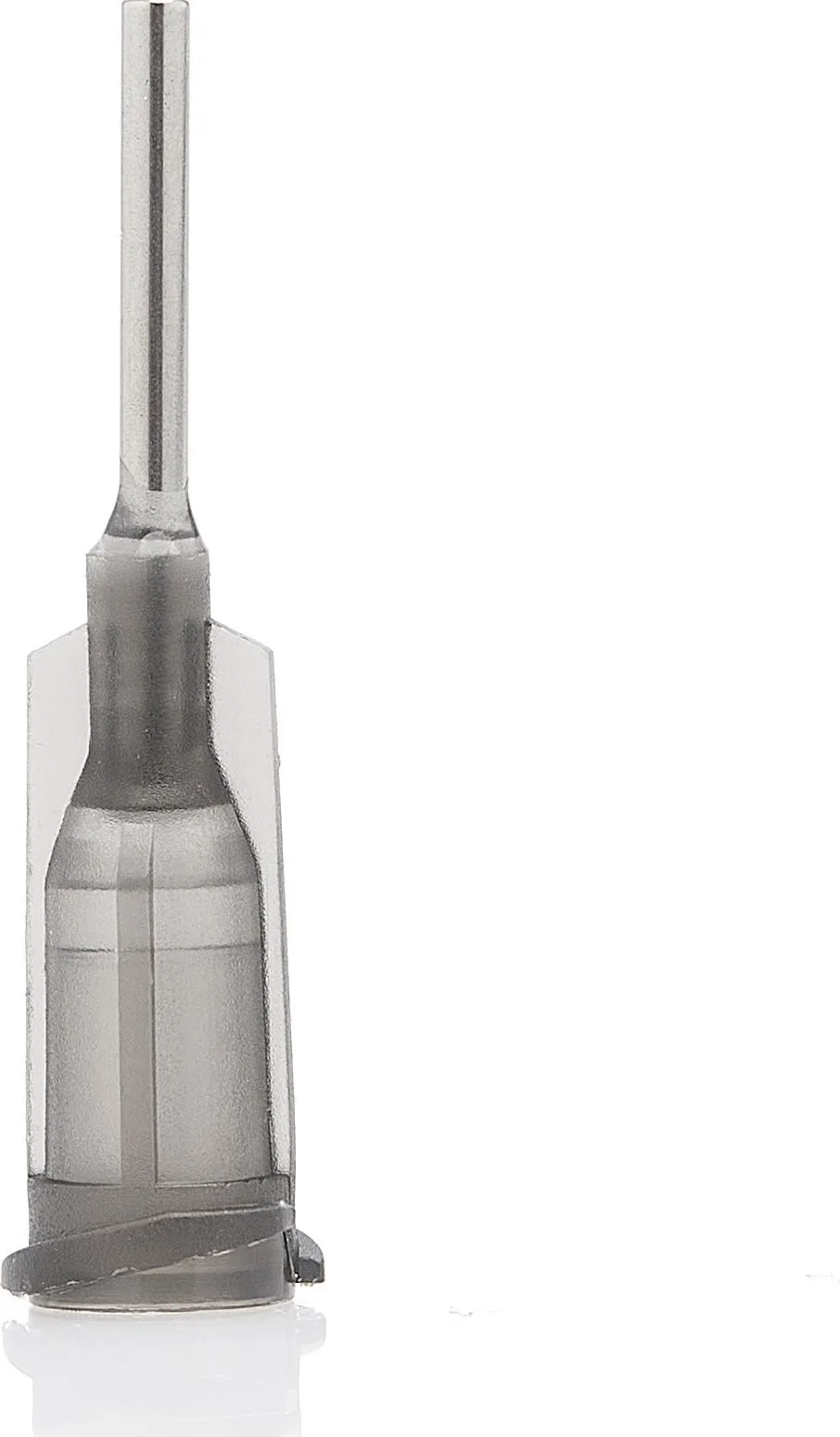

Dosierkanüle für Klebstoff-Flussmittel 16G
Die Dosiernadeln passen sowohl zu Dosierspritzen (mit Kunststoff-Schraubgewinde) als auch zu klassischen medizinischen Spritzen. Es handelt sich um eine wiederverwendbare Nadel. Durch die Verwendung dieser Nadeln lässt sich der Verbrauch von Flussmitteln, Pasten, Fluxen und Gelen deutlich reduzieren, wobei eine präzise Dosierung und Anwendung gewährleistet ist.
✳️ Spezifikation:
- Modell: 16G
- Innendurchmesser: 1,20 mm
- Außendurchmesser: 1,64 mm
Dosierkanüle für Klebstoff-Flussmittel 29G
Die Dosiernadeln passen sowohl zu Dosierspritzen (mit Kunststoff-Schraubgewinde) als auch zu klassischen medizinischen Spritzen. Es handelt sich um eine wiederverwendbare Nadel. Durch die Verwendung dieser Nadeln lässt sich der Verbrauch von Flussmitteln, Pasten, Fluxen und Gelen deutlich reduzieren, wobei eine präzise Dosierung und Anwendung gewährleistet ist.
✳️ Spezifikation:
- Modell: 29G
- Außendurchmesser: 0,33 mm

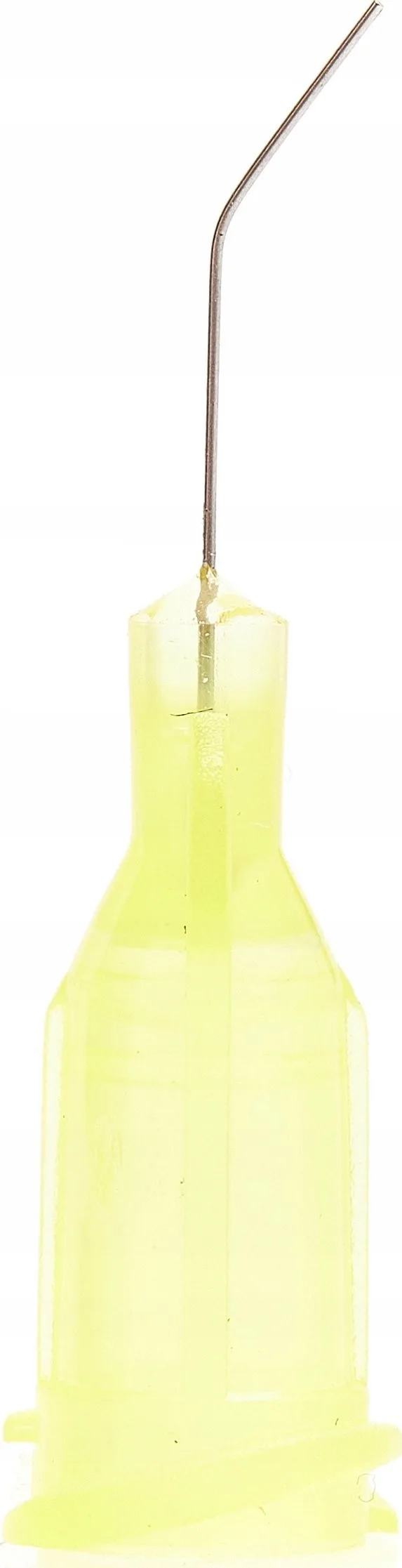

Abgewinkelte Dosiernadel für Klebstoff-Flussmittel 32G
Die Dosiernadeln passen sowohl zu Dosierspritzen (mit Kunststoff-Schneckengewinde) als auch zu klassischen medizinischen Spritzen. Es handelt sich um eine wiederverwendbare Nadel. Durch die Verwendung dieser Nadeln lässt sich der Verbrauch von Flussmitteln, Pasten, Fluxen und Gelen deutlich reduzieren, wobei eine präzise Dosierung und Anwendung gewährleistet wird.
✳️ Spezifikation:
- Modell: 32G
- Um 45° abgewinkelt
- Innendurchmesser: 0,11 mm
- Außendurchmesser: 0,23 mm

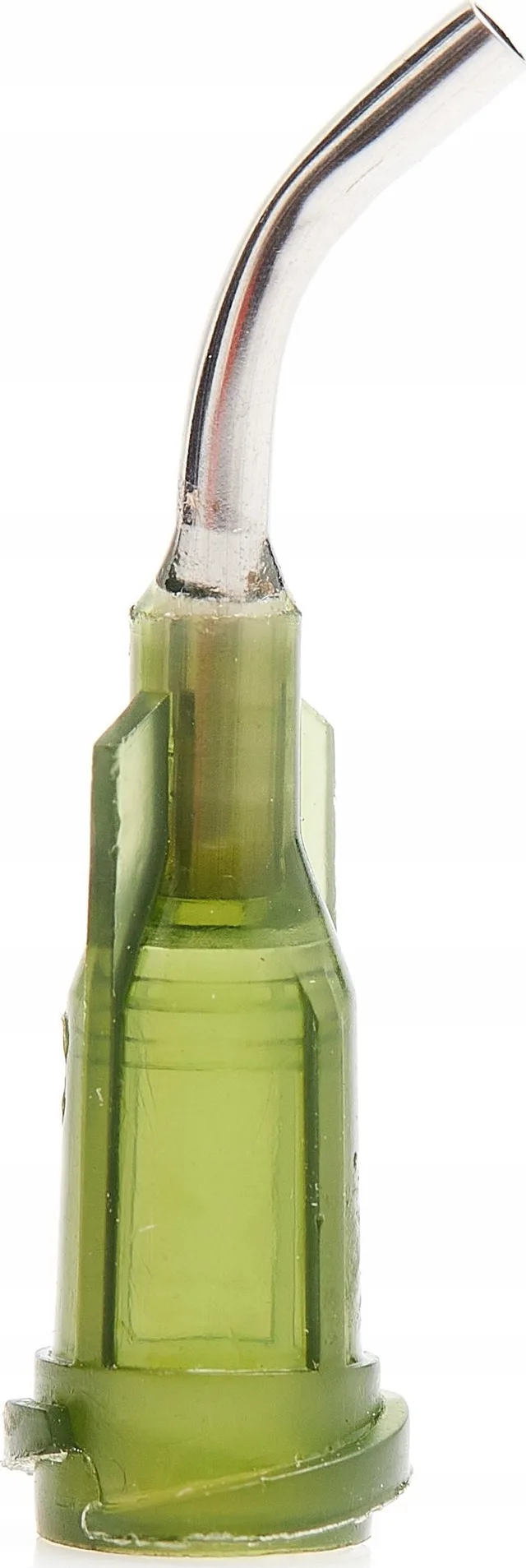

Dosiernadel, gebogen für Klebstofffluss 14G
Die Dosiernadeln passen sowohl zu Dosierspritzen (mit Kunststoff-Schneckengewinde) als auch zu klassischen medizinischen Spritzen. Es handelt sich um eine wiederverwendbare Nadel. Durch die Verwendung dieser Nadeln lässt sich der Verbrauch von Flussmitteln, Pasten, Fluxen und Gelen deutlich reduzieren, wobei eine präzise Dosierung und Anwendung gewährleistet ist.
✳️ Spezifikation:
- Modell: 14G
- Um 45° abgewinkelt
- Innendurchmesser: 1,55 mm
- Außendurchmesser: 2,10 mm
✳️ Lieferumfang:
1️⃣ Yihua 938BD+ Station
zusammen mit:
- Thermopinzette 907M
- Lötkolben 907L
- Halterung für die Kolben 907M + 907L
- Metall-Spitzenreiniger YH-08C mit Reinigungsschwamm
2️⃣ Kupfer-Lötspitzen 900M, 10 Stück
darunter:
- Spitzspitze T-I, Durchmesser 0,2 mm
- Spitze KEGEL T-B, Durchmesser 0,5 mm
- Spitze SCHRÄG MESSER T-K, Durchmesser 5,0 mm
- Flachschraubendreher-Spitze T-1.2D, Durchmesser 1,2 mm
- Flachschraubendreher-Spitze T-1.6D, Durchmesser 1,6 mm
- Flachschraubendreher-Spitze T-2.4D, Durchmesser 2,4 mm
- Flachschraubendreher-Spitze T-3.2D, Durchmesser 3,2 mm
- Schrägspitze T-2C, Durchmesser 1,0 mm
- Schrägspitze T-3C, Durchmesser 2,0 mm
- Gebogene Spitze T-IS, Durchmesser 0,2 mm
3️⃣ Flussmittel RF800 50 ml mit Pinsel
4️⃣ Lötzinn mit Flussmittel Sn60Pb40, 0,80 mm, 100 g Cynel
5️⃣ Spritze für Nadeln 2,5 ml
zusammen mit:
- Dosierkanüle 21G
- Dosierkanüle 16G
- Dosierkanüle 29G
- Abgabekanne, gebogen, 32G
- Abgabedüse, gebogen, 14G
