Beschreibung und Lieferumfang
Die Segmentbiegemaschine HS-2100/1.2 ist eine Arbeitsmaschine zum Biegen von dünnen Blechen bis zu einer Dicke von 1,2 mm für Rm
Technische Daten/Ausstattung:
- - Arbeitsbreite – 2100 mm
- - max. Dicke des zu biegenden Blechs – 1,2 mm (für Rm
- - Breite des Biegebalkens – 20 mm
- - Maximaler Biegewinkel – 135 Grad
- - Maschinengewicht – 600 kg
- - abnehmbare Füße – erleichtern den Transport und das Verladen erheblich
- - Rahmen, der an der Rückseite der Maschine angebracht wird, um das Blech zu stützen
- - Messgeräte zum Schneiden von Blechen
- - Winkelmesser im Standardlieferumfang
- - zwei Gasdruckfedern zur Unterstützung beim Anheben des Biegebalkens
- - zwei Gasdruckfedern zur Unterstützung des Anhebens des Druckbalkens
Abmessungen der Maschine:
- Höhe – 1.200 mm
- Breite – 2.590 mm
- Tiefe – 900 mm
Die Hauptarbeitselemente der Biegemaschine sind die Balken: der feste, der Druck- und der Biegebalken.

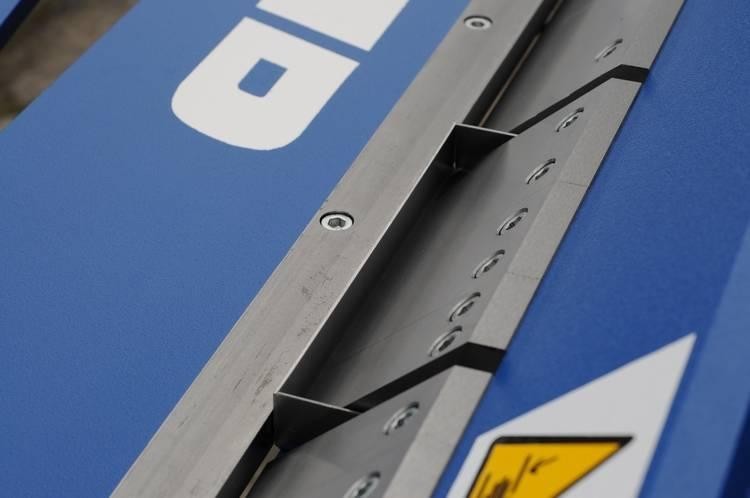

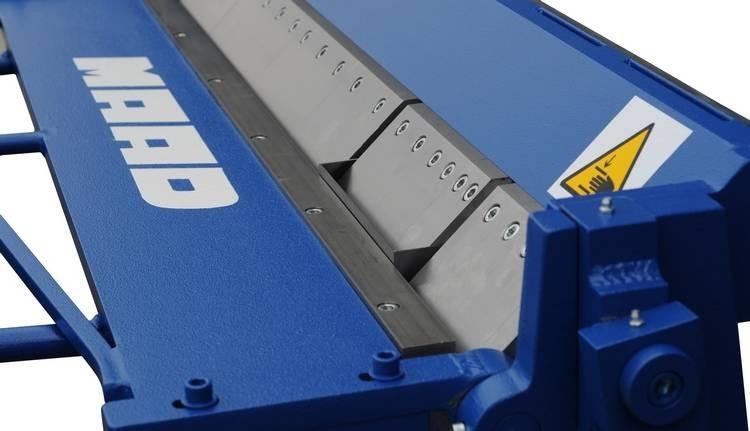

Der Druckbalken ist ein beweglicher Balken, der dazu dient, das Blech in der gewünschten Position zu fixieren. Er ist mit austauschbaren Segmenten ausgestattet, die die Ausführung sehr komplexer Bearbeitungen ermöglichen. Er wird mittels eines Hebels angehoben und abgesenkt. Das Anheben des Balkens wird durch zwei Gasdruckfedern unterstützt. Der Druckbalken ist so konstruiert, dass sein oberer Teil als Führung für die Rollenscheren dient.
Das Biegen erfolgt durch Drehen des Biegebalkens um einen bestimmten Winkel mithilfe eines Griffs. Die Bewegung des Balkens wird zusätzlich durch zwei Gasdruckfedern unterstützt. Ein Winkelmesser, der von vorne gesehen auf der linken Seite der Biegemaschine angebracht ist, zeigt den aktuellen Biegewinkel des Blechs an.
Der Biegebalken ist in der Höhe relativ zum festen Balken verstellbar. Dieser Parameter beeinflusst den Biegeradius des Blechs, dessen Größe auch von der Dicke des zu biegenden Blechs abhängt.
Die Biegeelemente werden auf präzisen CNC-Werkzeugmaschinen gefertigt.
Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
