Beschreibung und Lieferumfang

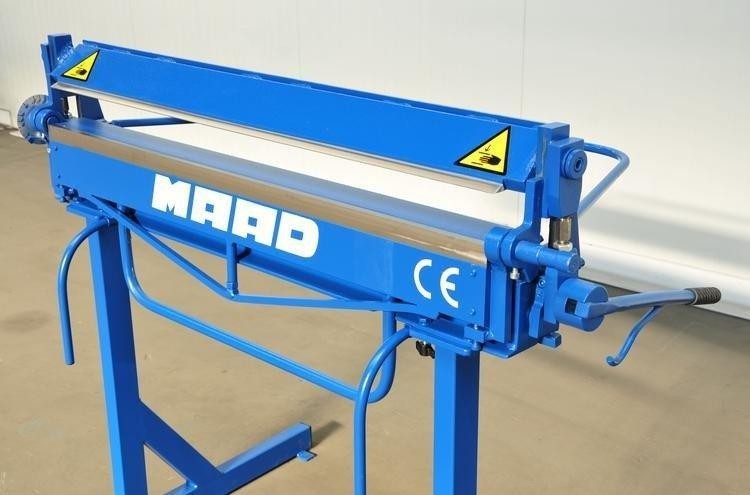

Die Biegemaschine ZG-1100/0.8 ist eine kompakte, einfach zu bedienende Maschine, die vor allem für Dachdecker entwickelt wurde. Sie ist funktional und zuverlässig im Einsatz und garantiert einen reibungslosen Betrieb ohne Verformung der Biegeelemente. Der schmale Biegebalken mit einer Arbeitsbreite von nur 15 mm und einem maximalen Biegewinkel von bis zu 155 Grad ermöglicht die Ausführung komplexer Blechbearbeitungen sowie die Bearbeitung kleiner Elemente, bei denen bereits einzelne Millimeter eine wichtige Rolle spielen. Die Maschine ist serienmäßig mit allen für den Betrieb erforderlichen Komponenten ausgestattet.
Die Konstruktion der Maschine ermöglicht die Montage von Rollenscheren am Druckbalken, die zum Schneiden des bearbeiteten Blechs entlang einer geraden Linie dienen.
Technische Daten/Ausstattung:
- - Arbeitsbreite – 1100 mm
- - max. Dicke des zu biegenden Blechs – 0,8 mm (für Rm
- - Breite des Biegebalkens – 15 mm
- - Maximaler Biegewinkel – 155 Grad
- - Maschinengewicht – 90 kg
- - abnehmbare Füße – erleichtern den Transport und das Verladen erheblich
- - Stützgestell, das an der Rückseite der Maschine angebracht wird, um das Blech zu stützen
- - Messgeräte zum Schneiden von Blechen
- - Winkelmesser im Standardlieferumfang
- - Rollenschere (optional)
Abmessungen der Maschine:
- Höhe – 965 mm
- Breite – 1.300 mm
- Tiefe – 650 mm
Die Hauptarbeitselemente der Biegemaschine sind die Balken: der feste, der Andruck- und der Biegebalken.
Der Druckbalken ist ein beweglicher Balken, der dazu dient, das Blech in der gewünschten Position zu fixieren. Er wird mittels eines Hebels angehoben und abgesenkt. Die Konstruktion des Hebemechanismus des Druckbalkens ermöglicht es, bei der unteren Position des Hebels die richtige Anpresskraft auf das fixierte Blech auszuüben. Der Druckbalken ist so konstruiert, dass sein oberer Teil als Führung für die Rollenscheren dient.

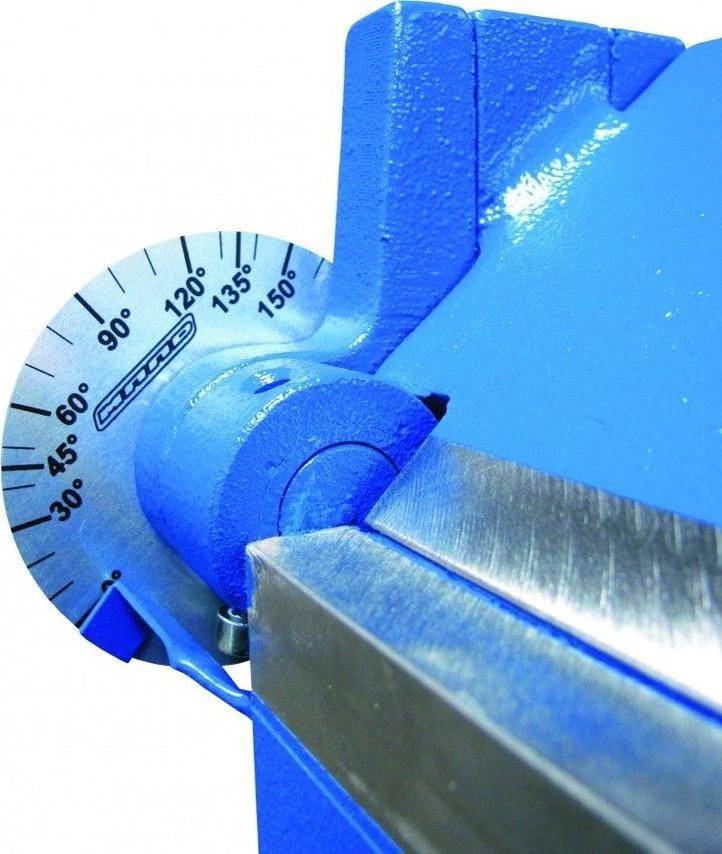

Der Biegevorgang erfolgt durch Drehen des Biegebalkens um einen bestimmten Winkel mithilfe eines Griffs. Ein Winkelmesser, der von vorne gesehen auf der linken Seite der Biegemaschine angebracht ist, zeigt den aktuellen Biegewinkel des Blechs an.
Der Druckbalken ist in der Höhe relativ zum festen Balken verstellbar. Dieser Parameter beeinflusst den Biegeradius des Blechs, dessen Größe auch von der Dicke des zu biegenden Blechs abhängt.
Die Biegeelemente werden auf präzisen CNC-Werkzeugmaschinen gefertigt.
Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
