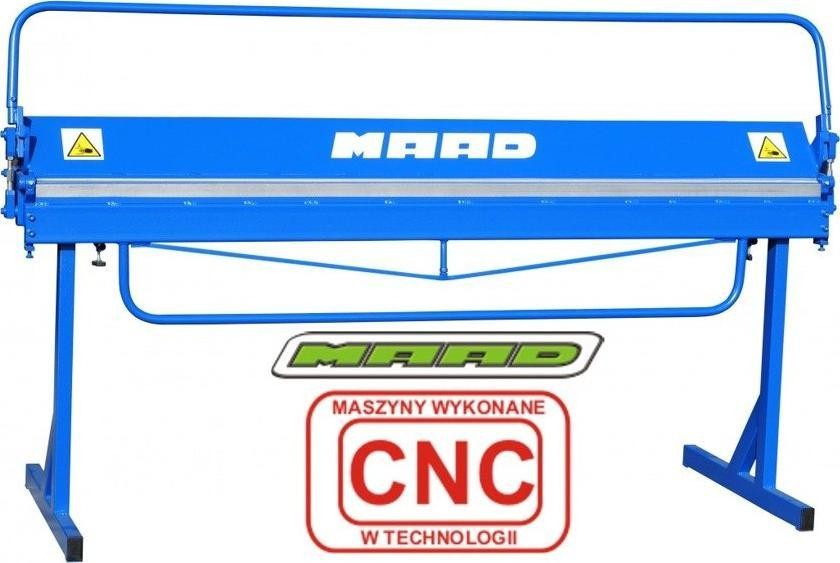

Beschreibung und Lieferumfang
MAAD-Biegemaschinen werden von Unternehmen wie BLACHOTRAPEZ, RUUKKI und FAKRO eingesetzt, also von Firmen, die eng mit der Dachdeckerbranche verbunden sind!
Technische Daten/Ausstattung:
- Arbeitsbreite – 2100 mm
- max. Dicke des zu biegenden Blechs – 0,7 mm (für Rm < 400 MPa)
- Breite des Biegebalkens – 15 mm
- Maximaler Biegewinkel – 155 Grad
- Maschinengewicht – 149 kg
- abnehmbare Füße – erleichtern den Transport und das Verladen erheblich

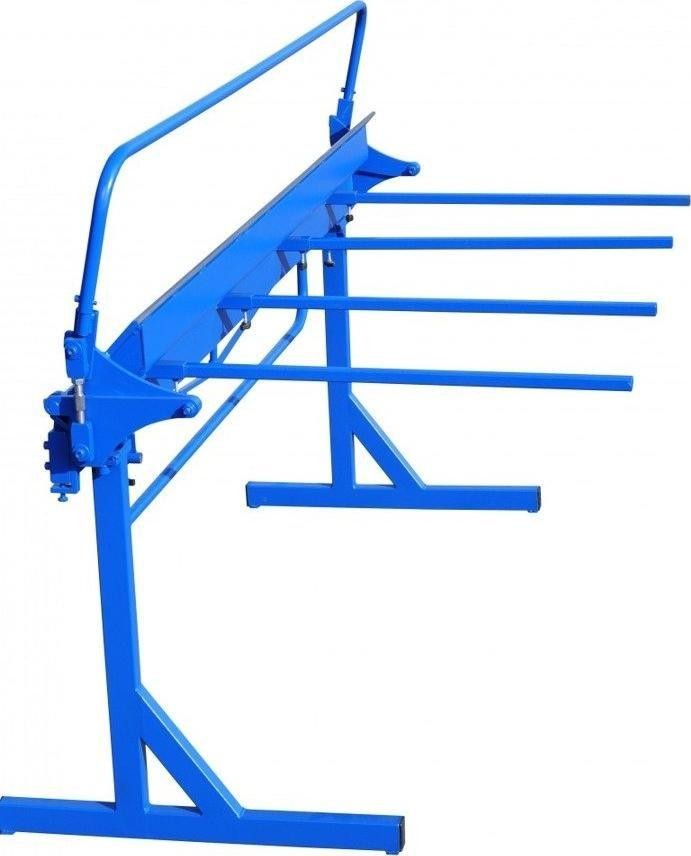

- Rahmen, der an der Rückseite der Maschine angebracht wird, um das Blech zu stützen

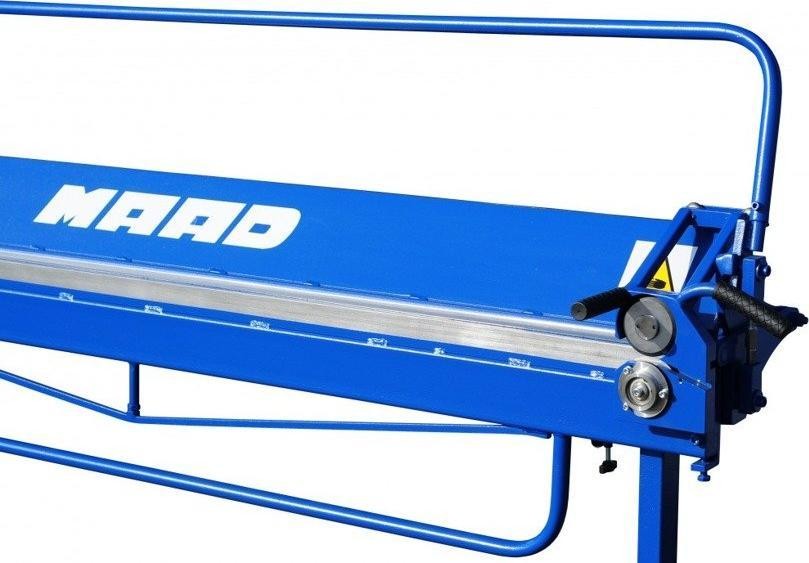

- Maßbänder zum Schneiden von Blechen
- Winkelmesser zur genauen Bestimmung des Biegewinkels
- Gasdruckfeder zur Unterstützung beim Anheben des Biegebalkens
- Bedienung durch eine Person möglich!
Abmessungen der Maschine:
- Höhe – 1.100 mm
- Breite – 2.320 mm
- Tiefe – 800 mm

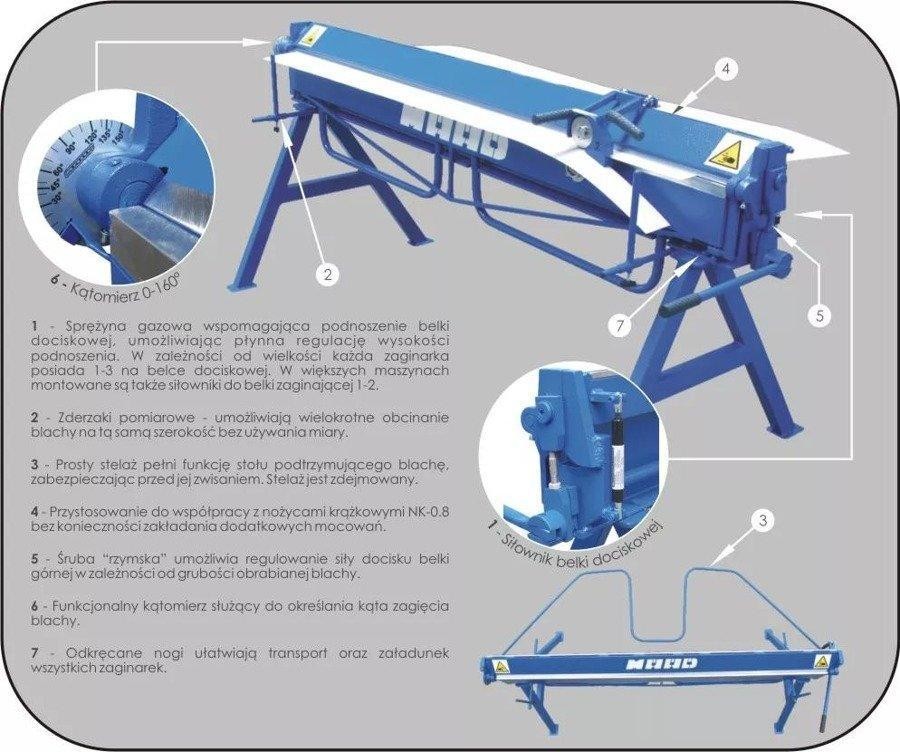

Die Hauptarbeitselemente der Biegemaschine sind die Balken: der feste, der Druck- und der Biegebalken.

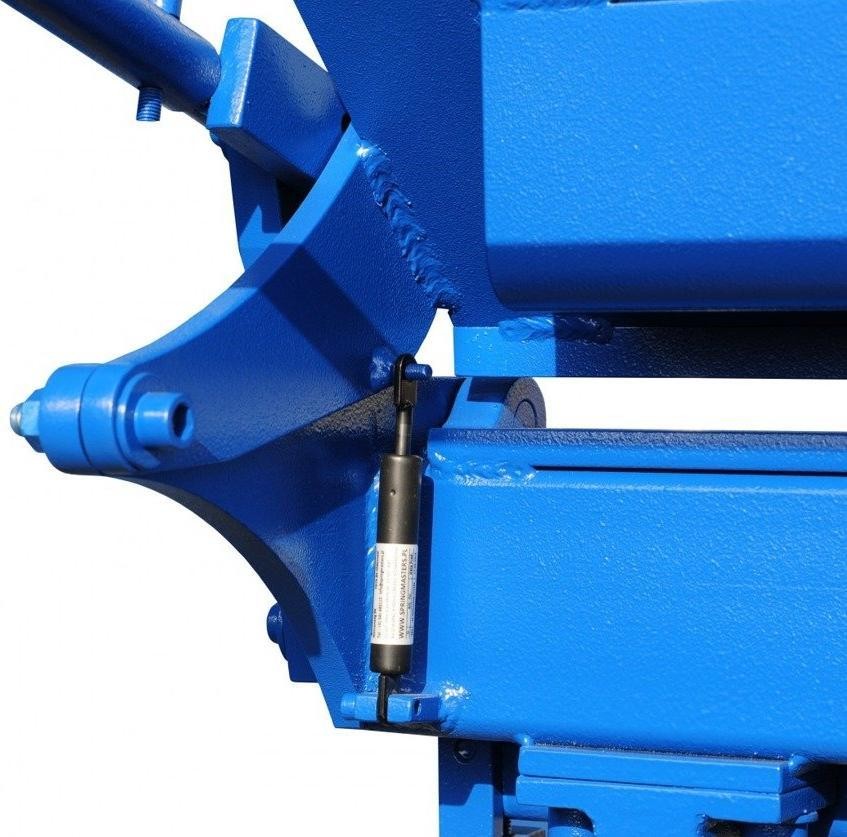

Der Druckbalken ist ein beweglicher Balken, der dazu dient, das Blech in der gewünschten Position zu fixieren. Er wird mittels eines Hebels angehoben und abgesenkt. Ein Gasdruckzylinder unterstützt das Anheben des Druckbalkens. Der Druckbalken ist so konstruiert, dass sein oberer Teil als Führung für die Rollenscheren dient.
Der Biegevorgang erfolgt durch Drehen des Biegebalkens um einen bestimmten Winkel mithilfe eines Griffs. Ein Winkelmesser, der von vorne gesehen auf der linken Seite der Biegemaschine angebracht ist, zeigt den aktuellen Biegewinkel des Blechs an.

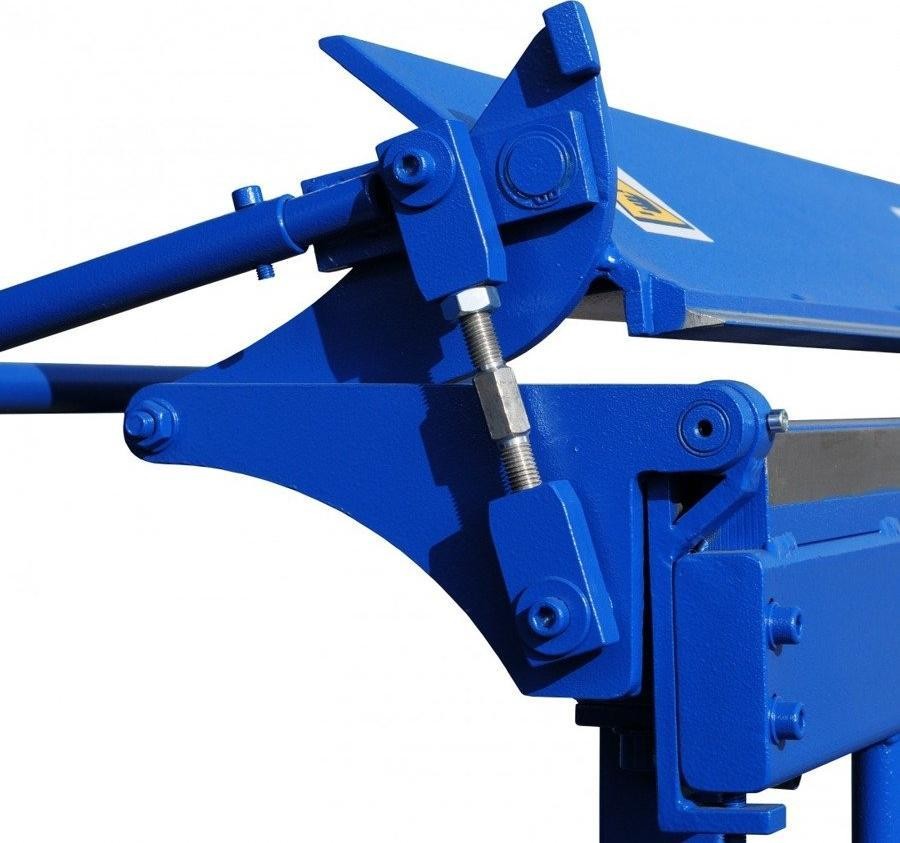

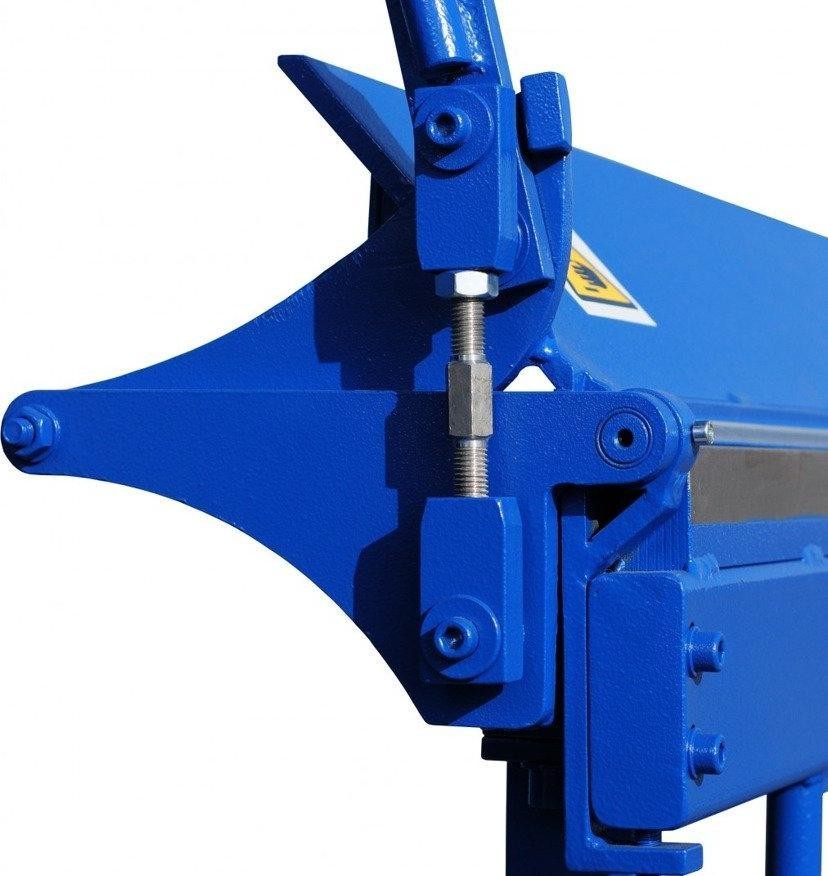

Der Biegebalken ist in der Höhe relativ zum festen Balken verstellbar. Dieser Parameter beeinflusst den Biegeradius des Blechs, dessen Größe auch von der Dicke des zu biegenden Blechs abhängt.
Die Biegeelemente werden auf präzisen CNC-Werkzeugmaschinen gefertigt.
Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
