Beschreibung und Lieferumfang

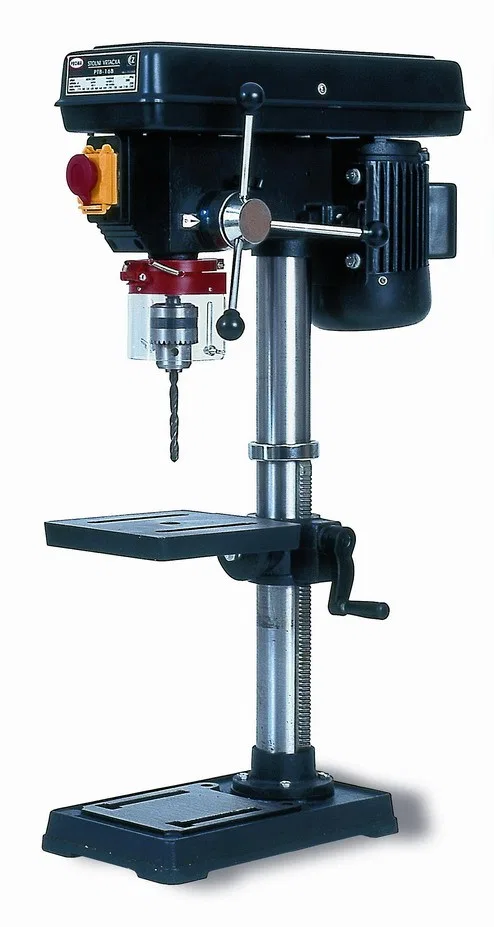

Tischbohrmaschine PTB-16B/230 25333520
Technische Daten:
Spannung (V) 230
Anschlussleistung (W) 450
Spindelstock – Spannbereich (mm) 3–16
Max. Bohrdurchmesser (mm) 16
Spindelkonus (Mk) II
Spindelausladung (mm) 127
Spindelhub (mm) 60
Max. Abstand Spindel vom Tisch (mm) 420
Max. Abstand Spindel vom Boden (mm) 540
Tischabmessungen (mm) 198 x 198
Grundplattenabmessungen (mm) 340 x 210
Säulendurchmesser (mm) 60
Anzahl der Drehstufen (St.) 12
Drehzahlbereich (U/min.) 210/280, 320/420, 500/540, 830/1290, 1350/1580, 2180/2580 Form des T-Kanals 14
Gesamthöhe (mm) 840
Gewicht (kg) 38
Verpackung – Abmessungen – L x B x H (mm) 760 x 490 x 260
Merkmale:
- Getriebe der Maschine mit Drehzahlskala -
Einstellung der
Bohrtiefe - Tischneigung
+/-45° - Tischvorschub -
Radiallager
-
Kunststoffabdeckung - Befestigungsmöglichkeit für das Gerät
