Beschreibung und Lieferumfang

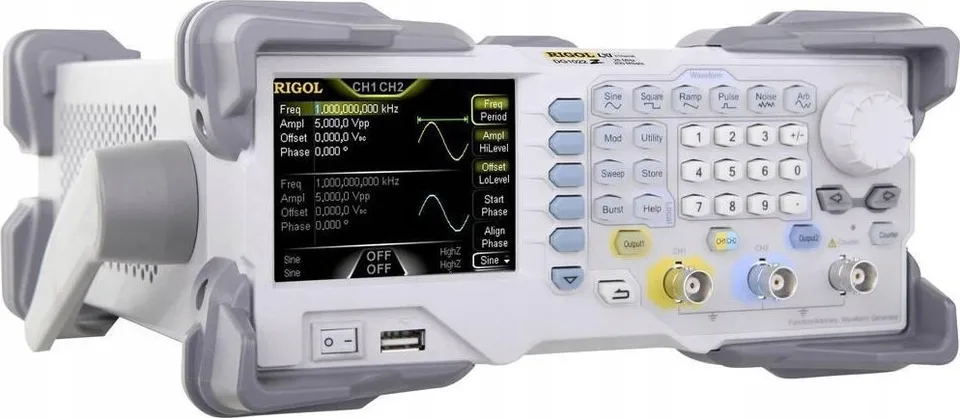

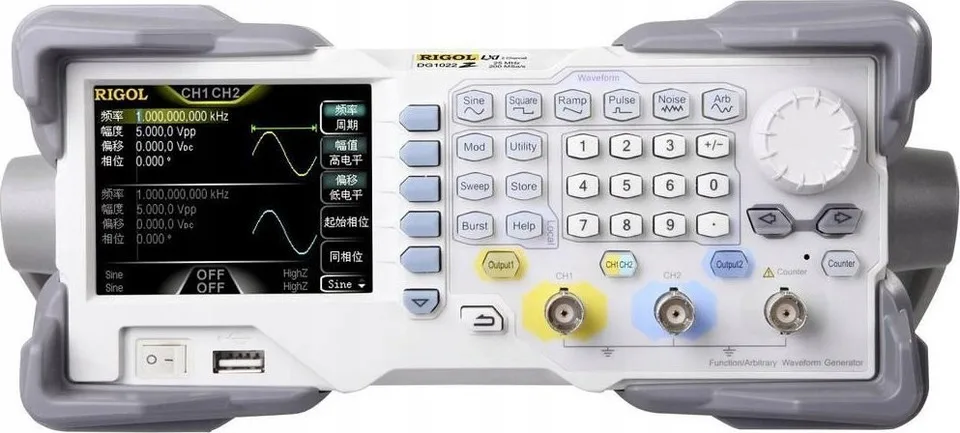

Funktionsgenerator Rigol DG1022Z
Moderner Funktionsgenerator
Das Modell <1 /> verfügt über 2 vollständige und unabhängige Ausgangskanäle (gleiche Spezifikationen) sowie einen internen Speicher von 8 Mpts. Neben den Standardfunktionen bietet das Gerät über 160 Arbiträrsignale, Gauß-Lorentz-Kurven, Zweifrequenzkurven sowie exponentiellen Anstieg und Abfall. Die maximale Signalqualität beträgt 1 ppm bei einer Auflösung von 14 Bit.
Besondere Merkmale
- Bandbreite 25 MHz
- 2 Kanäle
- Generator für Standard- und Arbiträrsignale
Eigenschaften
- Sweep-Funktion und Burst-Modus
- Frequenzzähler
- Oberschwingungsgenerator bis zur 8. Ordnung
- Überlastgeschützte Ausgänge
- 8,89 cm großes TFT-Farbdisplay
- 2 unabhängige Kanäle mit „Tracking“-Funktion
Technische Daten
- Anstiegszeit des Rechteckimpulses: <10 ns
- Maximale Frequenz: 25 MHz
- Minimale Frequenz: 1 µHz
- Wobbel-Funktion: Lin/Log/Step, 1 ms – 500 s
- Anzahl der Kanäle: 2-Kanal
- Schnittstellen: LAN, USB, USB-Host
- Kalibrierung: Werkseitig (ohne Zertifikat)
- Modulation (intern): AM, FM, PM, ASK, FSK, PSK, PWM
- Modulation (extern): AM, FM, PM, ASK, FSK, PSK, PWM
- Frequenzmessung (extern): 1 µHz – 200 MHz
- Flipflop (synchron): TTL
- Typ (Herstellertyp): DG1022Z
- Produkttyp: Funktionsgenerator
- Ausgangssignaltyp: Sinus, Rechteck, Dreieck, Impuls, Rauschen, Oberschwingungen, beliebig
- Produktbreite: 262 mm
- Gewicht: 3,2 kg
- Sinus-Oberwellenanteil: <0,075 %
- Produkt-Höhe: 112 mm
- Anzeige: LCD
- Eigenschaften des Funktionsgenerators: Mit Frequenzzähler, Modulation
- Frequenzbereich: 1 µHz – 25 MHz
- Frequenzbereich (ARB): 1 µHz – 10 MHz
- Frequenzbereich (Rechteck): 1 µHz – 25 MHz
- Frequenzbereich (Sinus): 1 µHz – 25 MHz
- Frequenzbereich (Dreieck): 1 µHz – 500 kHz
- Stromversorgung: Netzanschluss
- BNC-Kabel, USB-Anschlusskabel, Bedienungsanleitung in englischer Sprache, Netzkabel
Weitere Informationen
- Die aktuelle Softwareversion kann von der Website des Herstellers heruntergeladen werden.
