Beschreibung und Lieferumfang
TESTER FÜR DIE KONTINUITÄT VON FUNKKABELN
DAS PERFEKTE WERKZEUG FÜR DIE GARAGE UND PROFESSIONELLE WERKSTÄTTEN
FUNK-KABELKONTINUITÄTSTESTER EM415 PRO:
- Finden Sie einen Kabelbruch im Fahrzeug ohne unnötiges Aufschneiden der Polster
- Einstellung TONE – Lokalisierung eines Unterbrechungsfehlers im Stromkreis
- Im CONT-Modus – Ortung eines Kurzschlusses im Bordnetz
- Das Gerät arbeitet mit Funk
- Akustisches Signal

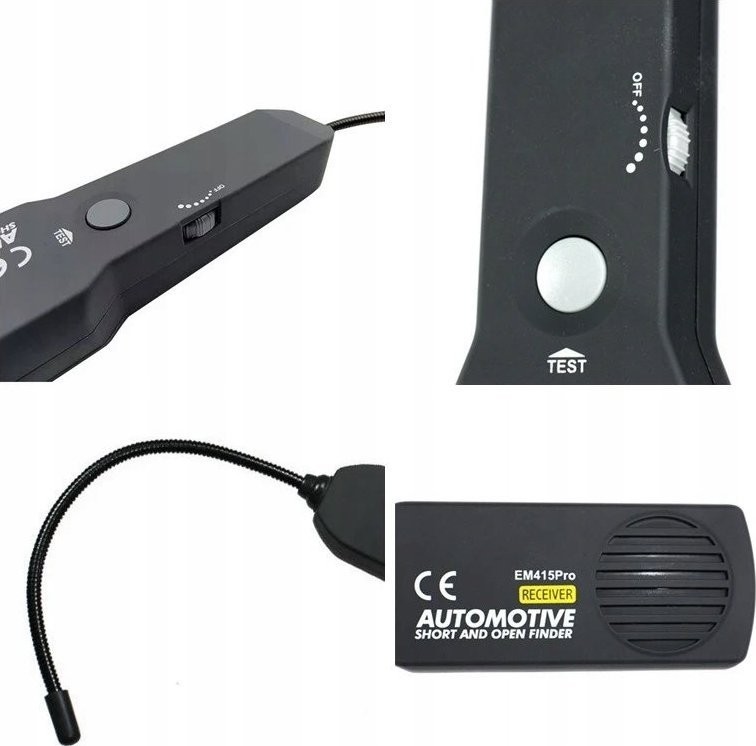

- Empfindlichkeitseinstellung

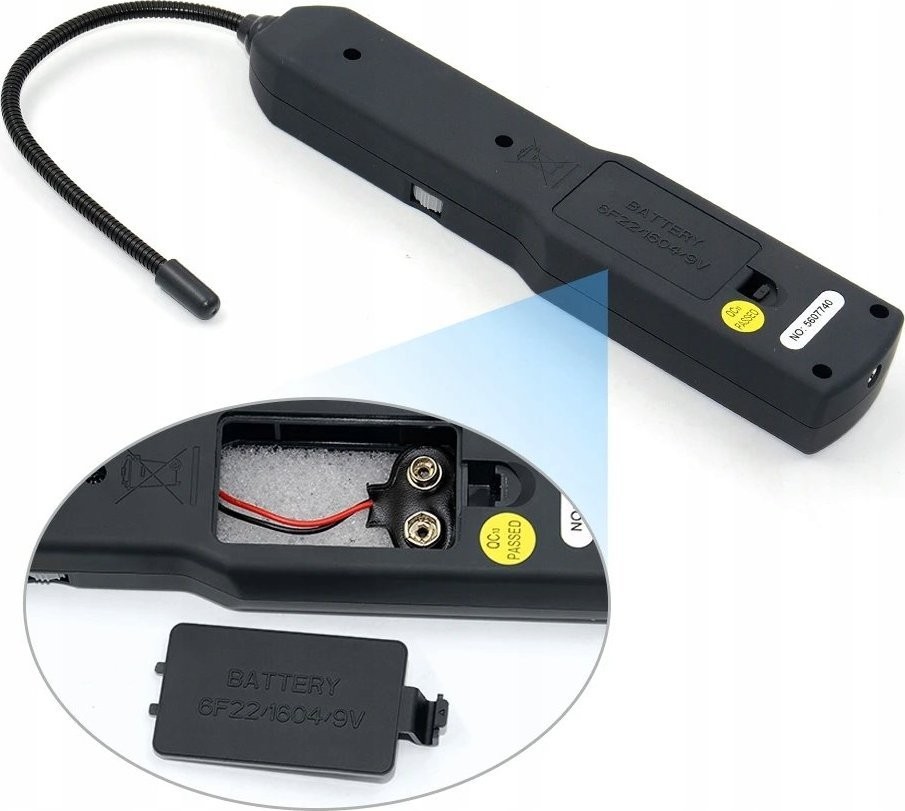

- Stromversorgung – 9-V-Batterien (6LR61) x2 – nicht im Lieferumfang enthalten, müssen separat erworben werden
- Einfach an das verdächtige Kabel und an die Fahrzeugmasse (Minuspol) anschließen, den Schalter auf den Modus TONE stellen und die Durchgängigkeit des Kabels verfolgen, indem man entlang des unter der Verkleidung verborgenen Kabels geht; wenn das Signal verschwindet, wurde ein Unterbrechung im Stromkreis gefunden

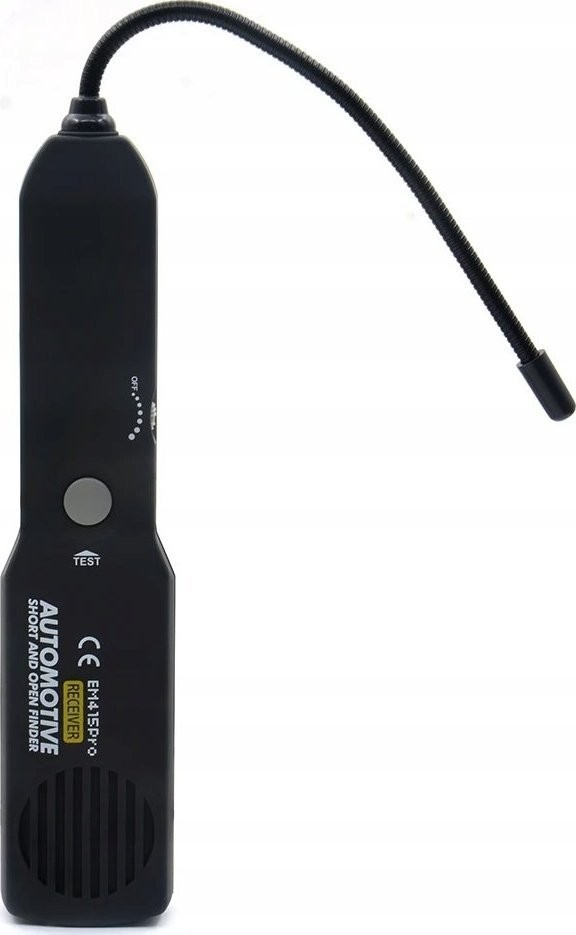

- Flexible Messsonde 16 cm
- Länge der Kabel am Sender: 69 cm
Lokalisierung eines Unterbrechung im Stromkreis TONE:
- Einfach an das verdächtige Kabel (rotes Kabel vom Sender) und an die Fahrzeugmasse anschließen (Minus – schwarzes Kabel am Sender) anschließen, den Schalter auf den TONE-Modus stellen und die Durchgängigkeit des Kabels verfolgen, indem man entlang des unter der Verkleidung verborgenen Kabels vorgeht; wenn das akustische Signal verschwindet, wurde ein Unterbrechung im Stromkreis gefunden
Lokalisierung eines Kurzschlusses CONT:
- Trennen Sie das Gerät von den verdächtigen Leitungen. Schließen Sie das rote Kabel des Senders an mehrere zu prüfende Leitungen an. Schließen Sie das schwarze Kabel des Senders an die Minuspol an. Wenn der Widerstand 10 kOhm überschreitet, leuchtet die LED grün auf. Dies bedeutet, dass eines der angeschlossenen Kabel einen Kurzschluss aufweist. Nun müssen Sie die verdächtigen Kabel nacheinander abklemmen, um zwei oder mehr kurzgeschlossene Kabel zu finden.

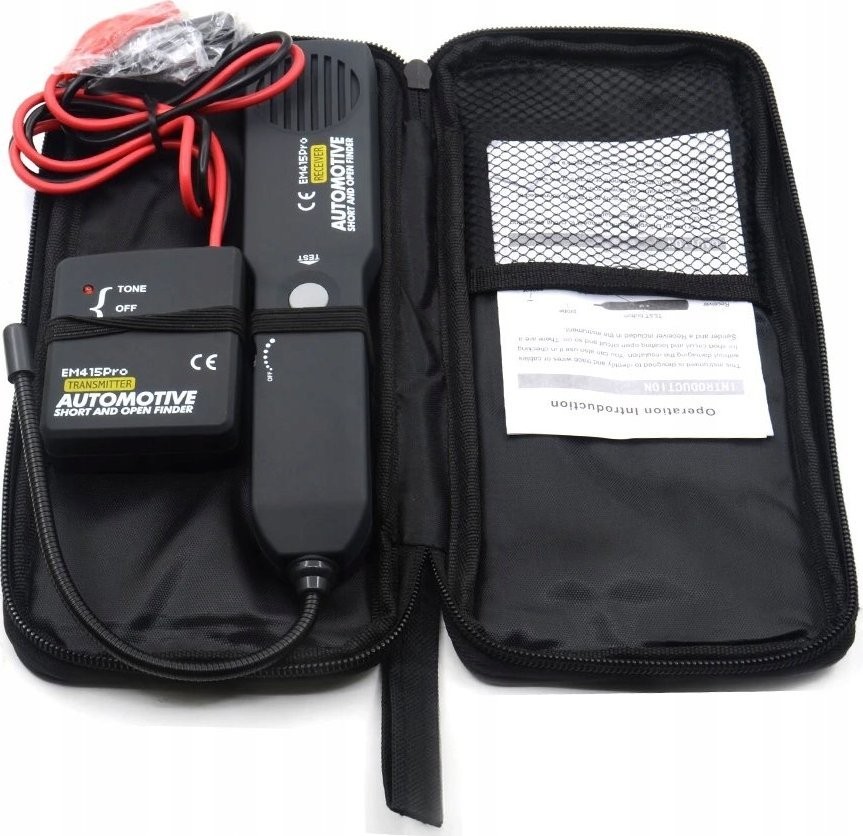

Das Set enthält:
- Sender

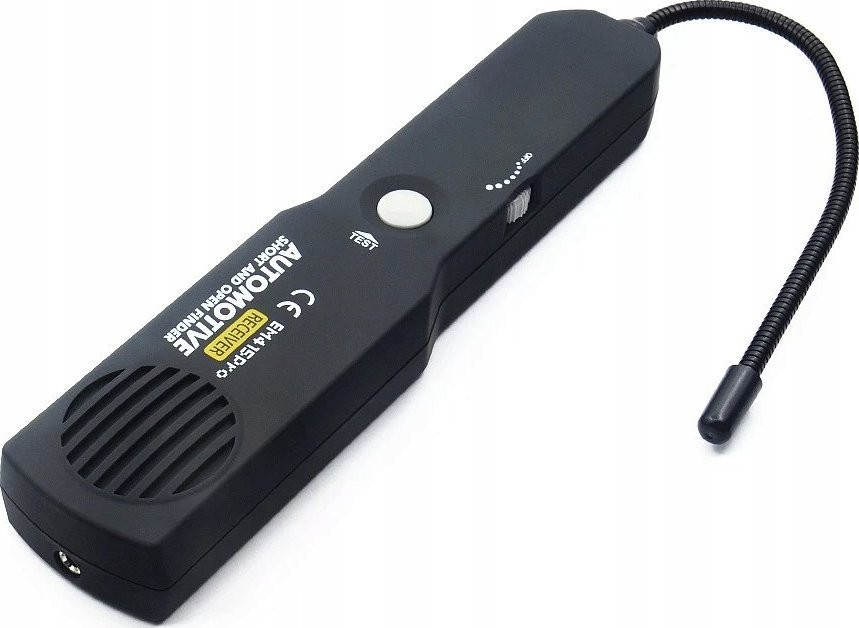

- Empfänger
- Etui
