Beschreibung und Lieferumfang
Wie funktioniert ein Laserdetektor?
Wenn Sie vorhaben, einen Lasernivellierer im Freien zu verwenden, benötigen Sie einen Laserdetektor. Dieser auch als „Laserempfänger“ bezeichnete Lasersensor kann Ihnen dabei helfen, den Laserstrahl in Umgebungen zu finden, in denen er mit bloßem Auge nicht sichtbar ist.
Geräte sind nicht unfehlbar, Menschen erst recht nicht – Messgenauigkeit
Herkömmliche Messgeräte wie Maßbänder lassen viel mehr Raum für menschliche Fehler. Hier kommen digitale Messgeräte zum Einsatz. Wenn Sie ein elektronisches Messgerät kaufen, können Sie sicher sein, dass es sehr präzise Messungen durchführt. Sie müssen sich bewusst sein, dass nichts jemals auf den Millimeter genau ist. Je größer die zu messende Entfernung ist, desto größer wird die Messunsicherheit. Der Messfehler ist die Differenz zwischen dem gemessenen Wert und dem tatsächlichen Wert.
LASER-NIVELLIERSTAB STABILA LAR 160G + EMPFÄNGER + STATIV + MESSLEIST
SA19240 + SH-ATS5 + MSR-255240

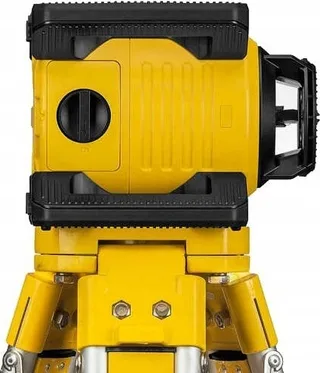

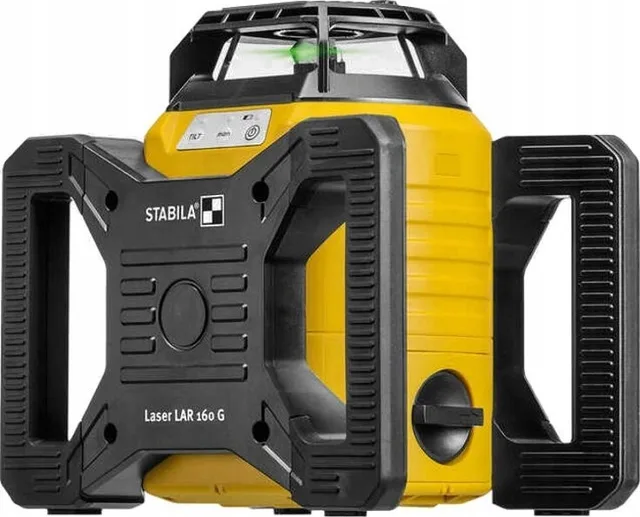

Beschreibung des Rotationslasers LAR 160
- Ist es Ihre Aufgabe, bei der Umsetzung großer Projekte im Außenbereich präzise horizontal und vertikal zu nivellieren?
- Sie müssen präzise arbeiten und Messfehler sowie Nachbesserungen vermeiden, die kostspielig sein können
- Dafür benötigen Sie einen geeigneten Rotationslaser, und der LAR 160G von STABILA mit grünen Laserstrahlen ist dafür ideal geeignet
- Im Handumdrehen einsatzbereit, einfach zu bedienen und in Kombination mit einem Empfänger auch über große Entfernungen einsetzbar
- Ein hochwertiger Laser, der allen Wetterbedingungen standhält und präzise Messungen gewährleistet – genau das, was du brauchst
Produktvorteile
- Vollautomatischer, motorgetriebener Rotationslaser – hohe Nivelliergenauigkeit: ±0,1 mm/m, schnelle Selbstnivellierung in 20 Sekunden

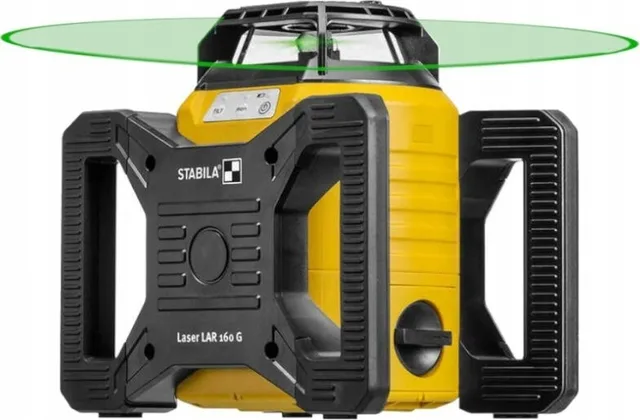

- Die STABILA GREENBEAM-Technologie sorgt für eine bessere Sichtbarkeit des rotierenden Laserstrahls – grüne Strahlen sind für das menschliche Auge viermal besser sichtbar als rote

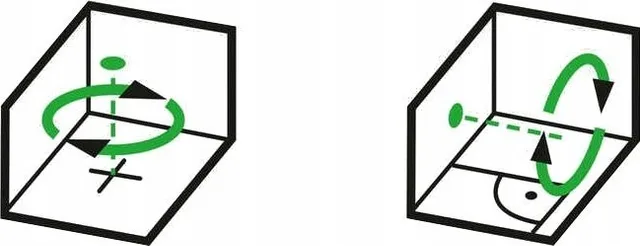

- Vier Laserfunktionen für vielseitigen Einsatz – horizontale und vertikale Drehung, Lot- und Rechtwinkelfunktion (90°) im Vertikalmodus

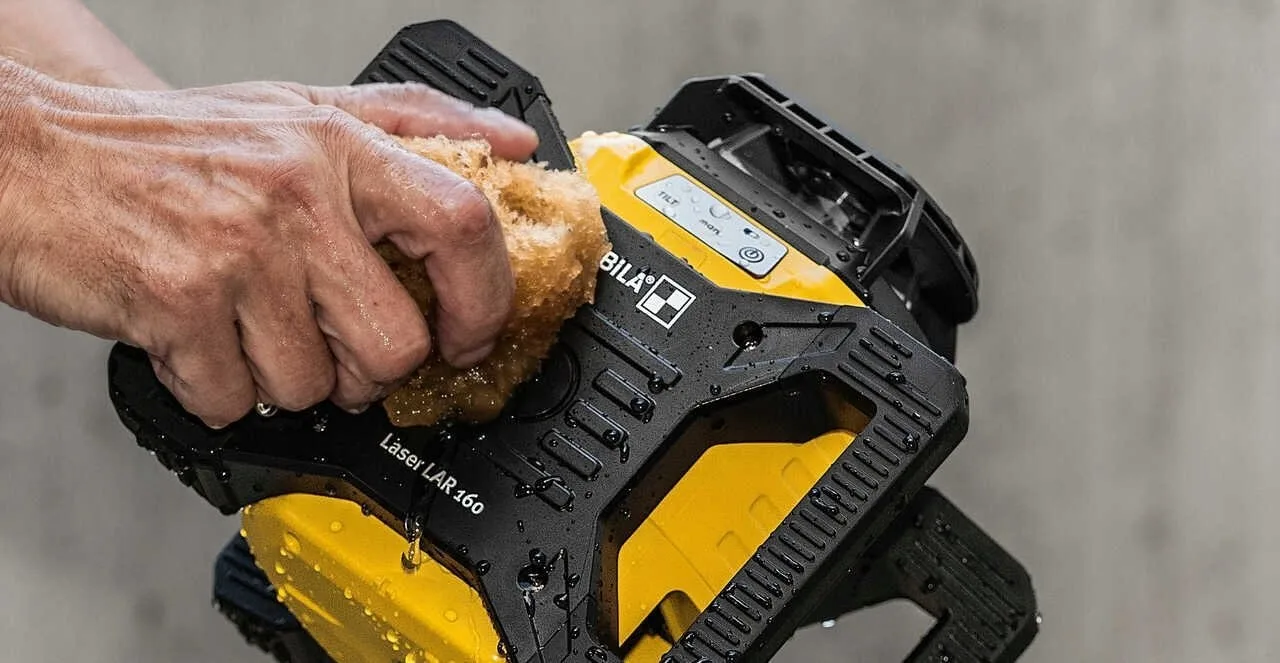

- Schutzart IP 65, wasser- und staubgeschützt
- Gehäuse mit STABILA Softgrip-Beschichtung, die vor Stößen schützt – die Optik wird zusätzlich durch einen stabilen Kopf geschützt
- Einfache Bedienung über drei Bedientasten – Ein/Aus, Tilt-Modus, Handbetrieb
- Batteriefach – einfacher Austausch, auch direkt am Stativ
- Großer Arbeitsbereich mit dem Empfänger aus dem REC 160 RG-Set – Durchmesser bis zu 600 m
- Integrierte 5/8″-Gewinde für horizontale und vertikale Verwendung auf dem Stativ
- Visierplatte mit Magnethalterung und Fadenkreuz
- Stabiler Koffer für Aufbewahrung und Transport
Anwendungsbeispiel

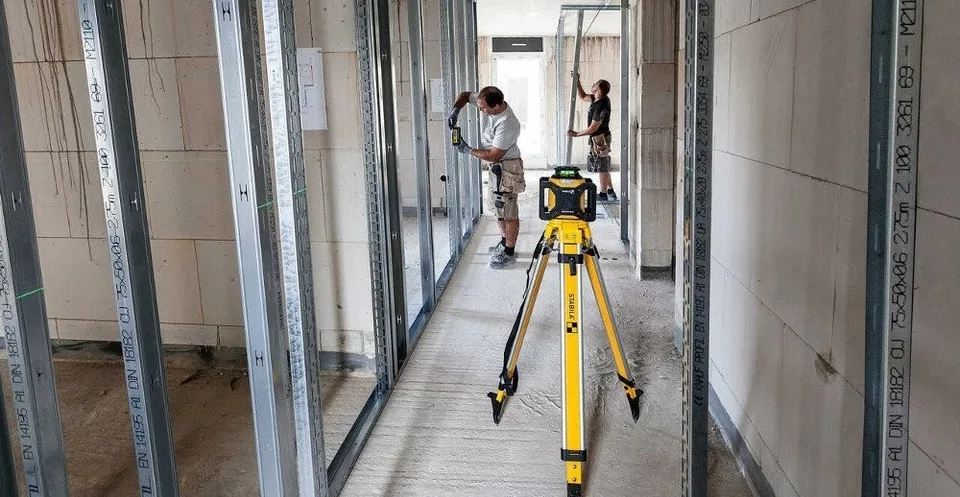

- Nützlich bei Trockenbauarbeiten – zum Ausmessen, Aufstellen von Trennwänden und Einhängen von Decken
- Schnelle und einfache Höhenübertragung bei Elektroinstallationen – horizontale und vertikale Ausrichtung von Steckdosen, Schaltern und Kabelkanälen

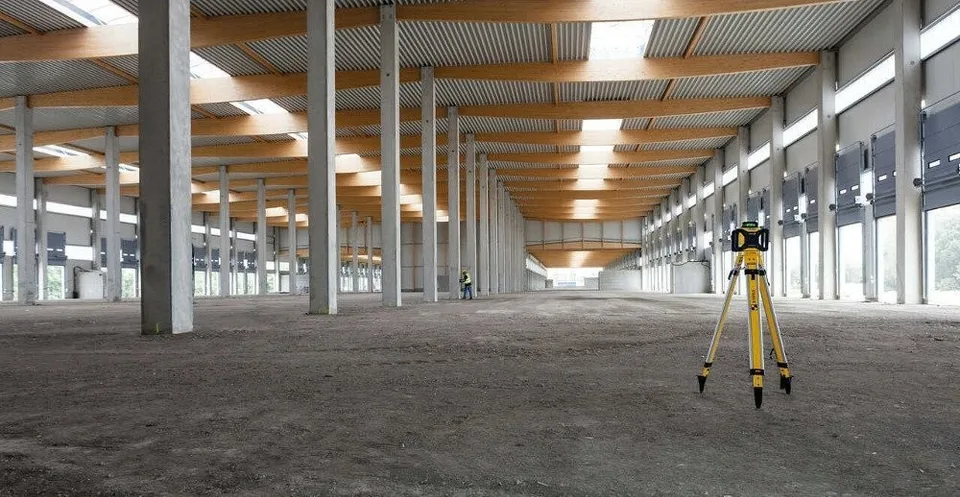

- Bei Installationen im Industriebau – Ausmessen von Flächen und Festlegen von Positionen für Leitungen und Rohre
- Bei der industriellen Montage – Ausrichten und Nivellieren von Regalsystemen in der Logistikbranche
Technische Daten
- Laserklasse: 2
- Leistung:
- Laserwellenlänge: 635 nm
- Selbstnivellierungsbereich: +/- 5°
- Nivelliergenauigkeit: +/- 0,10 mm/m
- Reichweite mit dem im Lieferumfang enthaltenen Empfänger: 600 m
- Betriebsdauer: 20 h
- Batterietyp: D
- Schutzart: IP 65
- Befestigung: 5/8"

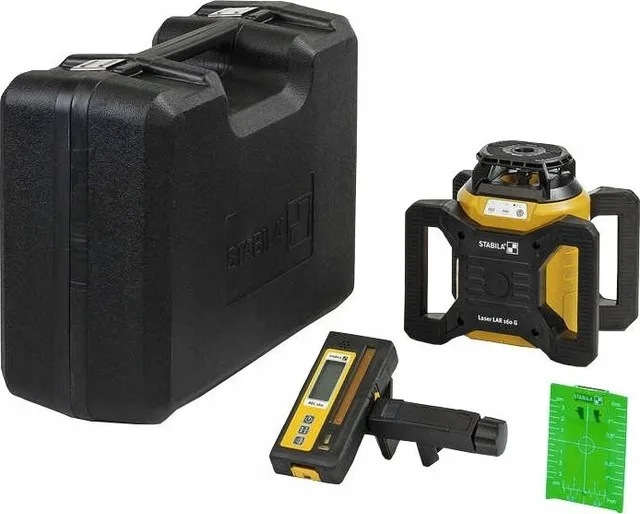

Zubehör im Lieferumfang enthalten
- Empfänger REC 160 RG
- Zieltafel
- Koffer
- 2 x D-Batterie 1,5 V
- 2 x AA-Batterie 1,5 V

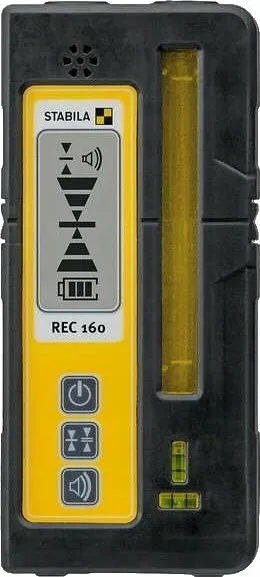

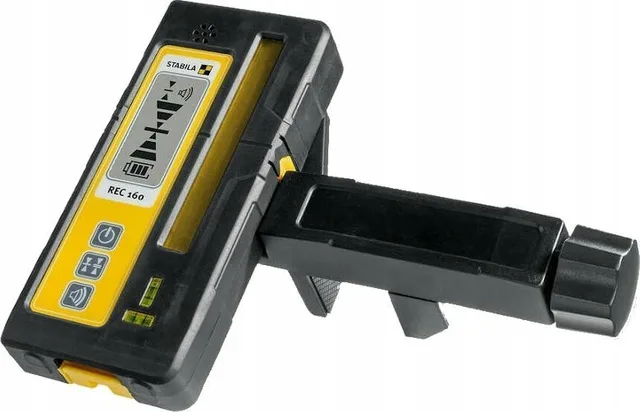

Beschreibung des Empfängers REC 160 RG
- Laserempfänger zur präzisen Positionsbestimmung des Laserstrahls von Rotationslasern mit roter oder grüner Laserdiode – kann auch über große Entfernungen eingesetzt werden
- Doppelseitiges Digitaldisplay für schnelles Arbeiten – wird auf Knopfdruck beleuchtet
- Visuelle Informationen: Pfeile auf dem Display zeigen die Position des Empfängers relativ zur Referenzebene des Lasers an
- Möglichkeit, ein akustisches Signal mit einstellbarer Lautstärke zu aktivieren
- Zwei Empfindlichkeitsstufen für an die Anforderungen angepasste Arbeit – „präzise“ mit einer Genauigkeit von ±1 mm oder „grob“ mit einer Genauigkeit von ±3 mm
- Wasser- und staubgeschützt, entspricht der Schutzklasse IP 66
- Befestigung auf Nivellierlatten
- Anzeige des Ladezustands der Batterie
- Höhe des Empfangsfensters: 80 mm
- Betriebsdauer: 24 Stunden

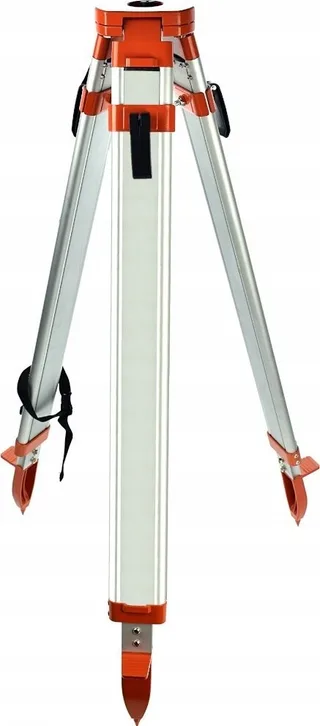

Beschreibung des Aluminiumstativs
- Stabiles und leichtes Klemmenstativ, ideal für optische und Laser-Nivelliergeräte
- Professionelles Aluminiumstativ – stabiles Stativ aus Aluminium
- Gute Schwingungsdämpfung garantiert präzise Messungen
- Exzentrische Beinklemmen – schnelle und einfache Arretierung
- Tragegurt
- 5/8"-Befestigung
- Spitzen aus robustem Stahl
- Mindesthöhe: 0,97 m
- Maximale Höhe: 1,60 m
- Stativkopftyp: flach
- Gewicht: 3 kg
- Material: Aluminium
- Befestigungsgewinde für das Instrument: 5/8"
Beschreibung der Nivellierlatte
- Die Libelle dient zur präzisen Nivellierung
- Langlebig und robust dank der Ausführung aus Aluminium
- Die Höhe der Nivellierlatte ist einstellbar
- Verfügt über zwei Skalen: eine absolute von 80 cm bis 190 cm und eine relative im Bereich von ±50 cm
- Die Messlatte ist mit einer Libelle ausgestattet, die dabei hilft, während der Messungen die vertikale Position beizubehalten
- Skala in Millimetern und Zentimetern
- Farbskala zur Positionsanzeige – Rot bedeutet „zu hoch“, Silber bedeutet „zu tief“
- Zusätzlicher Schutz vor mechanischen Beschädigungen dank verstärkter Fußplatte
- Verfügt über einen Schieber zur Befestigung eines Laserdetektors
- Länge der Messlatte: 240 cm
- Länge im zusammengeklappten Zustand: 130 cm
- Anzahl der Segmente: 2
- Maßeinheiten: mm / cm
- Material: Aluminium
- Gewicht: 1 kg

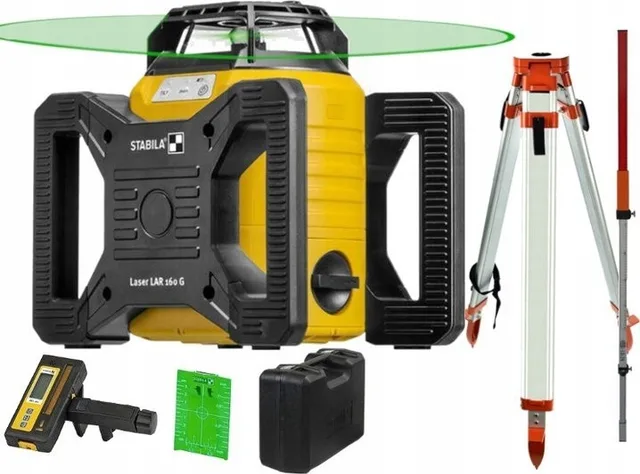

Im Lieferumfang enthalten
- Rotationslaser LAR 160G
- Aluminiumstativ
- Laserlatte + Schutzhülle
- Empfänger REC 160 RG
- Zielplatte
- Koffer
- 2 x D-Batterie 1,5 V
- 2 x AA-Batterie 1,5 V
- Bedienungsanleitung
