Beschreibung und Lieferumfang
Im Lieferumfang enthalten:
- Entlötstation ZD-915
- Entlötpistole mit montierter Spitze
- Zwei Ersatzspitzen
- Ersatzfilter
- 3 Reinigungsstäbe für verschiedene Spateldicken
- Aufsatz zum Verbinden der Station mit dem Handgriff
- Netzkabel
ZUSÄTZLICH KIT 31:
- 1 Stk. Antistatische ESD-Silikonmatte 300 x 200 mm
- 1 Stk. Dritte Hand mit Lupe und Beleuchtung
- 1 Stk. Zinn 0,8 mm 50 g
- 1 Stk. Kolophonium 20 g
- 1 Stk. Lötkolbenreiniger
- 1 Stk. Antistatisches Armband

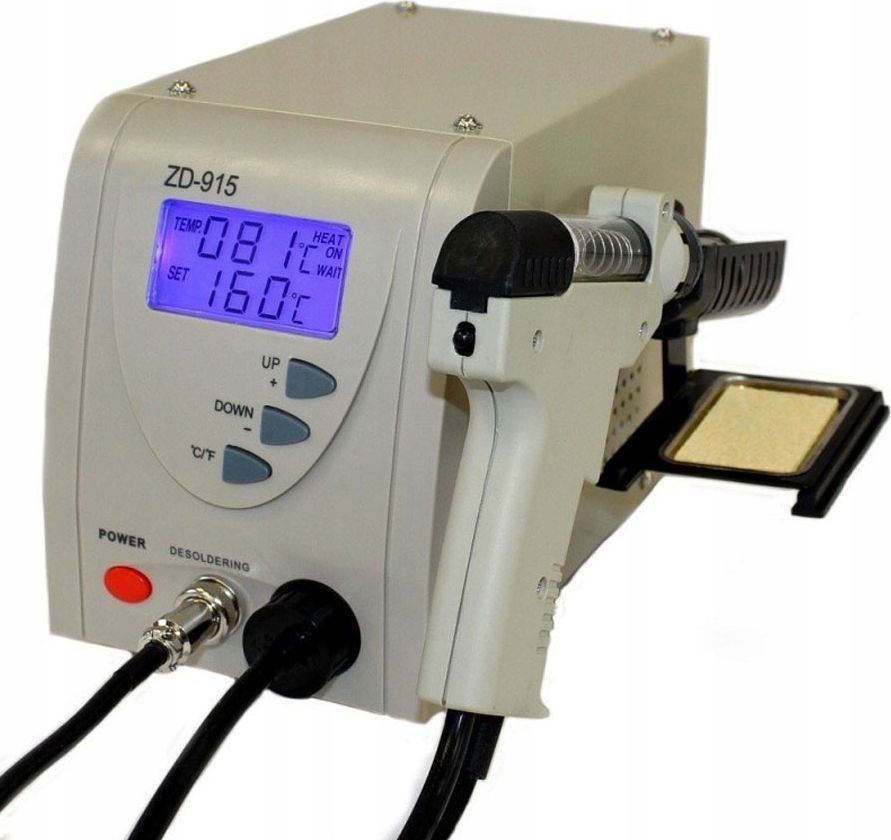

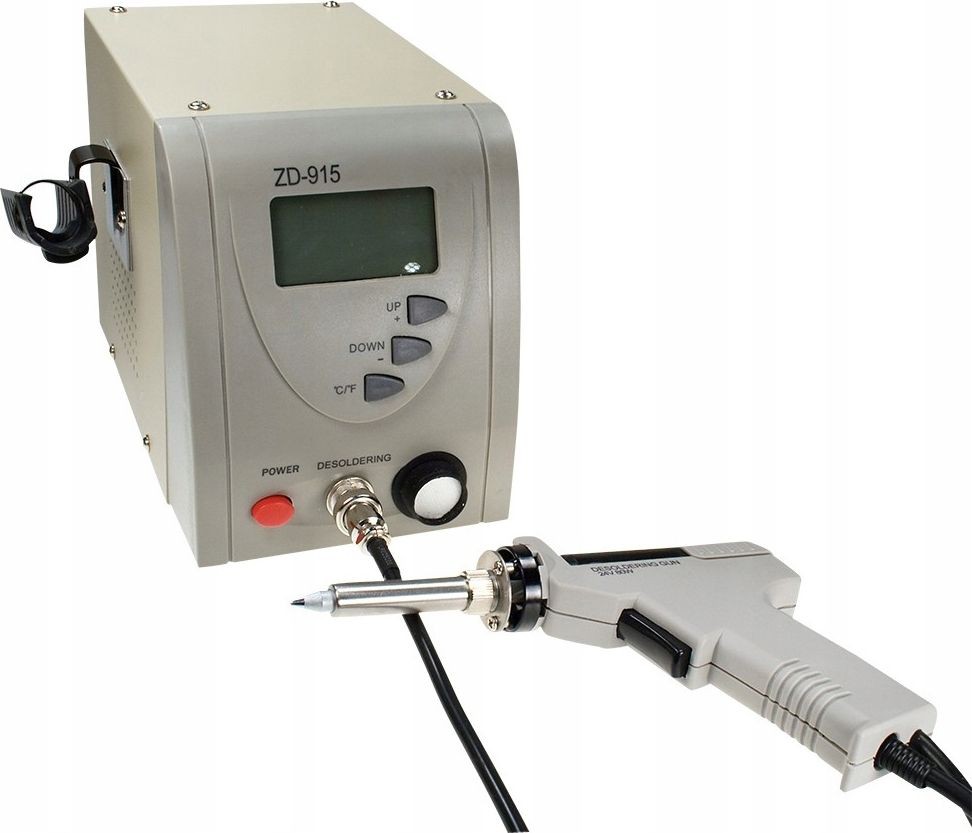

Lötstation zum Entfernen von elektronischen Bauteilen von Leiterplatten (PCB). Die Station verfügt über einen eingebauten Kompressor, der beim Betätigen des Pistolenabzugs startet und einen Unterdruck erzeugt. Im Vergleich zu herkömmlichen Absauggeräten ist sie komfortabler und ermöglicht ein schnelleres Arbeiten – sie erhitzt das Zinn selbst. Die Zentraleinheit ist mit einem großen und gut lesbaren LCD-Display mit Hintergrundbeleuchtung ausgestattet, das den eingestellten Temperaturwert sowie die am Lötspitzen gemessene (abgelesene) Temperatur anzeigt. Die Temperatur ist in Schritten von 1 °C im Bereich von 160 °C bis 480 °C einstellbar. Das leistungsstarke 90-W-Heizelement bewältigt viele schwierige Fälle.
Die Entlötstation eignet sich zum Entlöten von durchgesteckten elektronischen Bauteilen aus Leiterplatten (PCBs). Eine Entlötstation ist ein unverzichtbares Element in jeder professionellen Werkstatt. Die Spitze der Entlötstation, also die Düse, wird kontinuierlich auf den eingestellten Temperaturwert erhitzt. Das Heizelement des Kolben- bzw. Pistolenkopfs ist mit einem PTC-Sensor ausgestattet, der in das leistungsstarke 90-W-Heizelement integriert ist. Das Ganze wird vom Mikroprozessor der Entlötstation ZD-915 gesteuert, der eine präzise Temperaturregelung und -stabilisierung beim Entlöten elektronischer Bauteile gewährleistet.
Das keramische Heizelement wird automatisch vom Mikroprozessor gesteuert, wodurch die Spitze eine konstante und präzise eingestellte Temperatur aufweist. Die Temperatur wird gut lesbar auf dem LCD-Display angezeigt (Messung in Grad C oder F).
Die Entlötpistole ZD-915 ist relativ leicht und belastet die Hand des Bedieners auch bei längerem Einsatz nicht übermäßig.
Anwendungsbereiche der Lötpistole:
- Absaugen von Zinn
- Entlöten von elektronischen Bauteilen
- Baugruppen
- Entfernen von erhitztem Zinn
- Demontage von Elektronik
Technische Daten des Entlötgeräts ZD-915:
- Entlötstation – automatischer Absauger zum Absaugen von Zinn
- Versorgungsspannung: 220–240 V AC
- Heizleistung: 90 W (Spitzenleistung beim Aufheizen bis zu 140 W)
- Temperaturregelung der Düse: von 160 °C bis 480 °C
- Temperatureinstellung mit einer Auflösung von 1 °C
- digitale Temperatursteuerung
- digitales LCD-Display mit Hintergrundbeleuchtung
- Temperaturanzeige an der Spitze der Düse
- Pumpenleistung: 600 mm Hg
- Heizelementtyp: Keramik
- Abmessungen 29 x 19 x 22 cm
- Nettogewicht: 4,5 kg

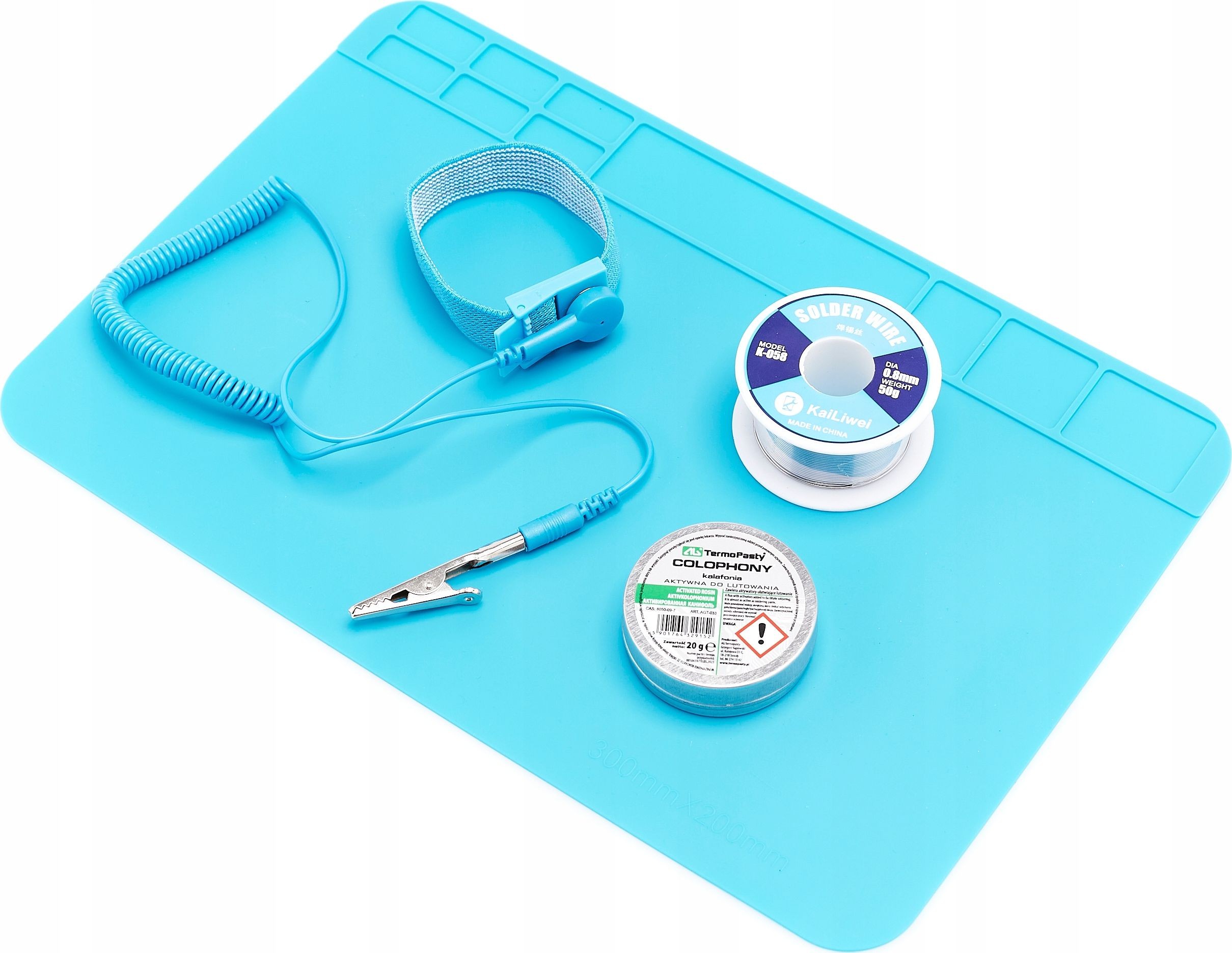

Hochwertige Silikonmatte mit profilierten Fächern, die den Arbeitskomfort in jeder Werkstatt verbessert. Die antistatischen Eigenschaften und die speziellen Fächer ermöglichen die Organisation und Sortierung von elektronischen Bauteilen, Schrauben usw. während der Arbeit. Die große, flache Oberfläche und die hohe Temperaturbeständigkeit ermöglichen das Löten von Platinen und Bildschirmen direkt auf der Matte. Die Matte ist beständig gegen sehr hohe Temperaturen bis zu 500 °C und ermöglicht das Löten direkt auf der Matte. Sie ist mit mehreren verschiedenen Fächern ausgestattet, in denen z. B. Schraubendreher, Schrauben, Flussmittel, Zinn und andere kleine, im Servicebereich verwendete Teile untergebracht werden können. Sie eignet sich ideal für Werkstätten, die sich mit der Reparatur von Mobiltelefonen, Tablets und Computern befassen, sowie für andere Bereiche, in denen eine solide, hochtemperaturbeständige Antistatikmatte benötigt wird. Die Matte kann mit Wasser, Isopropylalkohol oder einer anderen Reinigungsflüssigkeit für Leiterplatten gereinigt werden. Die Matte ist mit Organizerfächern ausgestattet, die es ermöglichen, den Arbeitsplatz perfekt in Ordnung zu halten – alle Schrauben und andere Metallkomponenten befinden sich an einem Ort.
Eigenschaften:
- Größe: 300 mm * 200 mm
- Material: umweltfreundliches organisches Silikon
- Hitzebeständig (500 °C)
- Flexibel, verformt sich nicht
- Rutschfest, nicht klebrig, isolierend, ESD-ausgeführt
- Organizer für Befestigungsschrauben
- Dicke: ca. 5 mm
- Unverzichtbarer Bestandteil jeder Werkstatt, sorgt für hohen Komfort und Arbeitssicherheit
Dritte Hand mit Lupe, LED-Beleuchtung und Halterung für Lötkolben – ZD-126-2. Die Lupe mit Arbeitsbereichsbeleuchtung und der Halter für den Lötkolben erleichtern die Arbeit erheblich. Im Set enthalten ist eine verstellbare Lupe mit Vergrößerungslinse und integrierter LED-Beleuchtung. Dank der großen Vergrößerungslinse und der 2 x LED-Leuchten ist das Bild sehr klar und deutlich. Sie kann von Juwelieren, Numismatikern, Elektronik-Servicetechnikern, Uhrmachern usw. verwendet werden. Ein ideales Set für elektronische und elektrische Arbeiten.

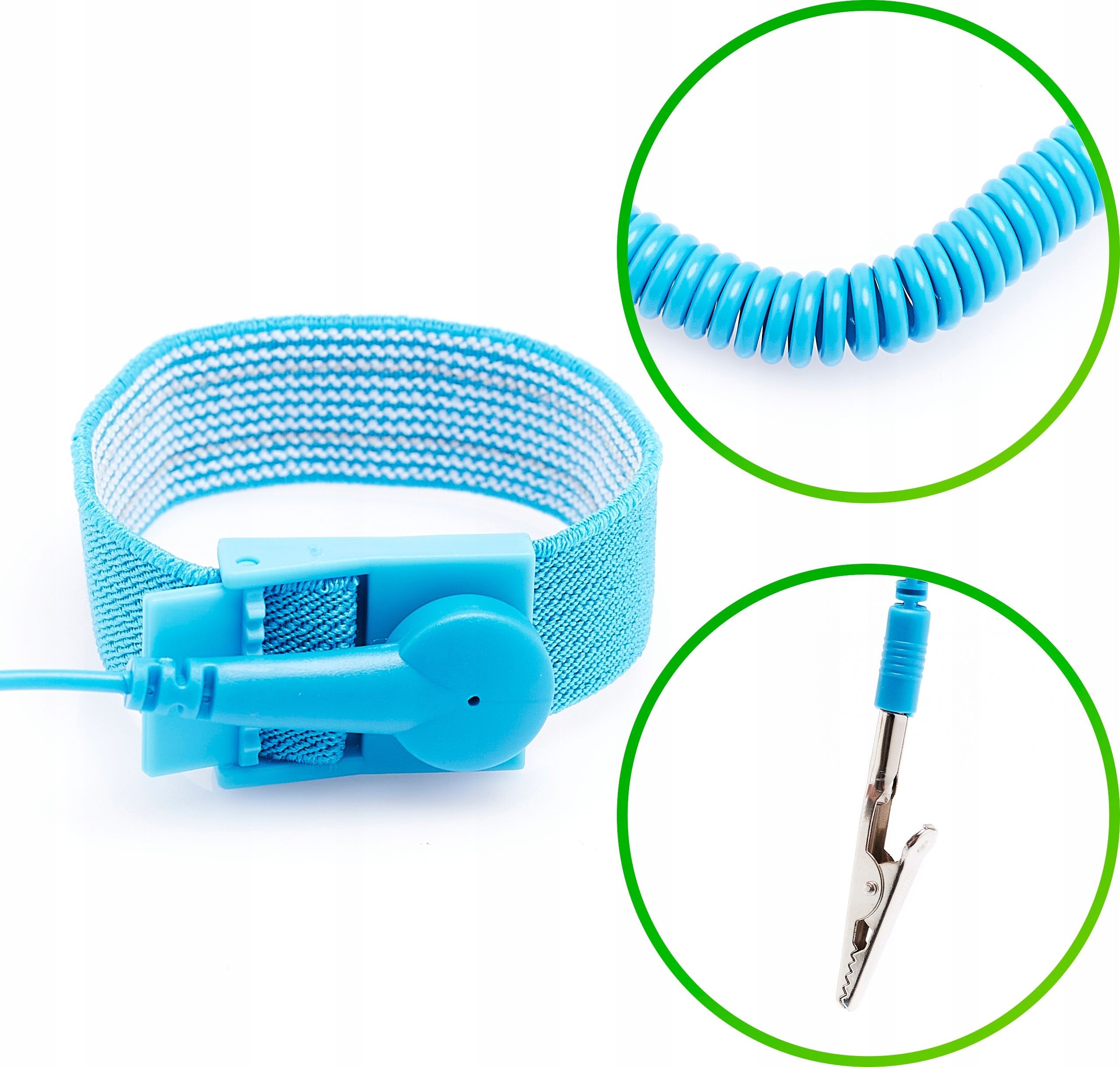

Das antistatische Armband ist das beliebteste und grundlegendste antistatische Produkt, das in der SMT-Industrie und an Fertigungslinien weit verbreitet ist. Es ist einfach in der Anwendung und kostengünstig. Grundsätzlich wird die statische Elektrizität am menschlichen Körper über das Armband und das Erdungskabel zur Erde abgeleitet. Daher muss die menschliche Haut während der Verwendung Kontakt mit dem Armband haben und das Erdungskabel muss direkt geerdet sein, um die Wirksamkeit zu gewährleisten. Dank des langen Spiralkabels mit einer Gesamtlänge von 1,8 m ist dem Benutzer Bewegungsfreiheit gewährleistet.
Der aus Messingspänen gefertigte Reiniger für Lötkolbenspitzen zeichnet sich durch hohe Haltbarkeit aus, muss nicht angefeuchtet werden und ist zudem wirksamer bei der Reinigung der Lötkolbenspitze von Zinnresten, Kolophonium und anderen Substanzen.
Das Lötmittel S-Sn45Pb55 wird hauptsächlich in der Elektronikindustrie zur Herstellung von Standardgeräten und elektronischen Bauteilen, in der Elektrotechnik sowie zum Löten von Bauteilen mit Zinn-, Zinn-Blei-, Cadmium-, Zink- und Silberbeschichtungen verwendet.
Spezifikation:
- Dicke: 0,80 mm
- Chemische Zusammensetzung: Sn45 Pb55 (bleihaltig)
- Schmelztemperatur: 183 – 190 °C
- Nettogewicht: 50 g
Flussmittel mit Zusatz von Aktivatoren, die das Löten erleichtern und die Oberflächen zusätzlich vor Oxidation schützen. Es leitet keinen Strom, eine Reinigung der Leiterplatte ist nicht erforderlich, es reagiert nicht mit Kupfer.
