Beschreibung und Lieferumfang
Entlötstation – Zinnabsauger ZD-915 + KIT34
✅ Lötstation zum Entfernen von elektronischen Bauteilen von Leiterplatten (PCB).
✅ Station mit eingebautem Kompressor, der beim Drücken des Pistolenabzugs anspringt und einen Unterdruck erzeugt.
✅ Im Vergleich zu herkömmlichen Absauggeräten ist sie komfortabler und ermöglicht schnelleres Arbeiten – sie erhitzt das Zinn selbst.

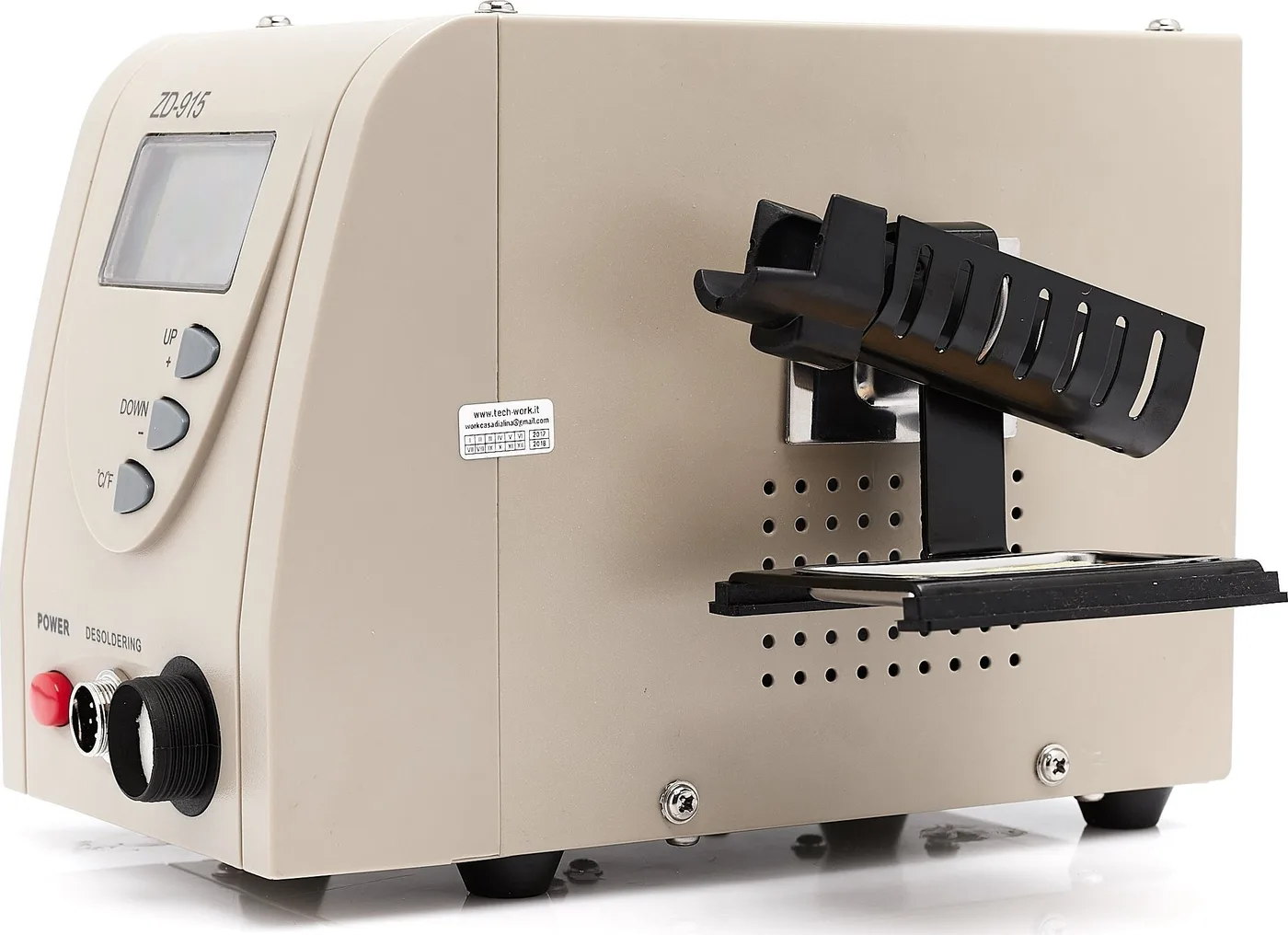

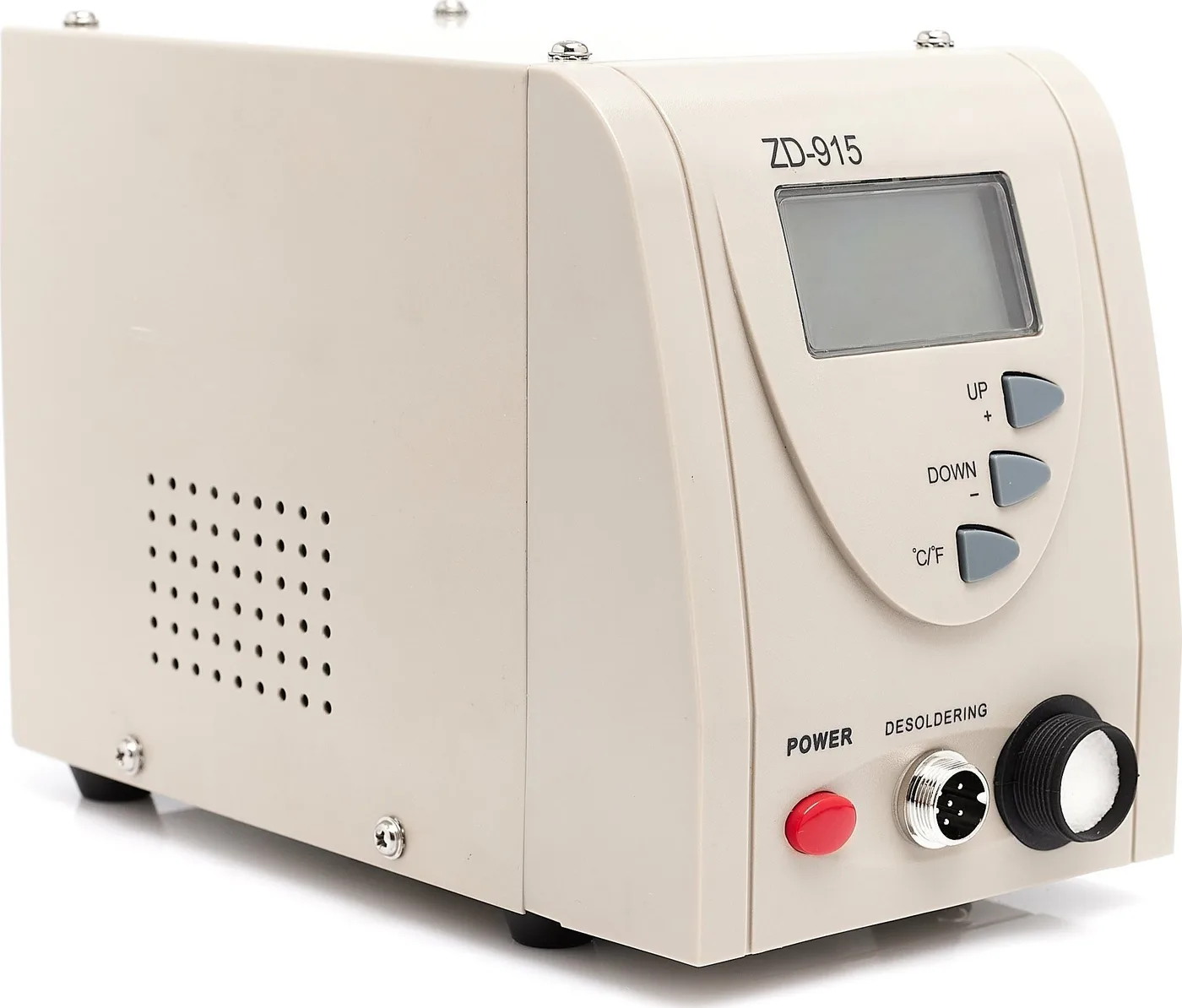

✅ Die Zentraleinheit ist mit einem großen, gut lesbaren LCD-Display mit Hintergrundbeleuchtung ausgestattet, das sowohl die eingestellte Temperatur als auch die an der Lötspitze gemessene (abgelesene) Temperatur anzeigt.
✅ Die Temperatur ist in Schritten von 1 °C im Bereich von 160 °C bis 480 °C einstellbar.
✅ Die Station verfügt über eine Sleep-Funktion, die die Lebensdauer des Heizelements verlängert: Wenn der Lötkolben 15 Minuten lang nicht benutzt wird, kühlt die Spitze automatisch auf 200 °C ab; sobald die Spitze angehoben wird, erfolgt eine erneute Aufheizung auf die eingestellte Temperatur.
✅ Das leistungsstarke 90-W-Heizelement bewältigt viele schwierige Fälle. Die Station ist aus hochwertigen Materialien gefertigt.
✔️ Die Entlötstation eignet sich zum Entlöten von Durchsteckbauteilen aus Leiterplatten (PCBs).
✔️ Die Entlötstation ist ein unverzichtbares Element in jeder professionellen Werkstatt. Die Spitze der Entlötstation, also die Düse, wird kontinuierlich auf den eingestellten Temperaturwert erwärmt.
✔️ Das Heizelement des Kolben-Pistolen-Aufsatzes ist mit einem PTC-Sensor ausgestattet, der in einen leistungsstarken 90-W-Heizkörper integriert ist.
✔️ Das Ganze wird vom Mikroprozessor des Entlötgeräts ZD-915 gesteuert, der eine präzise Temperaturregelung und -stabilisierung beim Entlöten von elektronischen Bauteilen gewährleistet.

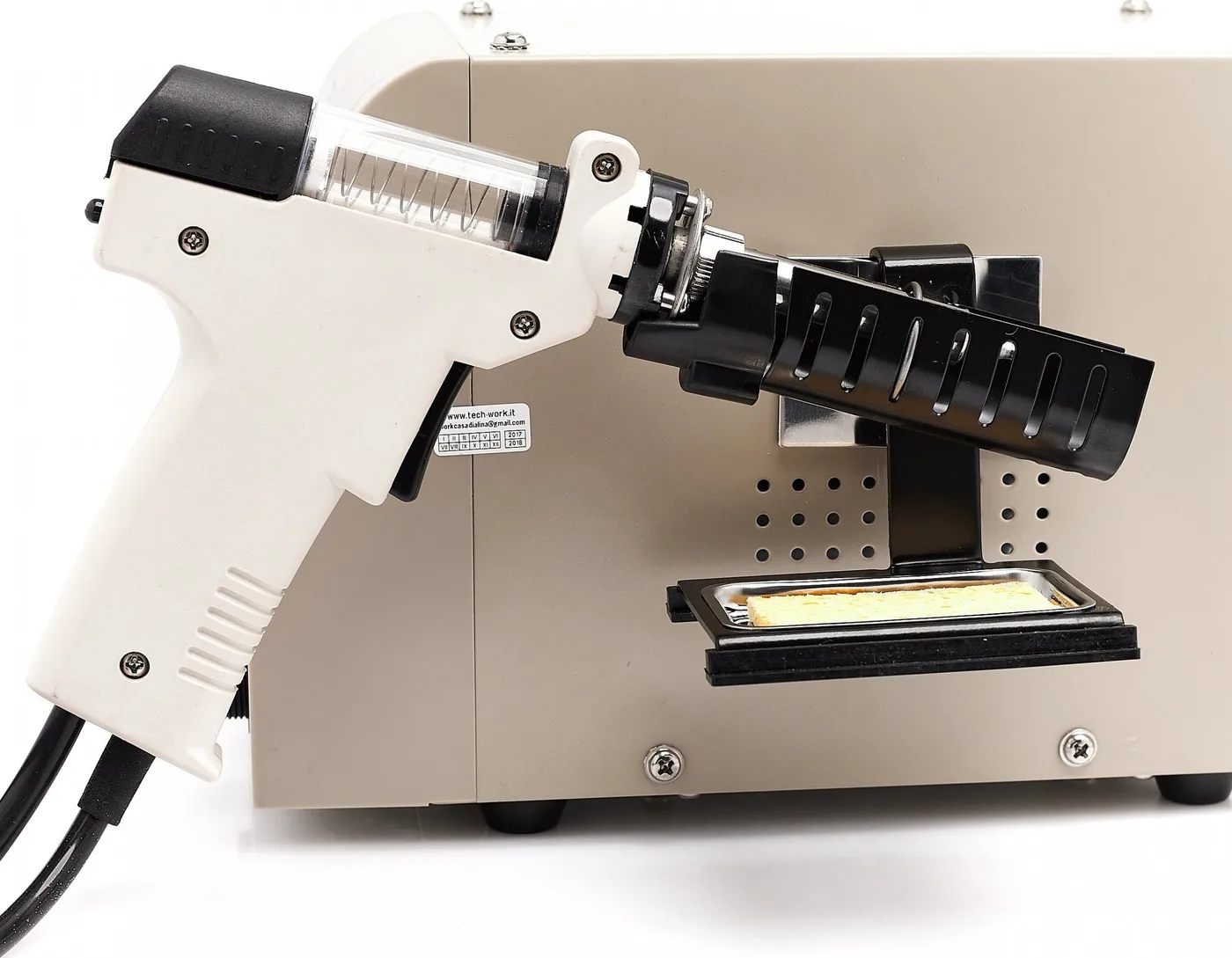

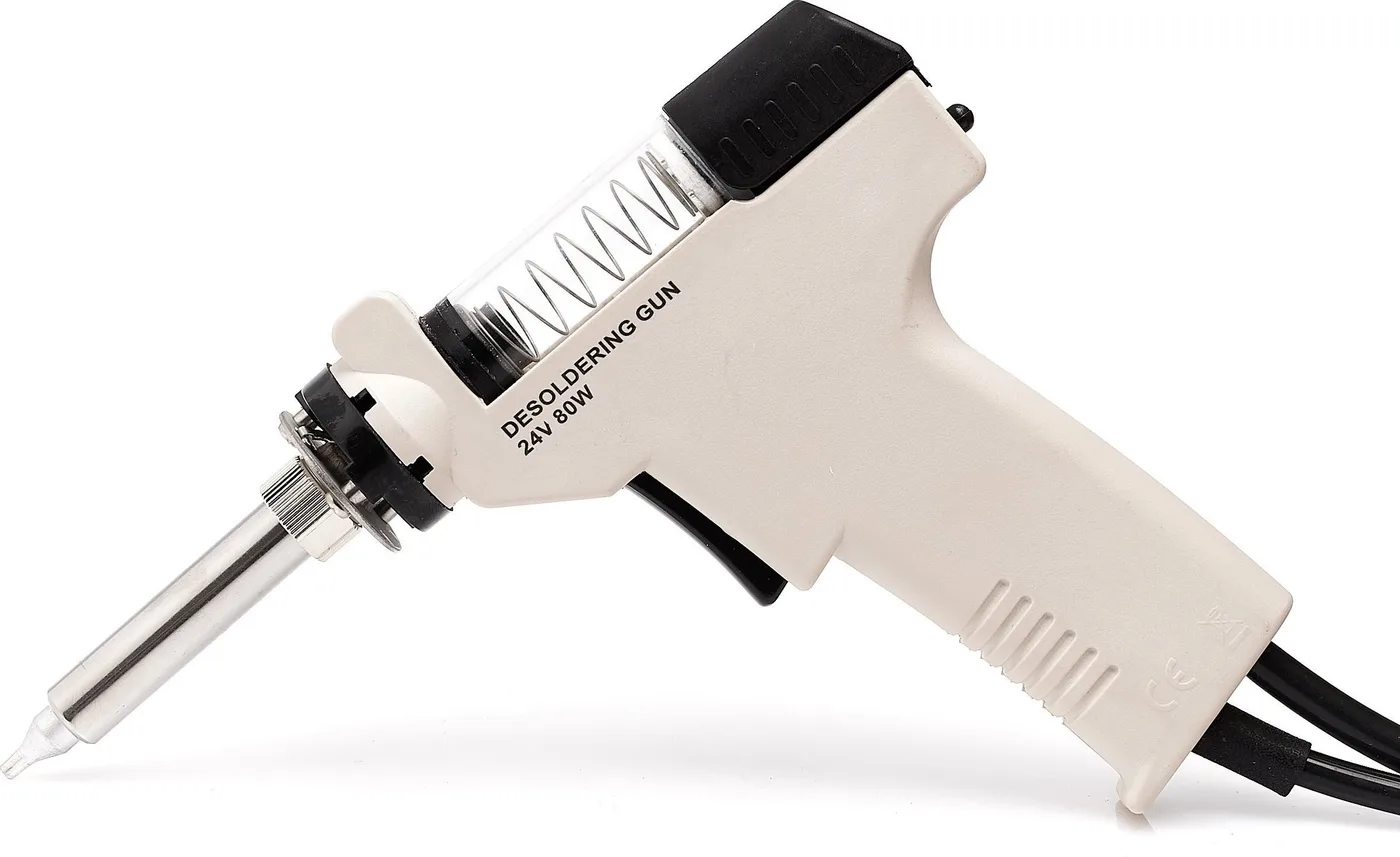

⚡ Die Entlötpistole ZD-915 ist relativ leicht und belastet die Hand des Bedieners auch bei längerem Einsatz nicht übermäßig. Sie besteht aus hochwertigem, entsprechend geformtem Kunststoff, der einen sicheren Halt gewährleistet und gegen hohe Temperaturen beständig ist.
⚡ Die Pistole ist mit einem leicht zu reinigenden Reparaturset ausgestattet (Behälter für das abgeschmolzene Zinn und Sperrschalter).
⚡ Die Kabellänge beträgt ca. 105 cm; das Kabel ist mit einer Silikonummantelung versehen, die für mehr Bewegungsfreiheit und vor allem für hohe Temperaturbeständigkeit sorgt.
✳️ Anwendungsbereiche der Entlötpistole:
✔️ Absaugen von Zinn
✔️ Entlöten von elektronischen Bauteilen;
✔️ von Bauteilen
✔️ Entfernen von erhitztem Zinn
✔️ Demontage von Elektronik
✳️ Technische Daten des Entlötgeräts ZD-915:
⚡ Entlötgerät – automatischer Absauger zum Absaugen von Zinn

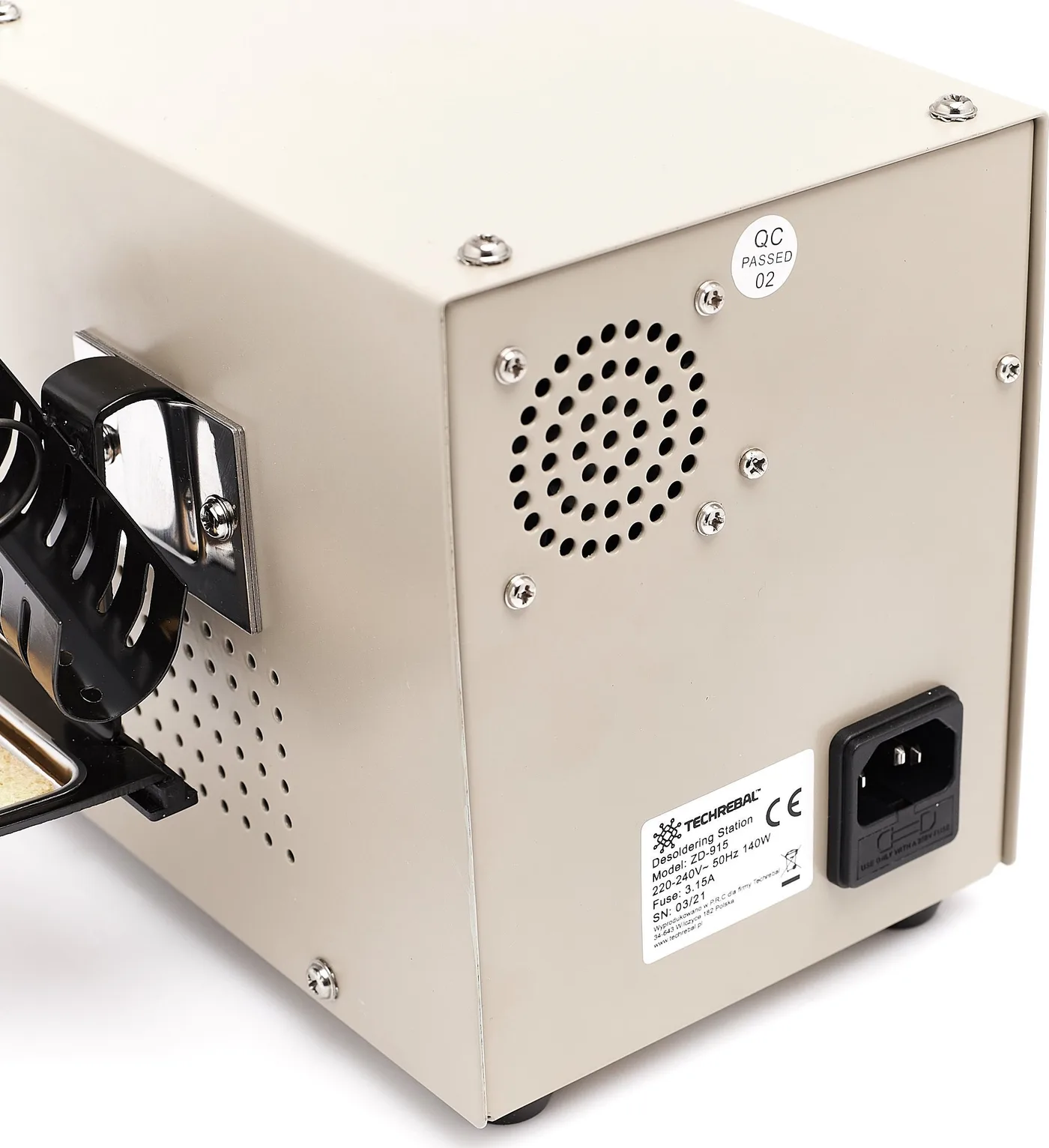

⚡ Versorgungsspannung: 220–240 V AC
⚡ Heizleistung: 90 W (Spitzenleistung beim Aufheizen bis zu 140 W)
⚡ Temperaturregelung der Düse: von 160 °C bis 480 °C
⚡ Temperaturregelung mit einer Auflösung von 1 °C
⚡ digitale Temperatursteuerung
⚡ Digitales LCD-Display mit Hintergrundbeleuchtung
⚡ Temperaturmessung an der Düsen-Spitze
⚡ Pumpenleistung: 600 mm Hg
⚡ Heizelementtyp: Keramik
⚡ Abmessungen 29 x 19 x 22 cm
⚡ Nettogewicht: 4,5 kg

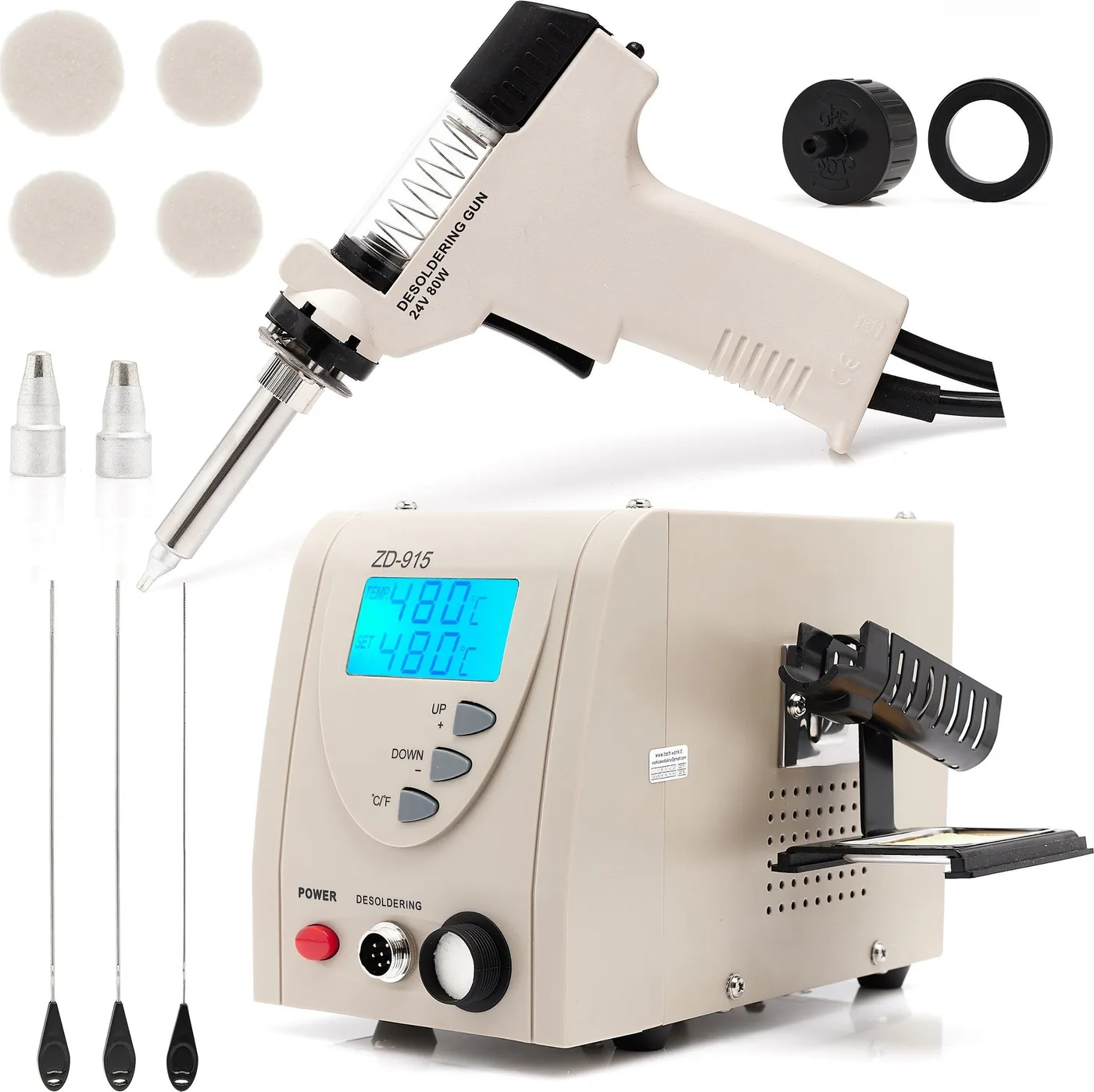

✳️ Im Lieferumfang enthalten:
1️⃣ Entlötstation ZD-915
2️⃣ Entlötpistole ZD-552A mit montierter Spitze (Düse)
3️⃣ Zwei Ersatzspitzen
4️⃣ Ersatzfilter
5️⃣ 3 Reinigungsstäbe für verschiedene Spateldicken

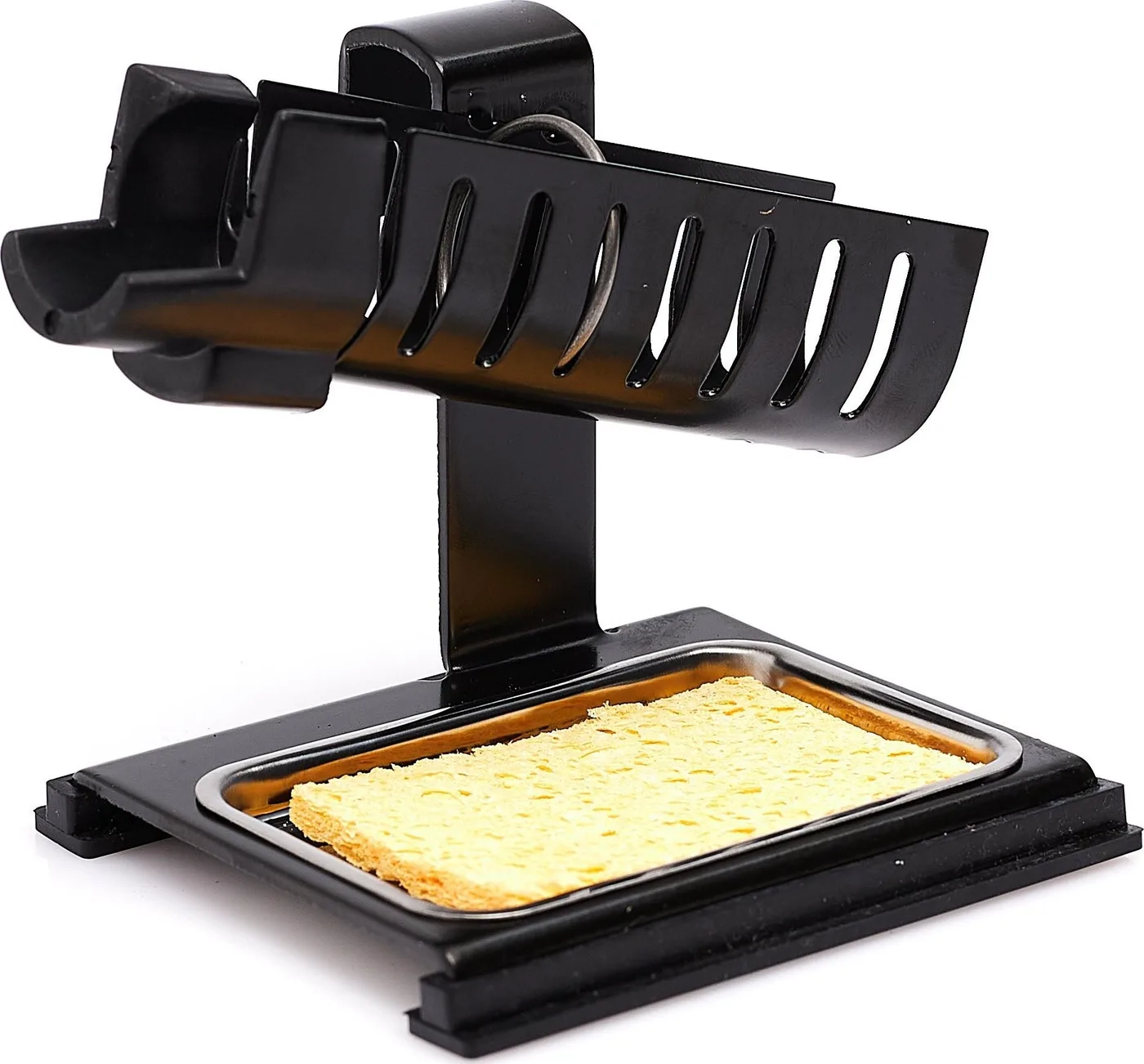

6️⃣ Aufsatz zur Verbindung der Station mit dem Griff sowie Schwamm zur Reinigung der Düsen (Spitzen)
7️⃣ Netzkabel
8️⃣ Flussmittel RMA-223 10 cc
9️⃣ Wick-Absaugband zum Entlöten 3 mm CP-3015
1️⃣0️⃣ Montagehalterung für Leiterplatten ZD-11E
1️⃣1️⃣ Techrebal-Zinn 10 g, 0,8 mm, in Fläschchen
✅ Universelles Lötzinn
✅ Ideal sowohl für Profis als auch für Anfänger
✅ Schmilzt leicht
✅ Ideal für LED-Streifen
Das Lötmittel S-Sn63Pb37 wird hauptsächlich in der Elektronikindustrie zur Herstellung von Standardgeräten und elektronischen Bauteilen, in der Elektrotechnik sowie zum Löten von Bauteilen mit Zinn-, Zinn-Blei-, Cadmium-, Zink- und Silberbeschichtungen verwendet.
Spezifikation:
✔️ Dicke: 0,80 mm
✔️ Chemische Zusammensetzung: Sn63 Pb37
✔️ Schmelztemperatur: ca. 350 °C (abhängig vom verwendeten Gerät)
✔️ Nettogewicht: 10 g
✅ Das Absaugband besteht aus einem Geflecht feiner Drähte und eignet sich ideal zum Entfernen von Zinn aus Lötstellen mittels Adhäsionsverfahren.
✅ Es ist unverzichtbar bei allen Reparaturen in Elektronikwerkstätten.
✅ Das Geflecht ist mit einer Schicht aus kristallinem Kolophonium (Flussmittel) überzogen. Dies verkürzt die Zeit der Zinnabsorption und verhindert eine Überhitzung des Bauteils. Das Kolophonium (Flussmittel) schützt das Geflecht vor Oxidation.
✳️ Abmessungen:
✔️ Größe: 3 mm
✔️ Länge: 1,5 m
✅ Hochwertiges Lötflussmittel
✅ Leicht zu verteilen
✅ Keine Reinigung erforderlich (NO CLEAN)
✅ Leicht aufzutragende Gelkonsistenz.
⚡ Flussmittel mit hoher Intensität und Benetzbarkeit der Lötfläche. Beeinträchtigt die Eigenschaften von IC- und PCB-Bauteilen nicht. Das Flussmittel wird auch zur Reparatur beschädigter Bälle sowie zum Ein- und Auslöten von z. B. BGA-Bausteinen in Mobiltelefonen verwendet.
✳️ Eigenschaften:
✔️ Leicht zu verteilen
✔️ Hohe Intensität
✔️ Hohe Benetzbarkeit der Lötfläche
✔️ Beeinträchtigt die Eigenschaften elektronischer Bauteile nicht
✔️ NO CLEAN – erfordert keine Reinigung
✔️ Einfache Anwendung dank Gelkonsistenz
✔️ Verhindert das Verkleben des geschmolzenen Lötmittels
✔️ Korrodiert nicht
✔️ Unverzichtbar für jede Werkstatt
✅ Halterung für Leiterplatten und Laminate.
✅ Dank der Halterung hast du beide Hände frei.
✅ Der Halter ist unverzichtbar und nützlich beim Löten von Leiterplatten.
✅ Der maximale Abstand der Halterung beträgt 20 cm.
✳️ Eigenschaften:
✔️ Ermöglicht die Aufnahme von Platinen mit einer Länge von bis zu 200 mm
✔️ Verstellbar um 360°
✔️ Der Halter zeichnet sich durch hohe Stabilität und einfache Montage der zu lötenden Leiterplatten aus
✔️ Wird bei der Reparatur von Smartphones und Leiterplatten verwendet
✔️ Einfache Befestigung von Leiterplatten
✔️ Einstellung der Plattenbreite und des Neigungswinkels der Leiterplatte
✳️ Spezifikationen:
✔️ Geräteabmessungen: 300 x 165 x 125 mm
✔️ Maximale Leiterplattengröße: 200 x 140 mm
✔️ Gewicht: ca. 450 g
