Beschreibung und Lieferumfang
Im Lieferumfang enthalten:
- Zentraleinheit der Station Yihua 938BD+
- Thermopinzette 907M
- Lötkolben 907L

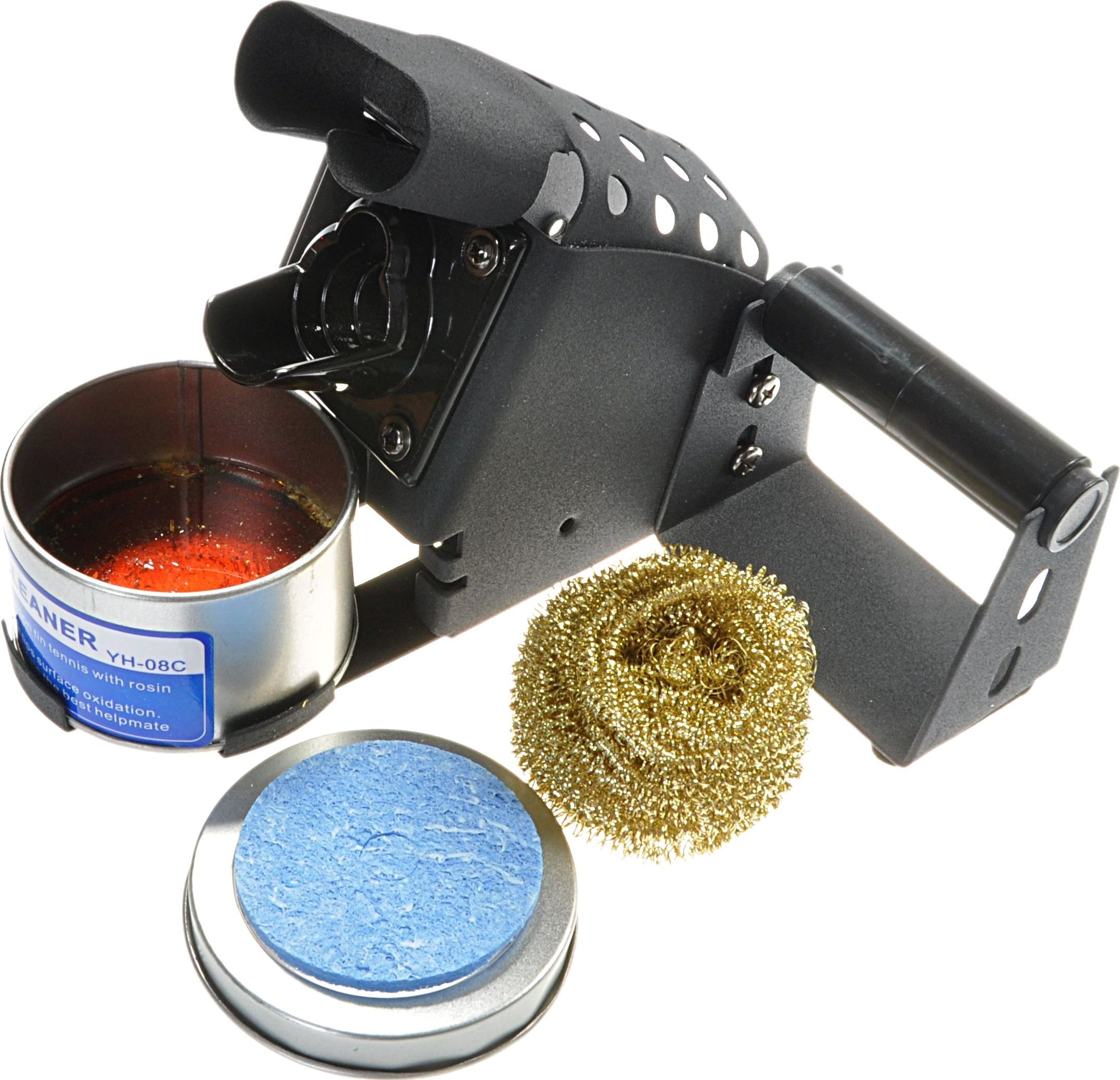

- Halterung für die Lötspitzen 907M + 907L mit Metallreiniger für Lötspitzen YH-08C und Schwamm
- Bedienungsanleitung in englischer Sprache
- 24 Monate Garantie auf Vorlage des Kaufbelegs
ZUSÄTZLICH KIT 4:
- 1 Stück ESD-antistatische Silikonmatte
- 1 Stück Spar-Absaugvorrichtung
- 1 Stück Geflecht 1 mm x 1,5 m ZD-180
- 1 Stück Zinn 12 g 60/40 1 mm
- GSM-Werkzeugset zur Reparatur von Handys/Tablets, 8-teilig
- 1 Stk. Lötflussmittel Yihua 80 g
Antistatische ESD-Matte von Yihua – Hochwertige Silikonmatte mit profilierten Fächern, die den Arbeitskomfort in jeder Werkstatt verbessert. Die Matte ist bei direktem Kontakt bis zu 230 °C und bei Kontakt mit heißer Luft bis zu 300 °C hitzebeständig. Die antistatischen Eigenschaften und die speziellen Fächer ermöglichen die Organisation und Sortierung von elektronischen Bauteilen, Schrauben usw. während der Arbeit. Die große, flache Oberfläche mit den Maßen 359 x 260 x 5 mm sowie die hohe Temperaturbeständigkeit ermöglichen das Löten von Platinen und Bildschirmen, die direkt auf der Matte liegen.
Zinnabsauger – Absaugvorrichtung zum Entfernen von überschüssigem Zinn beim Löten. Zeichnet sich durch hohe Saugkraft, geringes Gewicht sowie hohe Haltbarkeit und Hitzebeständigkeit aus. Verfügt über einen Kolben mit Einfachdichtung sowie ein ergonomisches Gehäuse mit ansprechendem Design
Geflecht 1 mm x 1,5 m – Das Saugband besteht aus einem Geflecht feiner Drähte und ist die ideale Lösung zum Entfernen von Zinn aus Lötstellen mittels Adhäsionsverfahren. Es ist unverzichtbar bei allen Reparaturen in Elektronikwerkstätten.
Zinn 60/40 1 mm – Lötzinn für Weichlöten. Drahtdurchmesser 1,00 mm, 12 g pro Spule, ungiftig und umweltfreundlich, frischer Geruch, weniger Schweißspritzer, wenig Rauch, verursacht keine Korrosion.
GSM-Werkzeugset für die Reparatur von Handys/Tablets – Das Set enthält: Pentalobe-Schraubendreher 0,8 mm; Kreuzschlitz-Schraubendreher 1,5 mm; Schlitzschraubendreher 2 mm; Saugnapf mit Halterung für Bildschirme; Dreieckschlüssel; Winkelöffner
Lötflussmittel 80 g – Hochwertige Lötpaste, leicht zu verteilen, mit hoher Intensität und Benetzbarkeit der Lötfläche. Beeinträchtigt die Eigenschaften von IC- und PCB-Bauteilen nicht, korrodiert nicht, muss nicht gereinigt werden. Die Siedetemperatur liegt nur geringfügig über der Schmelztemperatur des Lötzinns. Sie hat eine gelartige Konsistenz, was die Anwendung erleichtert.
Lötstation mit Lötkolben und Heißluftpistole Yihua 938BD+ 2-in-1
Die Lötstation Yihua 938BD+ ist ein 2-in-1-Gerät, das einen Lötkolben und eine Heißluftpistole kombiniert. Die Thermopinzette erleichtert die Demontage von Durchsteck- und SMD-Bauteilen. Dank zweier Heizpunkte lässt sich das Bauteil sehr schnell und ohne Überhitzung von der Platine entfernen. So sparen wir Zeit und minimieren das Risiko einer Beschädigung von Bauteilen, die wiederverwendet werden sollen.
Dank des leistungsstarken Heizelements erreicht der Lötkolben sehr schnell die eingestellte Temperatur und gleicht Wärmeverluste während des Betriebs rasch aus. Dadurch kann die Betriebstemperatur im Vergleich zu günstigeren Modellen gesenkt werden.
In der Station 938BD+ wurden Funktionen implementiert, die in wesentlich teureren Modellen verfügbar sind und den Komfort und die Arbeitssicherheit verbessern: Temperaturspeicher, Sleep-Funktion und automatische Abschaltung.
Merkmale der Yihua 938BD+
- Zwei-in-Eins-Gerät: Kombination aus Lötkolben und Heißluftpistole
- Großes, gut lesbares LCD-Display
- Die Steuerung mittels eines Mikrocontrollers von Samsung gewährleistet eine hohe Temperaturstabilität und schnelles Aufheizen
- Hochwertige Heizelemente für eine lange Lebensdauer
- Geschützt vor elektrostatischen Entladungen (ESD)
- Ergonomischer Thermopinzettengriff mit Silikonüberzug für besseren Halt
- Gehäuse aus hochwertigen, langlebigen und ästhetischen Materialien
- Geringer Platzbedarf am Arbeitsplatz
- Langes Kabel zum Griff (ca. 1,5 m)
- Die Heißluftpinzette ermöglicht eine schnelle und effektive Demontage von elektronischen Bauteilen
Hauptfunktionen der Yihua 938BD+ Station
- 3 voreingestellte Temperaturen: Schnelle Einstellung einer zuvor programmierten Temperatur durch Auswahl der Tasten 1, 2 oder 3. Separat für beide Geräte.
- Sleep-Funktion: Wenn der Kolben für einen voreingestellten Zeitraum von 1–99 Minuten nicht benutzt wird, wechselt er in den Ruhemodus, in dem die Temperatur auf 200 °C gesenkt und in diesem Bereich gehalten wird, bis die Station wieder benutzt wird. Dies verlängert die Lebensdauer der Spitzen und Heizelemente. Bei einer Zeiteinstellung von 0 ist die Funktion nicht aktiv.
- Automatische Abschaltfunktion: Nachdem die Station in den Ruhemodus gewechselt ist, verbleibt sie für einen Zeitraum von 1 bis 99 Minuten in diesem Zustand. Wird sie während dieser Zeit nicht benutzt, schaltet sie sich automatisch ab. Dies spart Strom und erhöht die Sicherheit am Arbeitsplatz, den der Servicetechniker möglicherweise bereits verlassen hat, ohne zuvor daran gedacht zu haben, die Geräte auszuschalten.
- Temperaturkorrekturfunktion: Nach dem Austausch von Heizelementen, Spitzen oder einer Änderung der Arbeitsumgebung sollte die Station neu kalibriert werden. Die Temperaturkorrektur ermöglicht eine Änderung im Bereich von +/- 50°
- 2 wählbare Temperaturskalen: Die Temperatur kann sowohl in Celsius als auch in Fahrenheit angezeigt werden
Technische Daten der Station Yihua 938BD+:
- Versorgungsspannung: 220–240 V AC
- Leistungsaufnahme: 150 W
- Temperaturbereich: 100–480 °C
- LCD-Display
- Temperaturstabilität: +/-2 °C
- Erdpotential an der Spitze: <2 mV
- Erdungswiderstand an der Spitze: <2 Ohm
- Abmessungen der Station: 150 x 136 x 93 mm (Tiefe x Breite x Höhe)
- Betriebstemperatur von 0 bis 40 °C
- Kompakte Bauweise mit gut lesbarem LCD-Display.
- Funktionen: 3 voreingestellte Temperaturen, Sleep-Modus, automatische Abschaltung, digitale Temperaturkorrektur, Skala C oder F
