Beschreibung und Lieferumfang

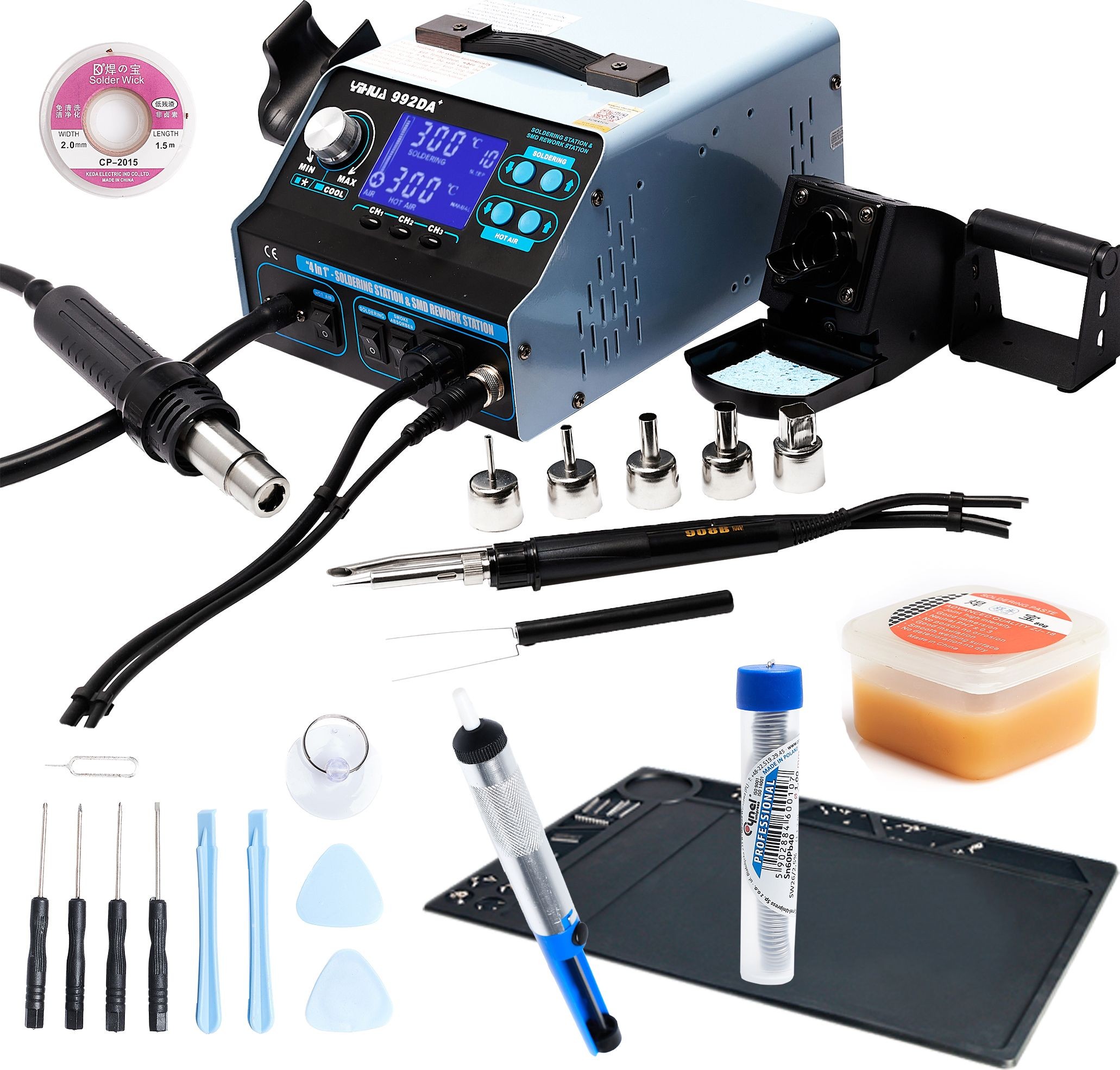

Im Lieferumfang enthalten:
- Yihua 992DA+ Station mit Abzug
- Ständer für Heißluftlötkolben
- Düsensatz: rund mit 2,5 mm Durchmesser, rund mit 4,4 mm Durchmesser, rund mit 6 mm Durchmesser, rund mit 9 mm Durchmesser, quadratisch 12x12 mm
- Halterung für Lötkolben mit Reinigungsschwamm

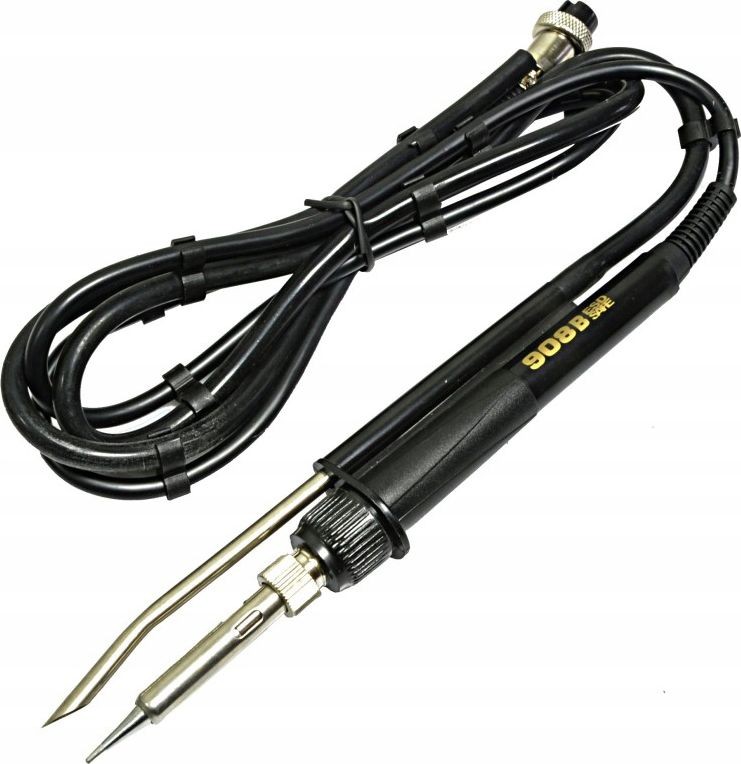

- Spitzenkolben 908B mit T-B-Spitze und Absaugvorrichtung
- Greifer zum Anheben von Baugruppen
- Ersatzfilter für die Dampfrückführung
- Stromkabel
ZUSÄTZLICH KIT 4:
- 1 Stk. Antistatische ESD-Silikonmatte
- 1 Stk. Spar-Absauggerät
- 1 Stk. Geflecht 2 mm x 1,5 m ZD-180
- 1 Stk. Zinn 10 g, 1 mm, in Fläschchen
- GSM-Werkzeugset zur Reparatur von Handys/Tablets, 10-teilig
- 1 Stk. Lötflussmittel Yihua 80 g
Antistatische ESD-Matte von Yihua – Hochwertige Silikonmatte mit profilierten Fächern, die den Arbeitskomfort in jeder Werkstatt verbessert. Die Matte ist bei direktem Kontakt bis zu 230 °C und bei Kontakt mit heißer Luft bis zu 300 °C hitzebeständig. Die antistatischen Eigenschaften und die speziellen Fächer ermöglichen die Organisation und Sortierung von elektronischen Bauteilen, Schrauben usw. während der Arbeit. Die große, flache Oberfläche mit den Maßen 359 x 260 x 5 mm sowie die hohe Temperaturbeständigkeit ermöglichen das Löten von Platinen und Bildschirmen, die direkt auf der Matte liegen.
Zinnabsauger – Absaugvorrichtung zum Entfernen von überschüssigem Zinn beim Löten. Zeichnet sich durch hohe Saugkraft, geringes Gewicht sowie hohe Haltbarkeit und Hitzebeständigkeit aus. Verfügt über einen Kolben mit Einfachdichtung sowie ein ergonomisches Gehäuse mit ansprechendem Design
Geflecht 2 mm x 1,5 m – Das Saugband besteht aus einem Geflecht aus feinen Drähten und ist die ideale Lösung zum Entfernen von Zinn von Lötstellen durch Adhäsion. Es ist bei allen Reparaturen in Elektronikwerkstätten unverzichtbar.
Zinn – Das Lötmittel S-Sn60Pb40 wird hauptsächlich in der Elektronikindustrie zur Herstellung von Standardgeräten und elektronischen Bauteilen, in der Elektrotechnik sowie zum Löten von Bauteilen mit Zinn-, Zinn-Blei-, Cadmium-, Zink- und Silberbeschichtungen verwendet.
GSM-Werkzeugsatz für die Reparatur von Handys/Tablets, 10-teilig. Der Satz enthält u. a.: einen 0,8-mm-Pentalobe-Schraubendreher; einen 1,5-mm-Kreuzschlitzschraubendreher; einen 2-mm-Flachschraubendreher; einen Saugnapf mit Halterung für Bildschirme; einen Dreieckschlüssel; einen Winkelöffner
Lötflussmittel 80 g – Hochwertige Lötpaste, leicht zu verteilen, mit hoher Intensität und Benetzbarkeit der Lötfläche. Beeinträchtigt die Eigenschaften von IC- und PCB-Bauteilen nicht, korrodiert nicht, muss nicht gereinigt werden. Die Siedetemperatur liegt nur geringfügig über der Schmelztemperatur des Lötzinns. Sie hat eine gelartige Konsistenz, was die Anwendung erleichtert.

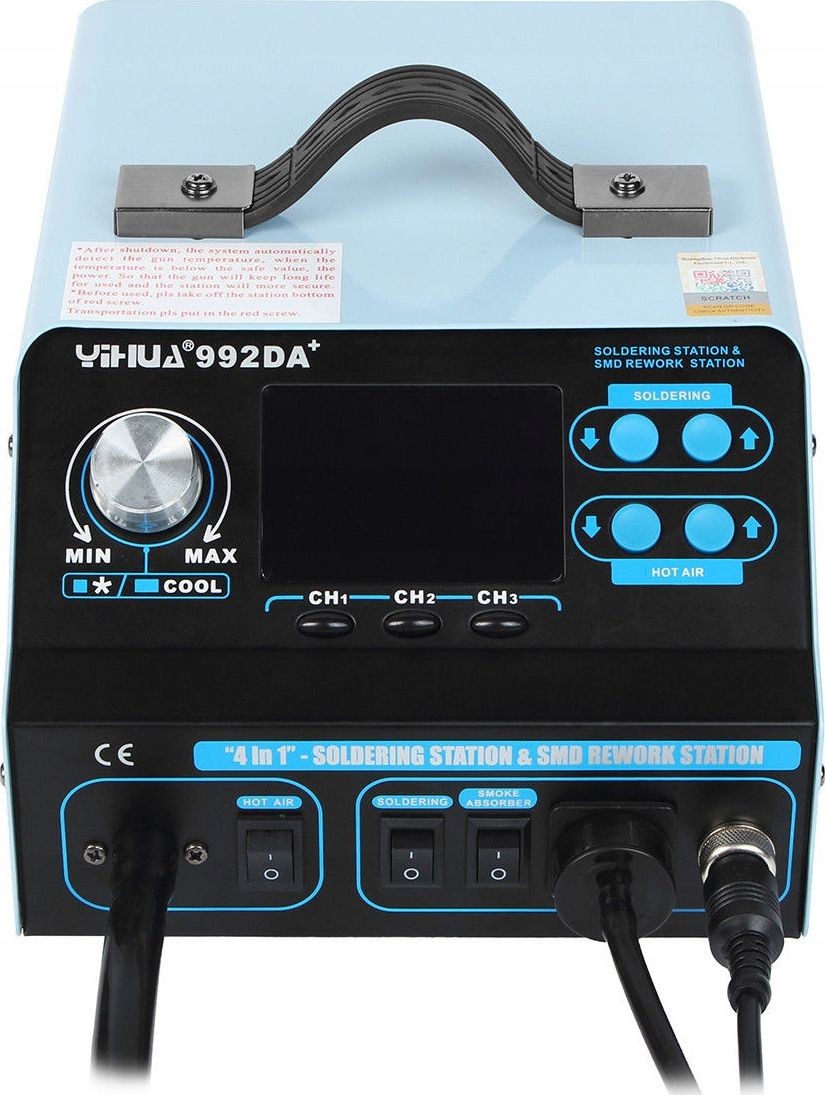

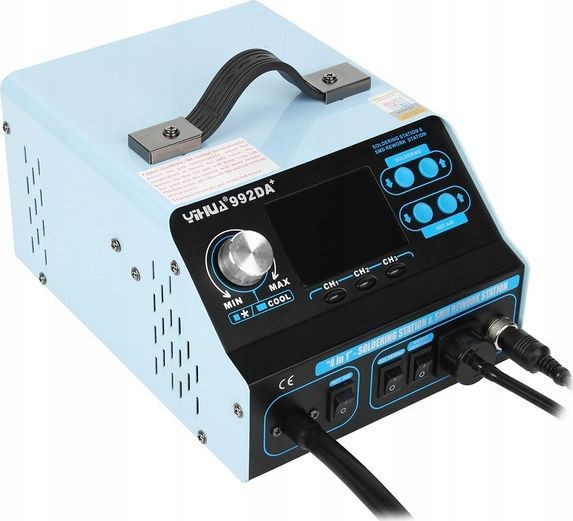

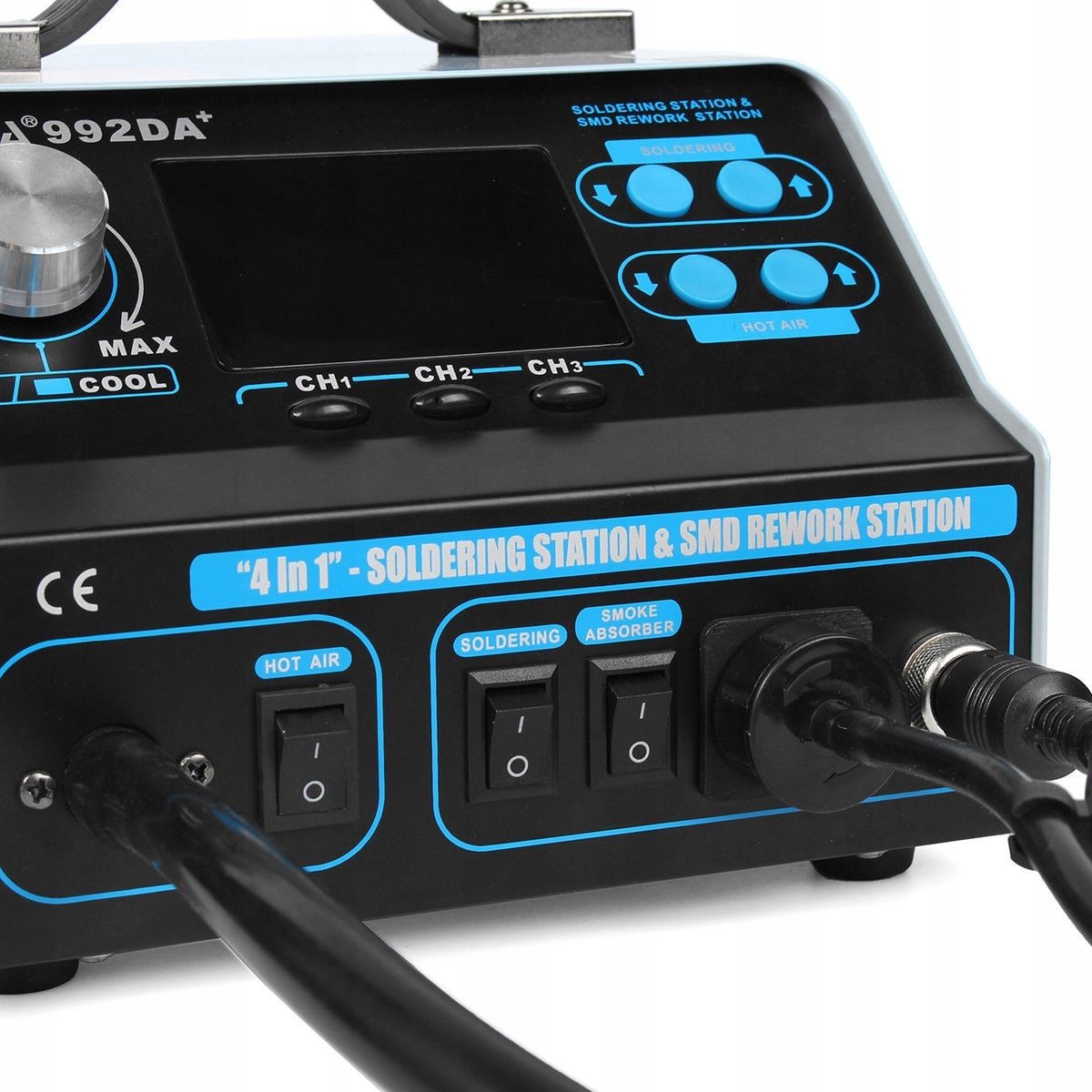

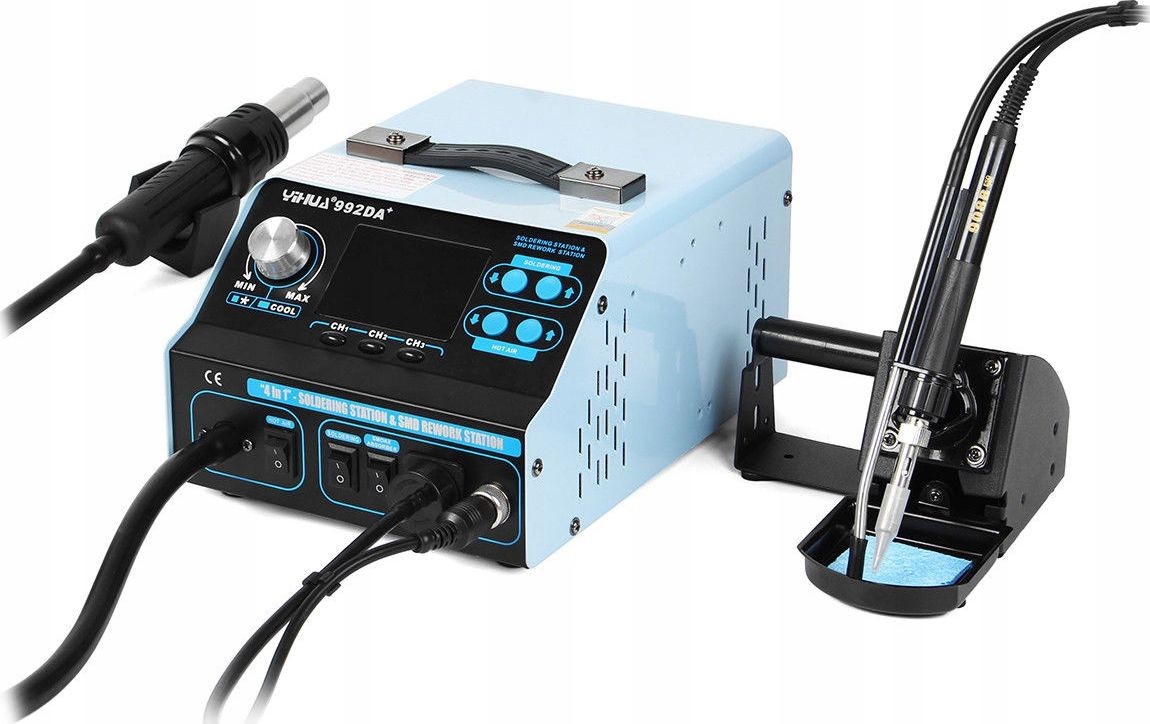

Das Gerät Yihua 992DA+ ist eine Heißluft-Lötstation (Hotair) sowie ein Lötkolben (75 W) und wird zum Löten und Entlöten von elektronischen Bauteilen verwendet. Die Station ist mit einem Mikroprozessor mit präzisem PID-Regler ausgestattet, der die Betriebsparameter überprüft und auf die vorgegebenen Werte korrigiert.
Das Modell 992D+ zeichnet sich unter anderem durch folgende Merkmale aus:
- 3 Arbeitsprogramme – die Station kann 3 Arbeitsprogramme für Heißluft und Lötkolben speichern. Je nach Art der Arbeit – Montage oder Demontage – stellen wir das entsprechende Programm ein.
- Heißluftbetrieb im Automatik- und Handmodus: Automatik – Nach dem Ablegen des Kolbens schaltet das System die Heizung aus und kühlt den Kolben auf eine sichere Temperatur ab; Hand – Nach dem Ablegen des Kolbens heizt das System das Heizelement weiter auf; vor Beendigung der Arbeit wird empfohlen, in den Automatikmodus zu wechseln.
- Funktion zur Temperaturkorrektur in Abhängigkeit von externen Parametern
- Betrieb im C/F-Modus – Möglichkeit, die Einheiten zu ändern, in denen die Temperatur angezeigt wird.
- Sleep-Funktion für die Lötkolben – wenn der Kolben für eine zuvor eingestellte Zeit (0–99 Min.) nicht benutzt wird, schaltet das System ihn in den Sleep-Modus, d. h. es kühlt ihn auf eine Temperatur von 200 °C ab, was eine längere Lebensdauer des Geräts gewährleistet.
- Lötkolben mit einem schnell aufheizbaren Heizelement, das eine stabile Temperatur aufrechterhält und elektrostatisch sicher ist.
- Dampfabsaugung – die Station verfügt über eine Absaugvorrichtung für gefährliche Dämpfe.
Technische Daten:
- Versorgungsspannung: 220 V bis 240 V / 50 Hz (Netzstrom)
- Leistungsaufnahme: 720 W
- Die Station wird über einen Mikrocontroller gesteuert, der eine hohe Betriebsstabilität gewährleistet
- Das Gerät verfügt über einen PID-Regler
- Kompakte Bauweise mit großem und gut lesbarem LCD-Display
- Kühlfunktion
Hotair-Lötkolben:
- Die Luftzufuhr erfolgt über einen Kompressor im Inneren der Station
- Luftdurchsatz: bis zu 28 l/min
- Stufenlose Temperaturregelung über den gesamten Bereich
- Temperaturregelung der Heißluft: von 100 °C bis 480 °C
- Temperaturstabilität: +/-1 °C
- LCD-Anzeige mit Angabe der tatsächlichen Gebläseleistung
- Andreasler / Automatik-Betriebsmodus
- Übertemperaturschutz mit Alarmmeldung
- Länge des Kolbenkabels: bis zu 90 cm
Lötkolben
- Temperaturregelung der Spitze: von 200 °C bis 480 °C
- Temperaturstabilität: +/- 1 °C
- Spitzenleistung des Lötkolbens: von 72 bis 75 W
- Widerstand gegen Erde: bis zu 2 Ω
- Potential gegenüber Erde: bis zu 2 mV
- ESD-sicheres System
- Länge des Lötkolbenkabels: bis zu 100 cm
- Sleep-Modus: wird nach 0–99 Minuten Inaktivität aktiviert
