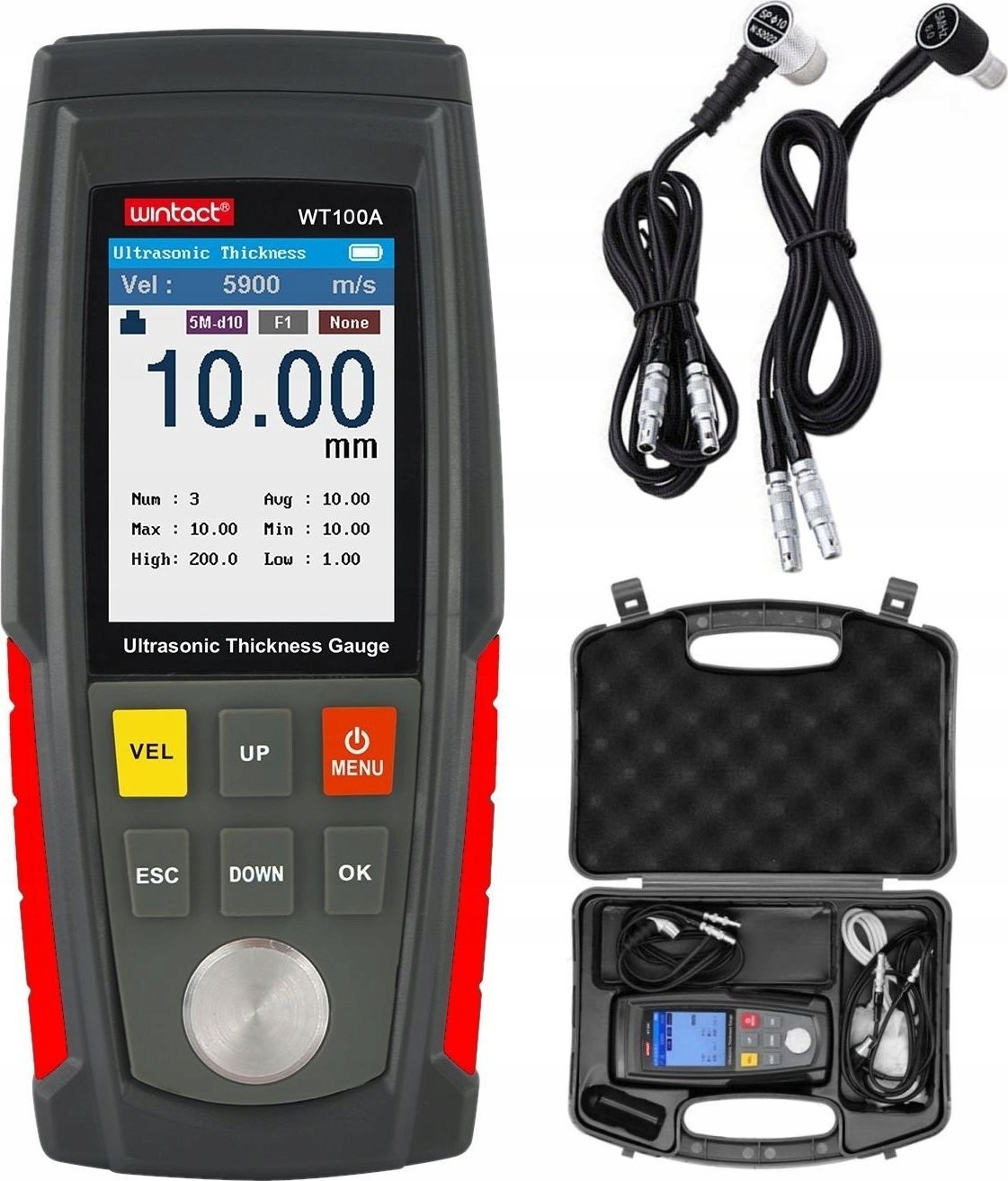

ULTRASCHALL-MATERIALDICKENMESSGERÄT

ULTRASCHALL-DICKENMESSGERÄT

✔️ DICKENMESSGERÄT

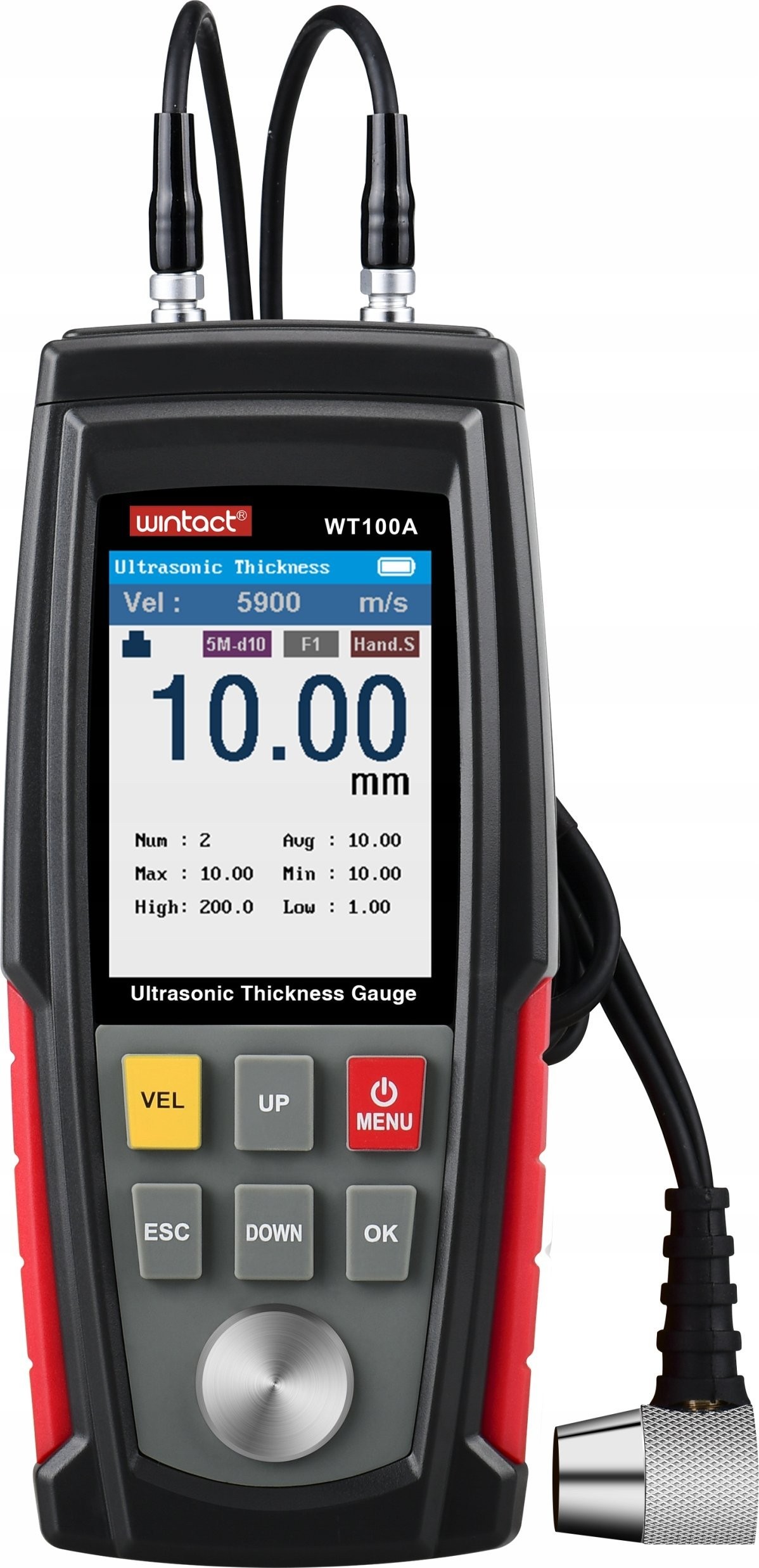

Ein modernes, benutzerfreundliches und mit zahlreichen Funktionen ausgestattetes Ultraschall-Dickenmessgerät, das über einen Mikroprozessor verfügt und eine schnelle sowie zerstörungsfreie Messung der Materialdicke und der Schallausbreitungsgeschwindigkeit ermöglicht.

✔️ VIELSEITIGER EINSATZ

Das Gerät wird zur präzisen Messung der Dicke verschiedener Materialien oder Bauteile in der Fertigungsindustrie eingesetzt. Es eignet sich hervorragend für die Wartung von Rohrleitungen oder Druckbehältern. Es ist nützlich in der Produktion, der Metallbearbeitung, der Qualitätskontrolle von Waren und anderen Kontrollbereichen.

✔️ IN VIELEN BRANCHEN EINSETZBAR

Mit dem Gerät kann die Dicke jedes Materials gemessen werden, das Ultraschallwellen gut leitet und dessen Ober- und Unterseite parallel zueinander sind, z. B. Metall, Kunststoff, Keramik und Glas, Aluminium, Kupfer, Gold, Harz, Wasser, Glyzerin usw., mit Ausnahme von Gusseisen, dessen Moleküle zu groß sind.

EIGENSCHAFTEN DES GERÄTS

✔️ Das Ultraschall-Dickenmessgerät verfügt über folgende Eigenschaften:

1. Menübedienung

2. Farbdisplay HD-Anzeige

3. Speicherfunktion

4. Einstellbare Bildschirmhelligkeit

5. Automatische Abschaltfunktion

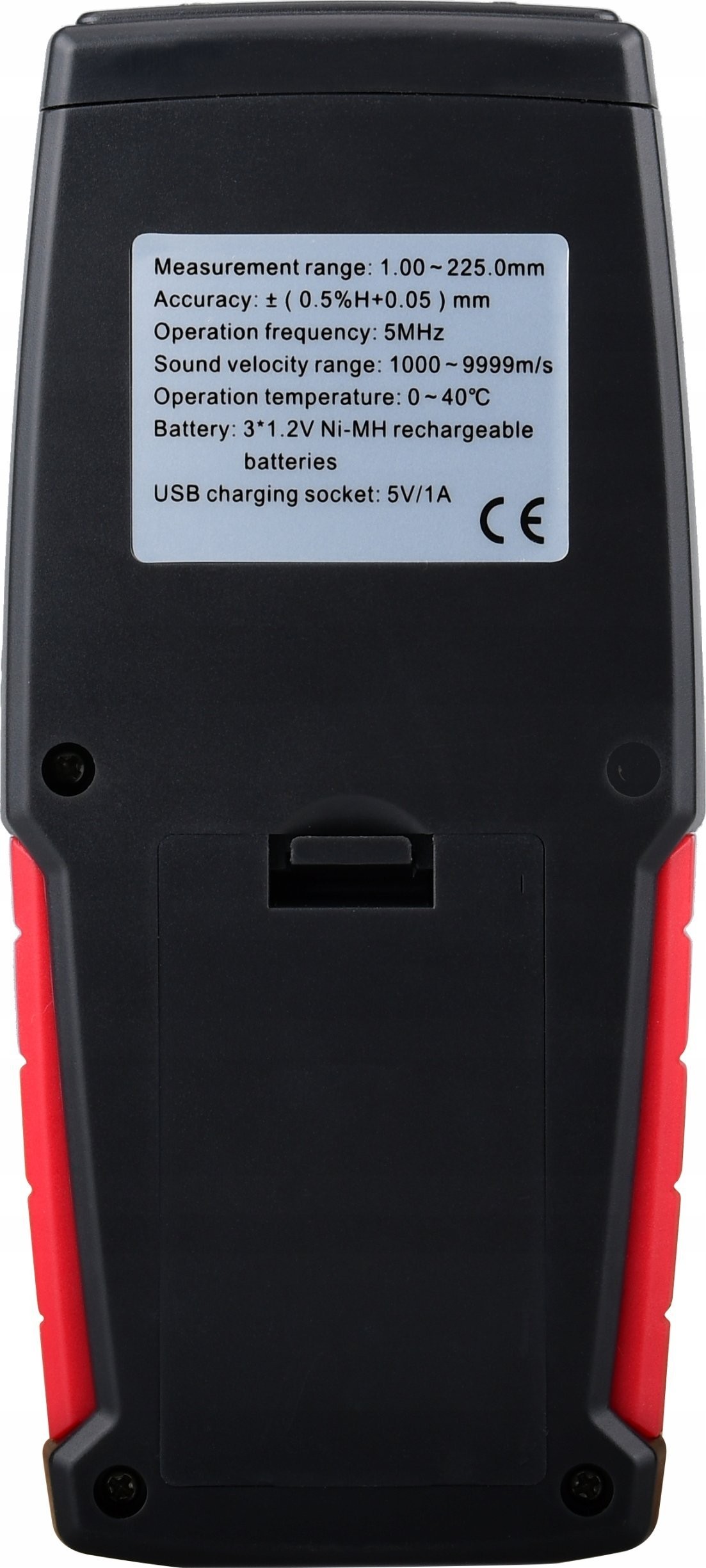

TECHNISCHE DATEN

• Messbereich: 1 – 225 mm
• Datenspeicher: bis zu 500 Datensätze
• Auswahl der Sondentyp: nein
• Betriebsfrequenz: 5 MHz
• Messfehler: ±(0,5 % H + 0,05) mm
• Messauflösung: 0,1 mm (100 bis 225 mm)
• Untere Messgrenze für Rohre: Φ20 × 3 mm (Stahl)
• Einstellbereich der Schallgeschwindigkeit: 1000～9999 m/s
• Betriebstemperaturbereich: 0～40 °C
• Stromversorgung: 3 x Ni-MH-Akku 1,2 V (aufladbar über USB)
• Ladeanschluss: 5 V, 1 A
• Abmessungen: 65x146x30 mm

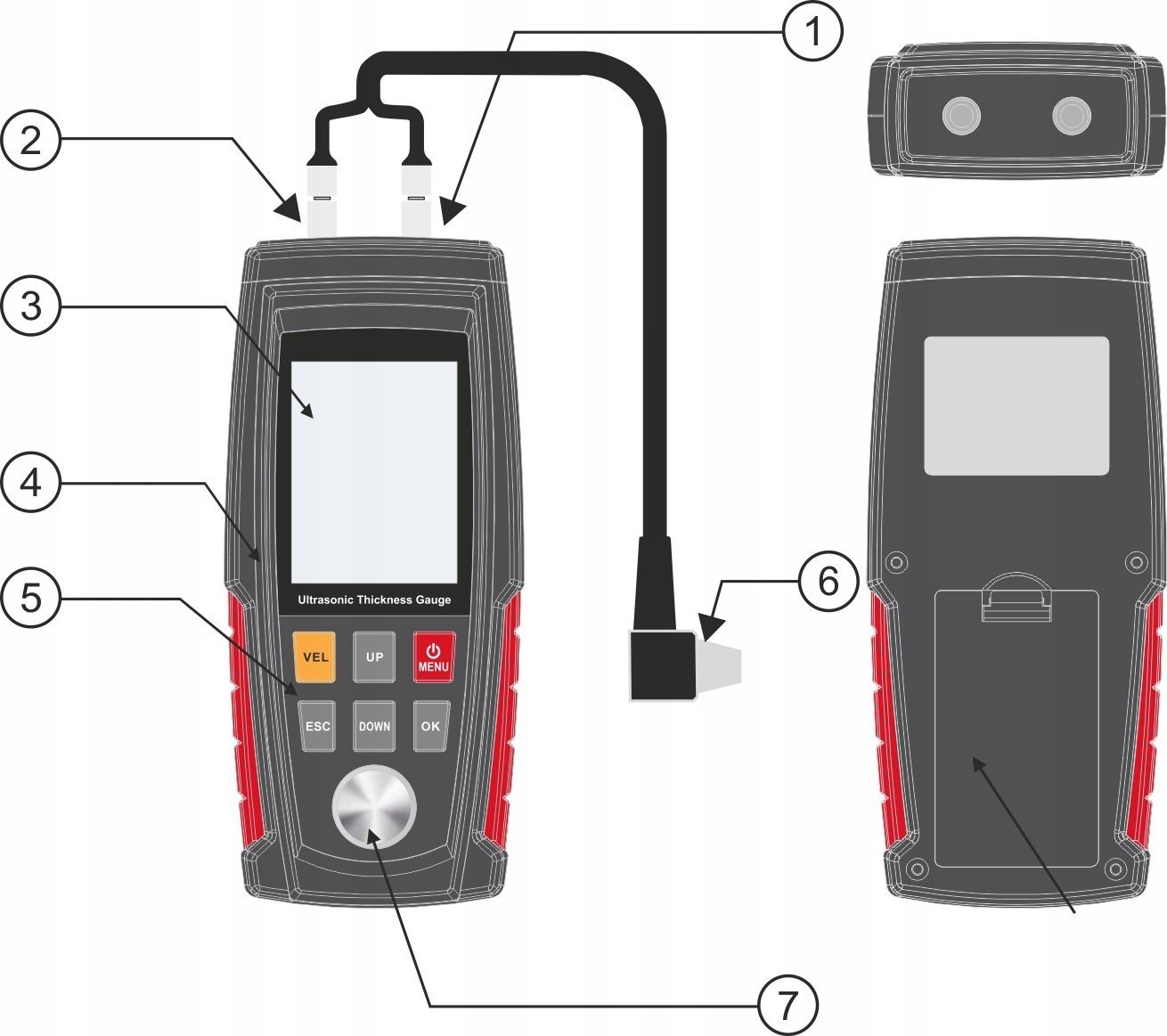

GERÄTEKOMPONENTEN

1. Empfangsanschluss
2. Sendeanschluss
3. Display
4. Gehäuse
5. Funktionstasten
6. Messsonde
7. Integrierte Kalibrierplatine

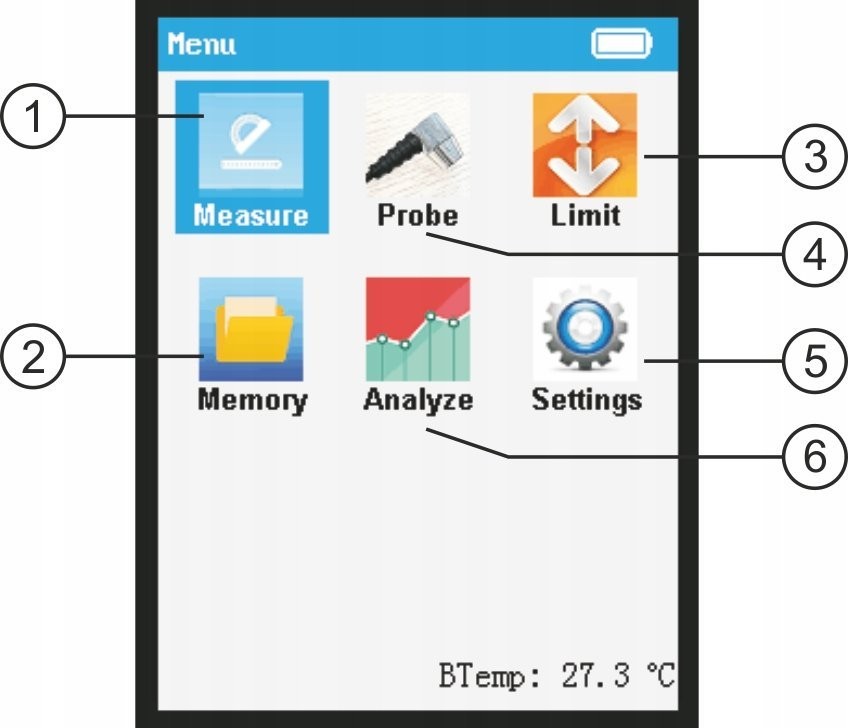

ELEMENTE DES MENÜ-DISPLAYS

1. Auswahl der Messmethode
2. Messprotokolle
3. Festlegen von Grenzwerten
4. Sonde
5. Einstellungen
6. Datendiagramme

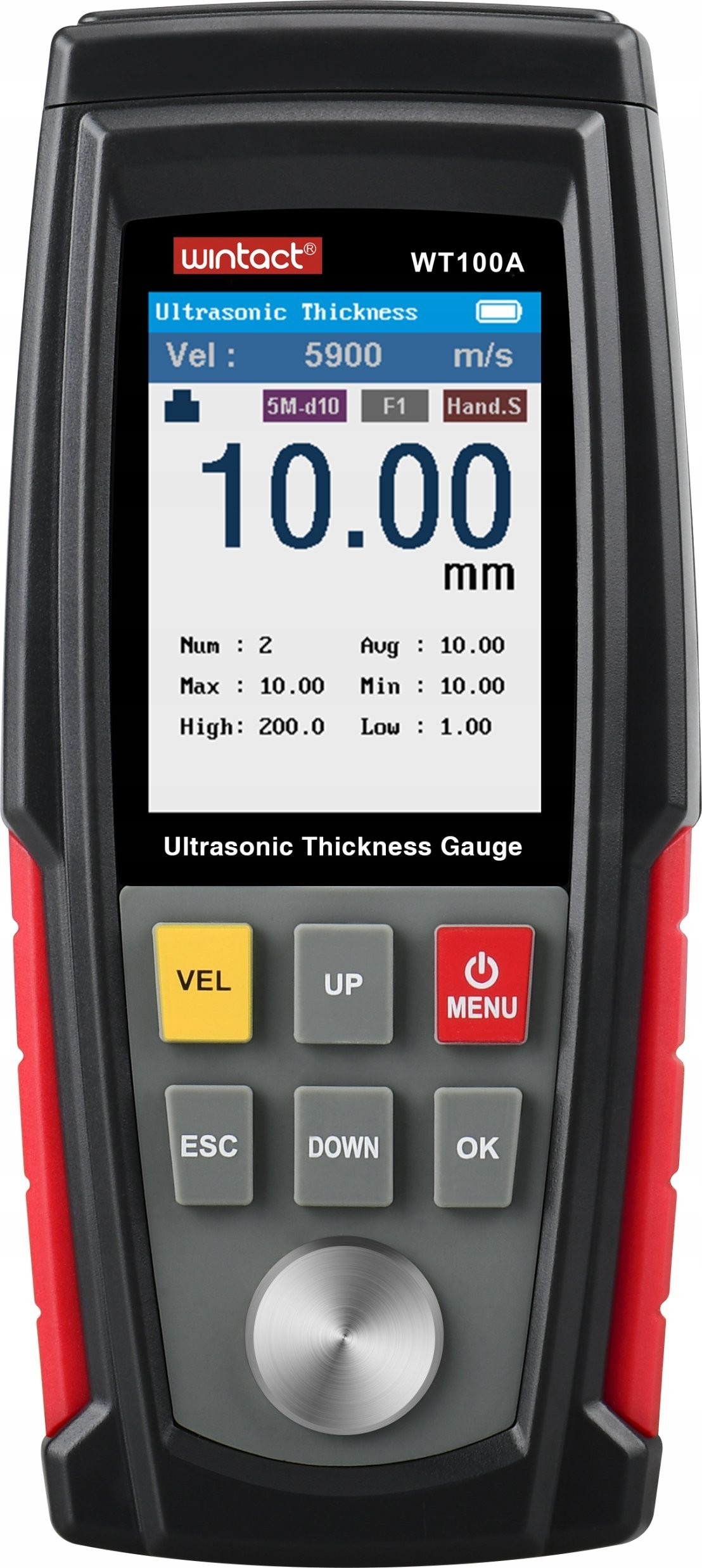

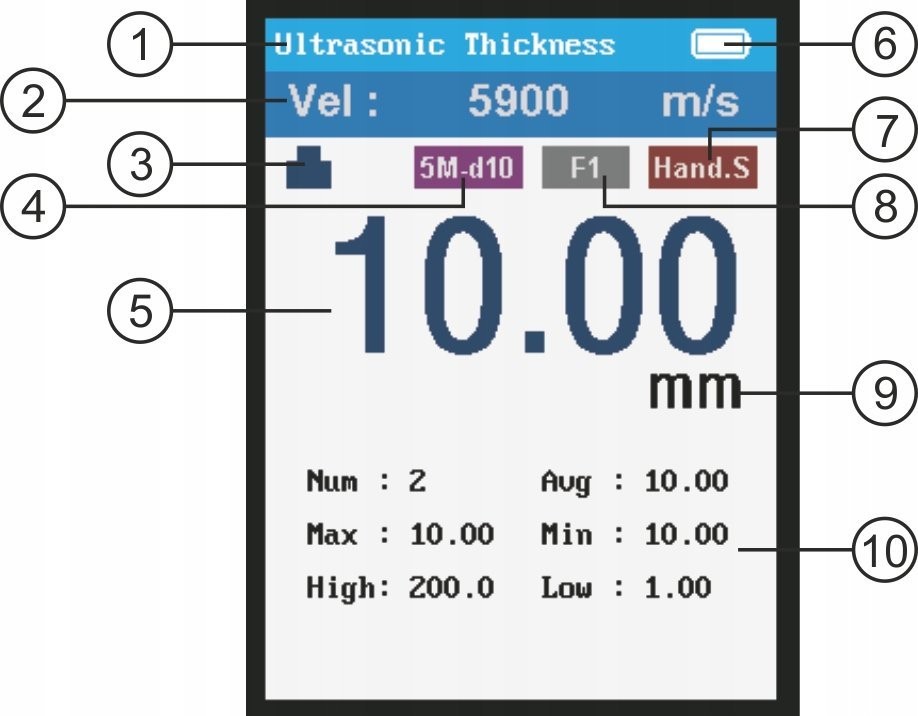

ANZEIGELEMENTE WÄHREND DER MESSUNG

1. Überschrift
2. Schallgeschwindigkeit
3. Kopplungssymbol
4. Ausgewählte Sonde
5. Gemessener Wert
6. Ladezustand der Akkus
7. Derzeit ausgewählte Datenaufzeichnungsmethode (Hand.S – manuelle Aufzeichnung)
8. Einheit
9. Detaillierte Informationen zur Messung

FÜNF BILDSCHIRMFARBEN ZUR AUSWAHL

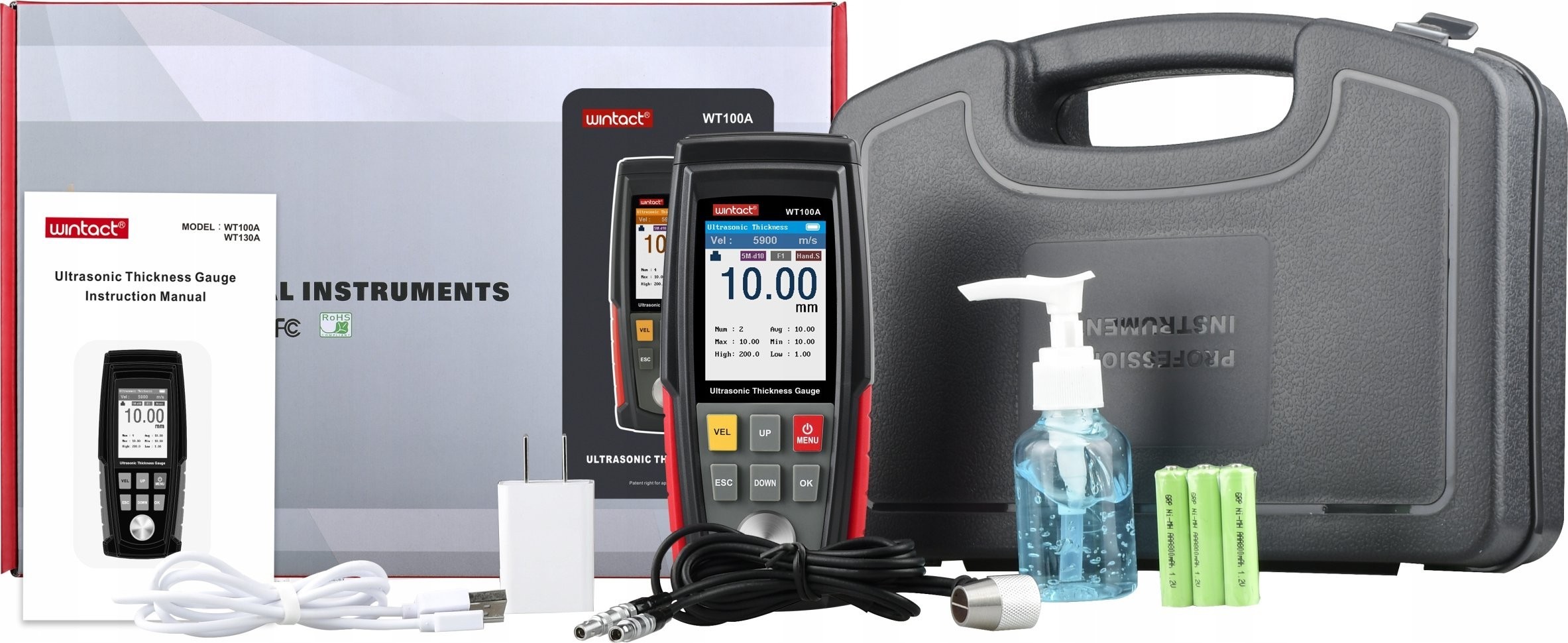

LIEFERUMFANG:

• Dickenmessgerät WT100A
• Messsonde
• Netzteil
• 3 Akkus
• Kopplungsmittel (Gel)
• USB-Ladekabel
• Bedienungsanleitung in polnischer Sprache
• Koffer
• Originalverpackung
