Beschreibung und Lieferumfang

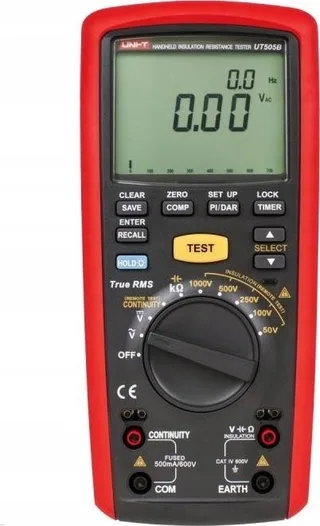

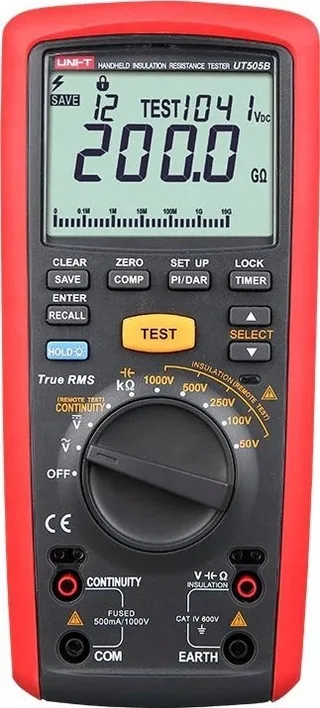

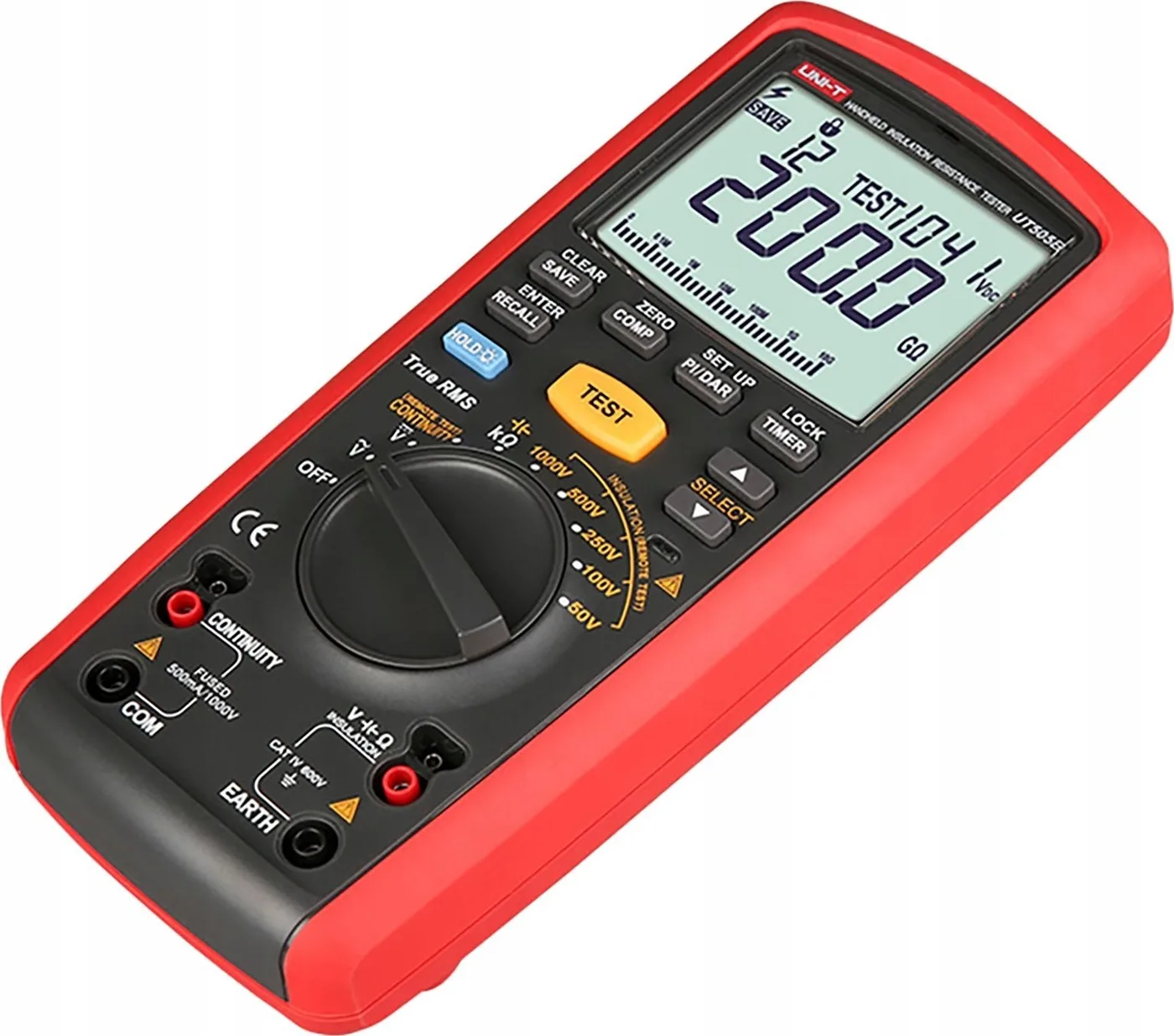

UT505B Isolationsprüfgerät + Multimeter
Das UT505B ist ein Messgerät, das die Funktionen eines Isolationswiderstandsmessgeräts und eines universellen Digitalmultimeters in sich vereint. Mit dem Isolationswiderstandsmessgerät (sog. Induktor) kann der Isolationswiderstand bis zu 200 GΩ gemessen werden. Die Prüfspannungen des UT505B können vom Benutzer während der Messung ausgewählt werden: 50 V, 100 V, 250 V, 500 V und 1000 V (1 kV). Das Isolationsmessgerät UT505B kann bei der Messung von Elektroinstallationen, der Überprüfung der Isolation in Transformatorwicklungen, Elektromotoren usw. eingesetzt werden, wo ein gewöhnliches Multimeter sicherlich nicht in der Lage ist, so hohe Isolationswerte zu messen. Das Isolationsmessgerät verfügt zusätzlich über eine Funktion zur Messung des Absorptionskoeffizienten DAR und des Polarisationsindex PI. Außerdem ist eine Funktion zur schrittweisen Änderung des Spannungswerts in 10-%-Schritten verfügbar.
Darüber hinaus verfügt das Messgerät UT505B im Multimeterbereich über folgende integrierte Funktionen: ein True-RMS-Wechselspannungsmessgerät (AC) bis 600 V und ein Gleichspannungsmessgerät (DC) bis 600 V, ein Ohmmeter, einen akustischen Durchgangsprüfer, einen Frequenzmesser sowie eine Kapazitätsmessung für Kondensatoren.

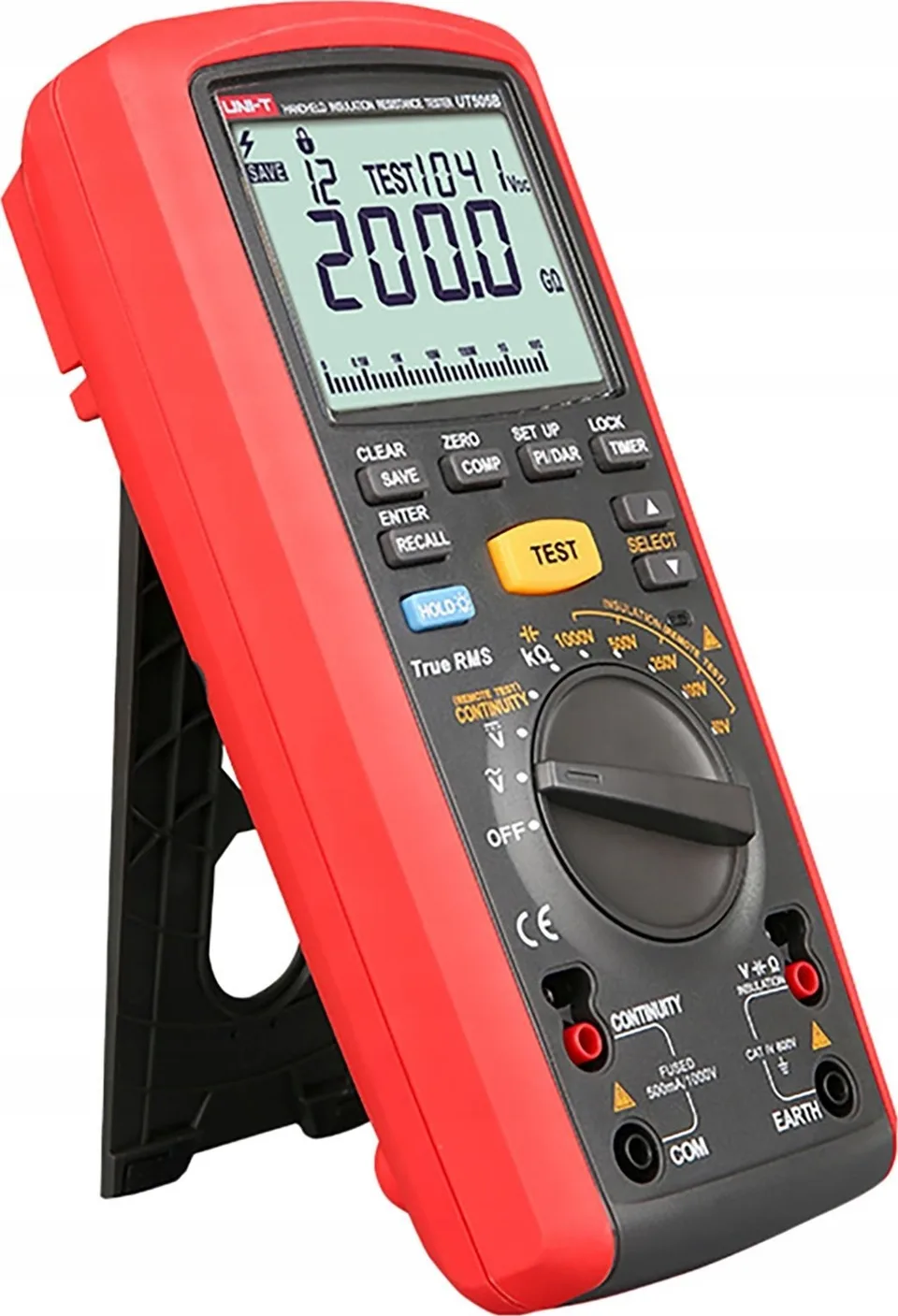

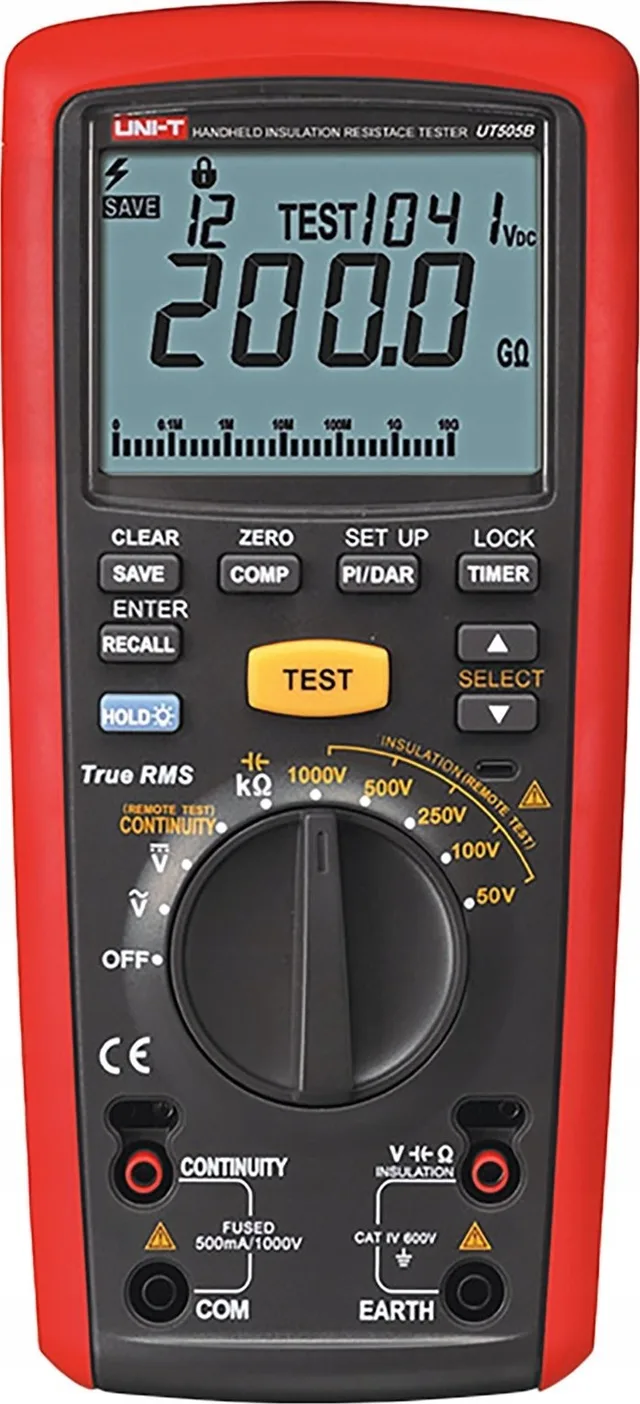

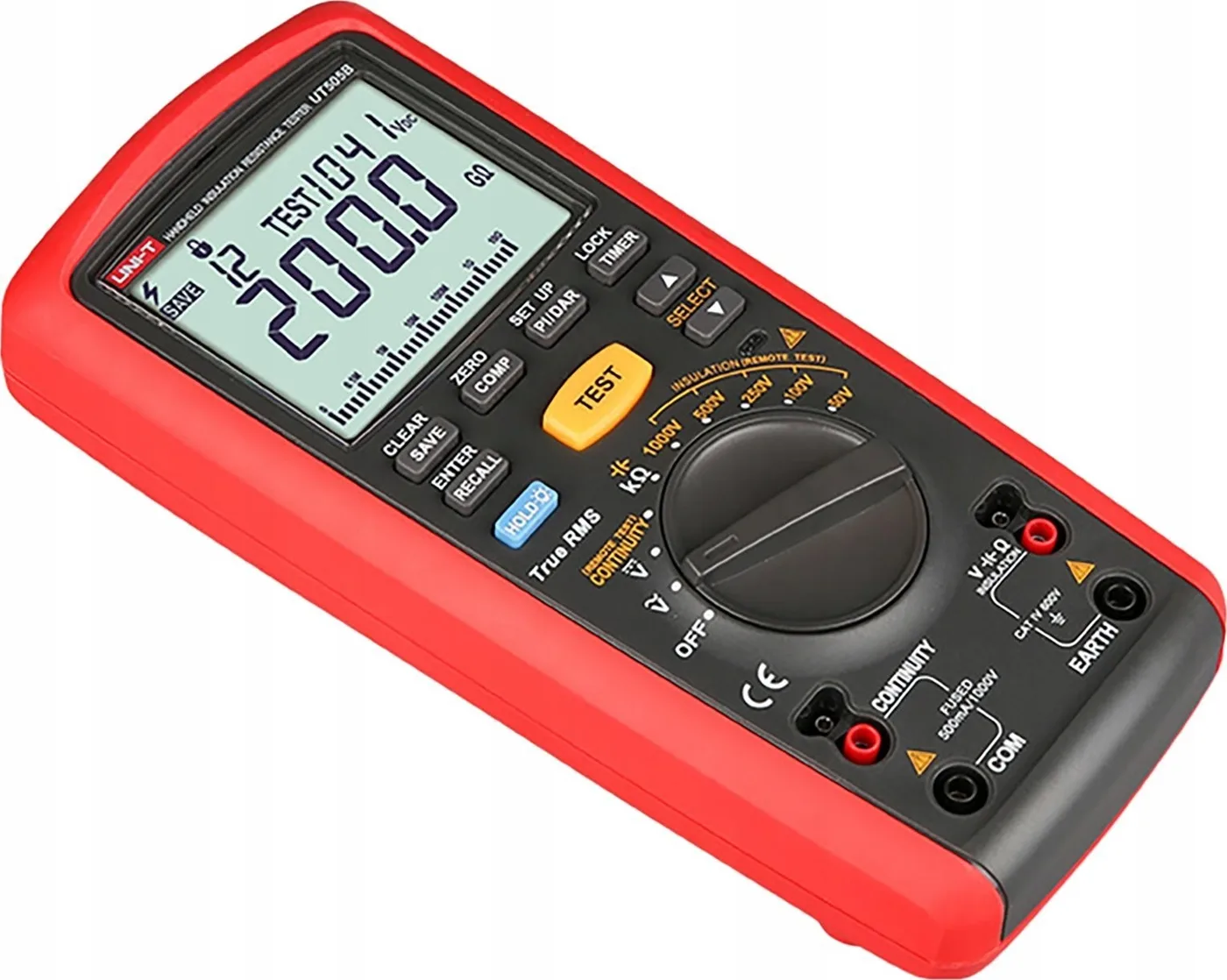

Das Messgerät UT505B verfügt über ein großes, hintergrundbeleuchtetes LCD-Display mit Bargraph (ein zusätzliches Element auf dem Display ist ein 30-Punkte-Balken, der die Ausschlagbewegung der Messanzeige analog zu analogen Messgeräten simuliert). Das Gehäuse besteht aus strapazierfähigem Kunststoff. Das Messgerät zeichnet sich durch hohe Genauigkeit und Stabilität aus. Dank seiner handlichen Abmessungen, der Batteriebetrieb und der intuitiven Bedienung eignet sich dieses Gerät ideal für den Einsatz unter allen Bedingungen. Im Lieferumfang des Messgeräts UT505B ist eine praktische Tragetasche enthalten, in der das gesamte Messset Platz findet.
Das angebotene Isolationsmessgerät UT505B wird ohne Kalibrierzertifikat geliefert, das Sie jedoch problemlos selbst bei der Eichbehörde oder bei auf die Eichung und Kalibrierung von Messgeräten spezialisierten Unternehmen beantragen können.
Technische Daten:
- Das von Unit hergestellte Messgerät UT505B ist ein 2-in-1-Messgerät:
► Isolationsqualitätsmessgerät
► digitales Multimeter
- Messbereich bis 200 GΩ
- Prüfspannungen:
► 50 V
► 100 V
► 250 V
► 500 V
► 1000 V = 1 kV
- automatische Entladung des Messkreises
- integriertes Wechselspannungsmessgerät für bis zu 600 V
- integriertes Gleichspannungsmessgerät für DC bis 600 V
- True-RMS-Messung
- integriertes Niederspannungs-Ohmmeter mit Qualitätsmessung bis 10 MΩ
- Beleuchtetes LCD-Display
- Balkenanzeige – analoge 30-Segment-Anzeige
- Messwertspeicherung – Speicherung der Messdaten in einem Speicher mit 99 Zellen
- Messung des dielektrischen Absorptionskoeffizienten DAR
- Messung des Polarisationskoeffizienten PI
- Data Hold – Halten („Einfrieren“) der Messanzeige auf dem Display
- COMP – Vergleichsmessungen
- FUSE-Selbsttest – automatische Überprüfung der Sicherung
- Anzeige für niedrigen Batteriestand
- Anzeige bei Bereichsüberschreitung
- Anzeige für hohe Spannung

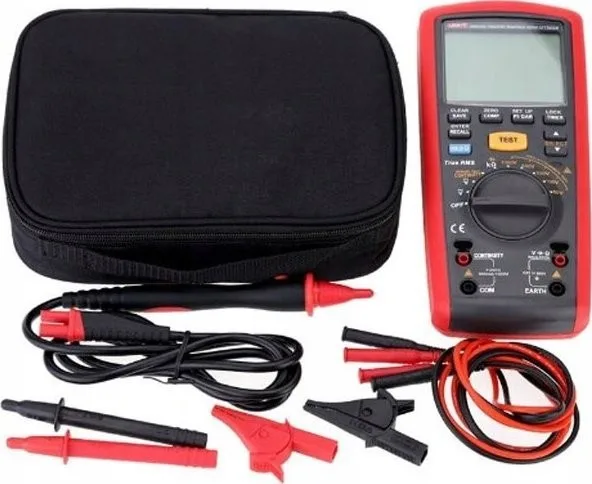

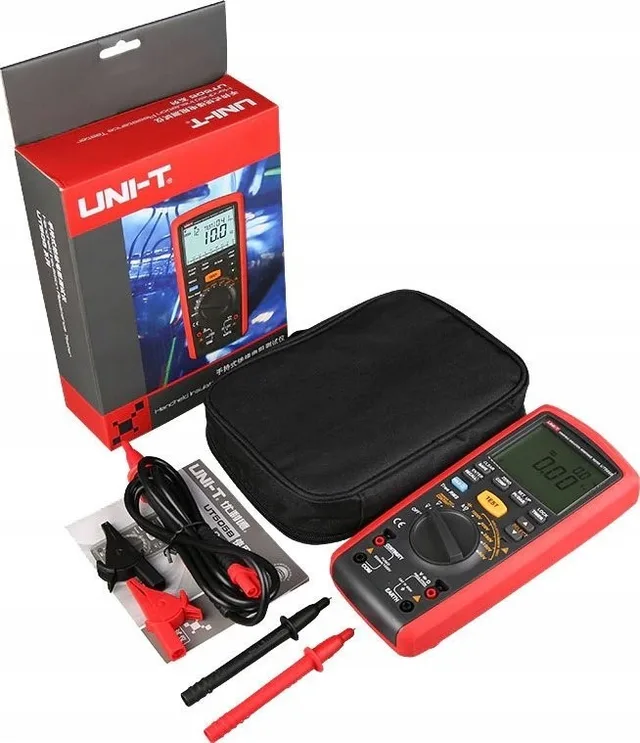

Lieferumfang:
- Isolationsmessgerät UT505B
- Elektrisches Messgerät UT505B

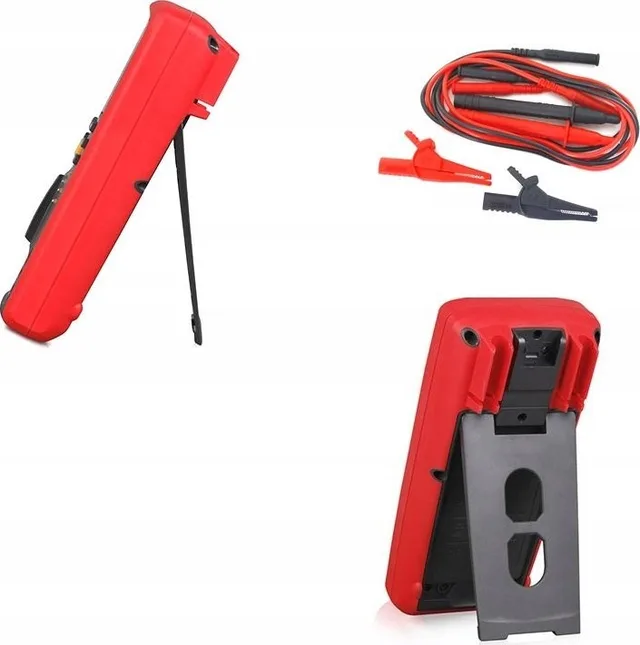

- Messkabel – Satz
- Messspitzen – Satz
- Krokodilklemmen – Satz
- Messsonde mit TEST-Taste
- Batterien LR6 x 6 Stück
- Tasche – Etui für das Messgerät
- Originalverpackung mit farbiger Grafik
