Beschreibung und Lieferumfang

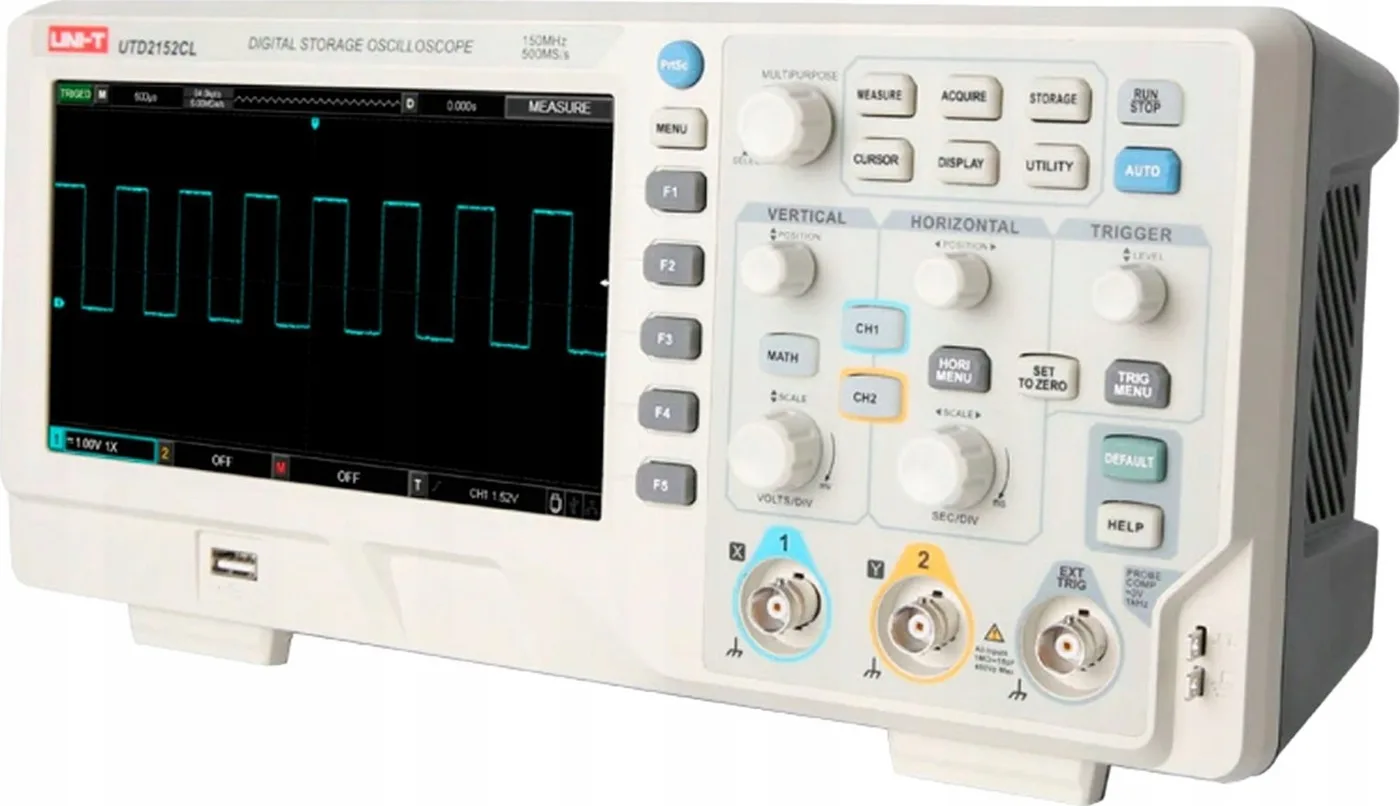

Das UTD21525CL ist ein zweikanaliges Digitaloszilloskop mit einer Bandbreite von 150 MHz. Das Oszilloskop UTD21525CL verfügt über ein großes 7-Zoll-Farb-LCD-Display. Die grundlegenden Parameter des Oszilloskops UTD21525CL sind für Elektronik-Hobbyanfänger sowie für Servicetechniker in den Bereichen Automatisierung, Unterhaltungselektronik, Haushaltsgeräte und Automobiltechnik zufriedenstellend. Die Bedienung des Oszilloskops ist unkompliziert, und die AUTOSET-Funktion wird Anfängern sicherlich den Einstieg erleichtern. Zum Standardlieferumfang des Oszilloskops gehören BNC-Oszilloskop-Proben mit integriertem Spannungsteiler x1 oder x10 (Umschalter in der Probe) und einem federnden Haken.
Technische Daten:
- Digitaloszilloskop
- Modell: UTD21525CL
- Hersteller: Uni-t
- Anzahl der Eingangskanäle: 2
- Bandbreite: 150 MHz
- Echtzeit-Abtastrate: 500 MS/s
- Anstiegszeit: ≤14 ns
- Speicherlänge: 64 kpts
- Kurvenaufnahmegeschwindigkeit: ≥2000 WFM/s
- Spannungsempfindlichkeitseinstellung: 1 mV/div ~ 20 V/div
- Zeitbasis-Einstellung: 10 ns/div ~ 50 s/div
- Triggerarten: Flanke, Impuls, Video, alternierend
- LCD-Display:
Diagonale 7 Zoll
64k Farben
TFT-Matrix
Auflösung: 400 x 240
- Mathematische Funktionen: Addition, Subtraktion, Multiplikation, Division, FFT-Analyse
- automatische Messung von 28 Kurvenparametern
- Unterstützung von OTG-USB-Speicher – USB-Stick: Möglichkeit zur Speicherung von Kurven
- EXT-Eingang für externe Triggerung
- im Lieferumfang enthalten: 2 Oszilloskop-Sonden mit umschaltbarem Spannungsteiler: x1 / x10
- Abmessungen: 306 mm × 147 mm × 122 mm
- Gewicht: 2,2 kg
Lieferumfang:
- 1 Stück Oszilloskop UTD2152CL Unit

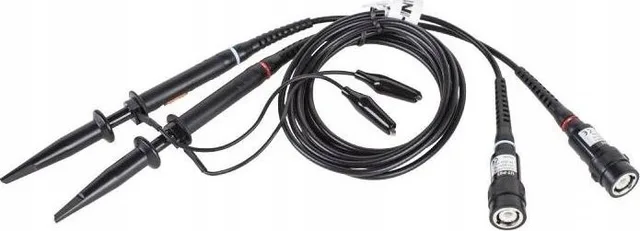

- 2 Stück Oszilloskop-Sonden x1/x10
- 1 Stk. Netzkabel
