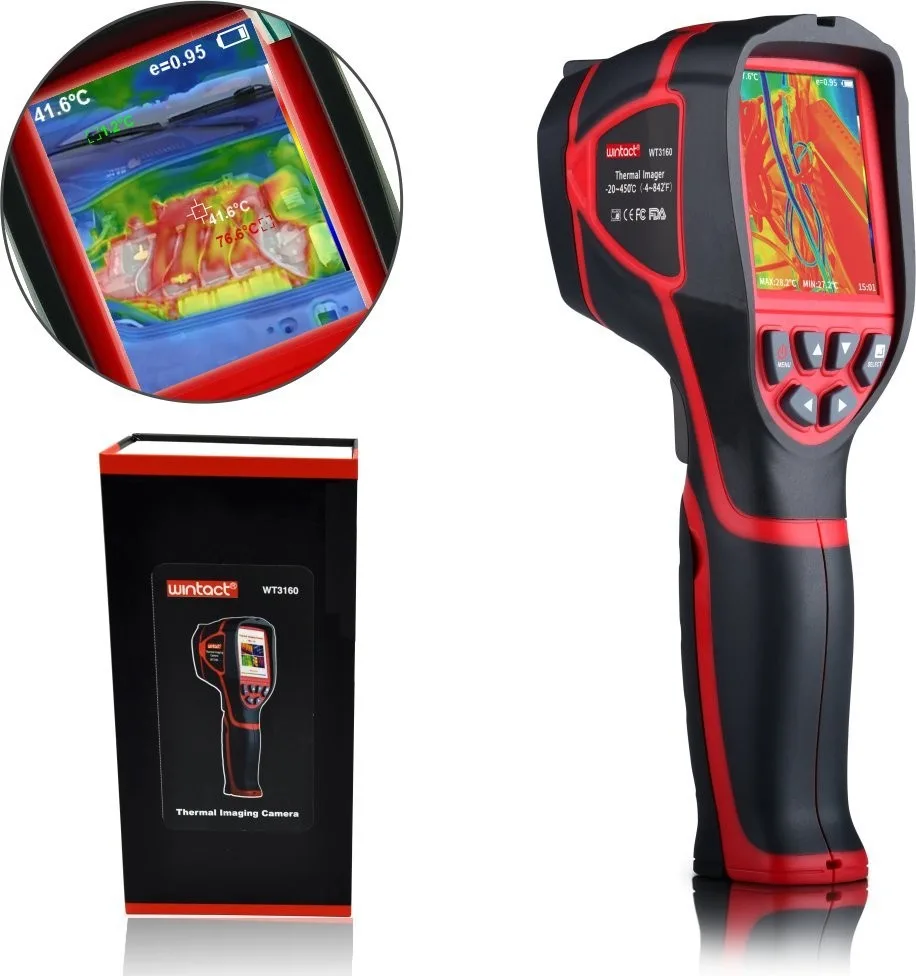

Wintact WÄRMEKAMERA WINTACT WT3160

WINTACT WT3160 WÄRMEKAMERA

Ein hochentwickeltes Gerät zur berührungslosen Messung von Oberflächentemperaturen.

Die Kamera zeigt die Temperaturverteilung des vom Infrarotobjektiv erfassten Bereichs übersichtlich und intuitiv an. Temperaturunterschiede werden auf dem integrierten Bildschirm mithilfe einer breiten Farbpalette dargestellt.

WICHTIGSTE PARAMETER:

• Auflösung des Infrarotsensors – 160 x 120 (19.200 Punkte)
• Thermische Empfindlichkeit – unter 70 mK
• Sichtfeld – 35 x 26 Grad
• Fokussierabstand – über 0,50 m
• Messbereich der Oberflächentemperatur – von –20 bis +450 °C
• Messgenauigkeit (typisch) – +/- 3 °C
• Displaygröße und -typ – 2,8" TFT (Weitwinkel)
• Displayauflösung – 320 x 240
• Interner Speicher: 3 GB (speichert über 20.000 Bilder im JPG-Format).
• Stromversorgung – Akku mit einer Kapazität von 18.650 mAh
• Integrierte Videokamera

Ein herkömmliches berührungsloses Thermometer zeigt nur die Temperatur einzelner Elemente an, während eine Wärmebildkamera ein räumliches Bild der Oberflächentemperaturverteilung erstellt.

Die Kamera ermöglicht die berührungslose Überprüfung von Temperaturunterschieden an Oberflächen und Objekten sowie von Unregelmäßigkeiten und dient zur Erkennung von Mängeln an Baumaterialien und Konstruktionsfehlern.

Der Cursor zur Messung des Mittelpunktes dient der schnellen und genauen Lokalisierung zur Temperaturmessung des Zielobjekts.

Zur Verbesserung der Unterscheidbarkeit ist das Produkt mit einer Kamera für sichtbares Licht ausgestattet. Die Wärmebilder und die sichtbaren Bilder werden im Gerät gespeichert und können über USB ausgelesen oder auf einem Computer gespeichert werden, was bei der Erstellung von Berichten hilfreich ist.

Die Wärmebildkamera ist komfortabel und einfach zu bedienen und verfügt über eine Reihe von Funktionen, die die Arbeit erleichtern. Die kompakte Bauweise mit ergonomischer Form und das geringe Gewicht (323 g) sind weitere Vorteile des Geräts.

WICHTIGSTE VORTEILE UND FUNKTIONEN:

• Die integrierte Videokamera zeigt das reale Bild zusammen mit den von Ihnen durchgeführten Messungen an und speichert es.
• Die hohe Messauflösung des Infrarotsensors von 160 x 120 Pixeln (bis zu 19.200 Punkte) sorgt für sehr detaillierte Wärmebilder.
• Das große 2,8-Zoll-TFT-Farbdisplay sorgt für eine gute Lesbarkeit der Messergebnisse.
• Ein Micro-USB-Anschluss erleichtert die Datenübertragung auf den Computer, und der integrierte Speicher von 3 GB ermöglicht die Speicherung von 20 bis zu 30.000 Bildern.
• Emissionsgrad-Einstellung – Der Emissionsgrad kann angepasst werden, um die Messgenauigkeit bei Objekten mit mehr oder weniger reflektierenden oder matten Oberflächen zu erhöhen.
• Der Cursor (Zeiger) für die höchste und niedrigste Temperatur kann dem Benutzer den Bereich mit der höchsten und niedrigsten Temperatur in den Wärmebildern anzeigen.

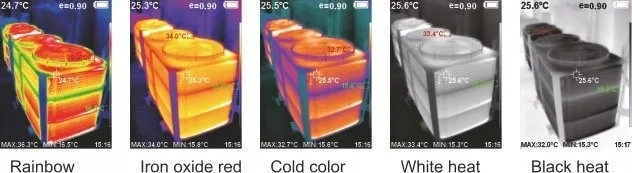

• Auswahl der Farbpalette: Es stehen 5 verschiedene Farbpaletten zur Auswahl: Rainbow, Iron oxide red, Cold color, White heat, Black heat

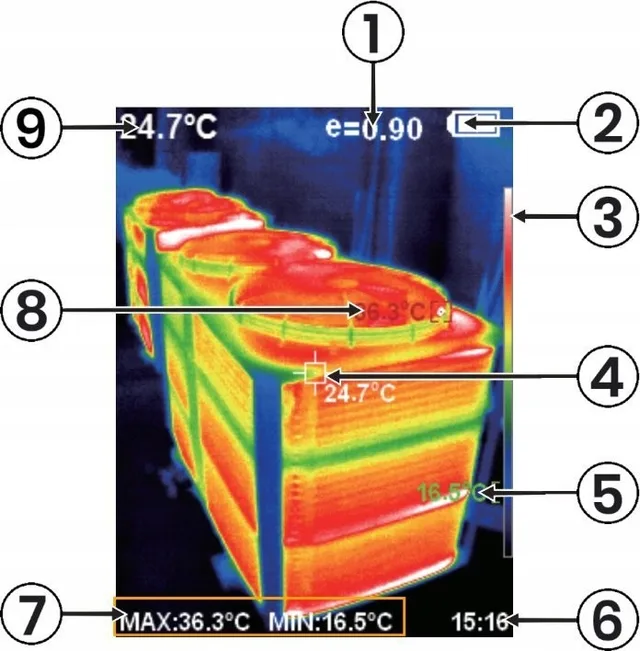

BESCHREIBUNG DER DISPLAY-ELEMENTE:

1. Eingestellte Emissivität.
2. Batteriestandsanzeige.
3. Ausgewählte Farbpalette.
4. Temperaturanzeige für den Mittelpunkt des Objektivs.
5. Cursor für die niedrigste Temperatur im Sichtfeld.
6. Zeit.
7. Maximal- und Minimalwert im Sichtfeld.
8. Cursor für die höchste Temperatur im Sichtfeld.
9. Temperatur am Mittelpunkt des Objektivs.

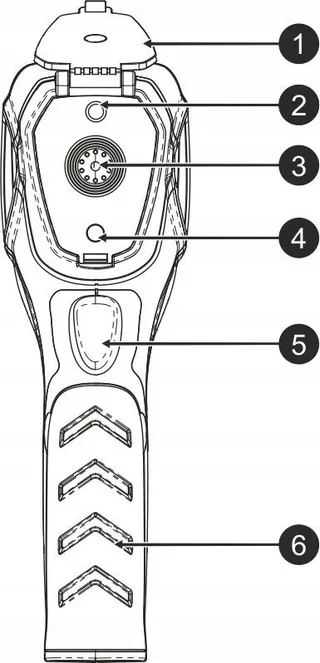

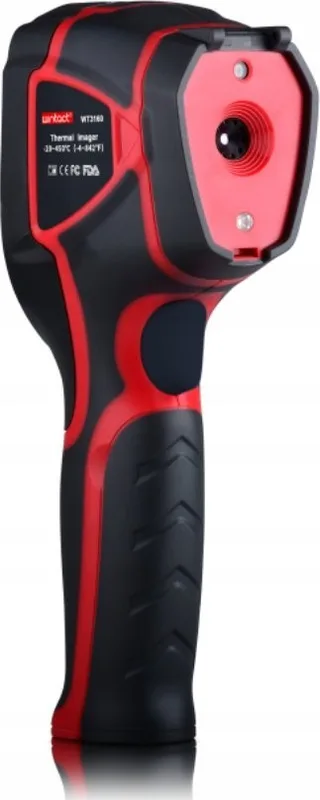

BESCHREIBUNG DER GEHÄUSEKOMPONENTEN:

1. Objektivabdeckung.
2. Videokamera.
3. Infrarotkamera.
4. LED-Hintergrundbeleuchtung.
5. Auslöser für die Bildaufnahme (Auslöser) und zum Aktivieren der LED-Hintergrundbeleuchtung (lang gedrückt halten).
6. Batteriefach.

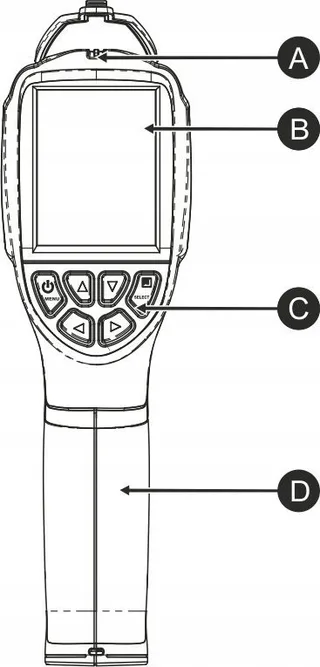

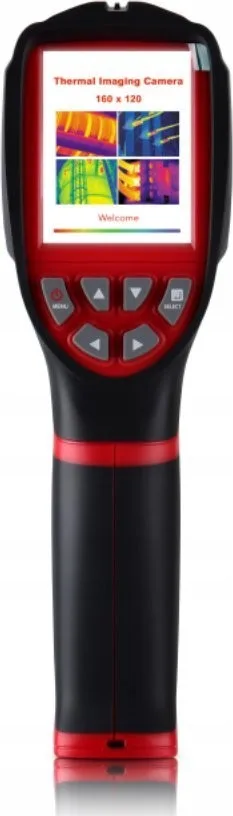

BESCHREIBUNG DER GEHÄUSEKOMPONENTEN:

• A: Micro-USB-Anschluss
• B: Bildschirm
• C: Tastatur
• D: Griff

ANWENDUNGSBEISPIELE:

• Leckortung,
• Überprüfung des Verlaufs von Heizungsrohren,
• Überprüfung des Installationskastens, z. B. korrekte Kennzeichnung der Rohre,
• Erkennung von Luftblasen im Heizungssystem,
• Lokalisierung von Heizungsrohren im Boden oder in den Wänden
• Lokalisierung von undichten Fenstern, Erkennung von Wärmebrücken,
• Erkennung von Feuchtigkeitsflecken oder Undichtigkeiten (Feuchtigkeit)
• Vermeidung von Fehlern beim Bohren, z. B. durch Beschädigung von Heizungsrohren im Boden oder in der Wand,
• Beurteilung des Zustands der Isolierung,
• Erkennung von losen Kontakten in Schaltschränken,
• Prüfung von Komponenten der Elektroinstallation, z. B. Leiterplatten von Elektrogeräten,
• Prüfung von Sicherungen und Schützen,
• Überprüfung der Belastung der Elektroinstallation, Erkennung überhitzter Leitungen,
• Erkennung von Zugluftquellen,
• Prüfung der Isolierung von Fenstern, Türen und Rollladenkästen.

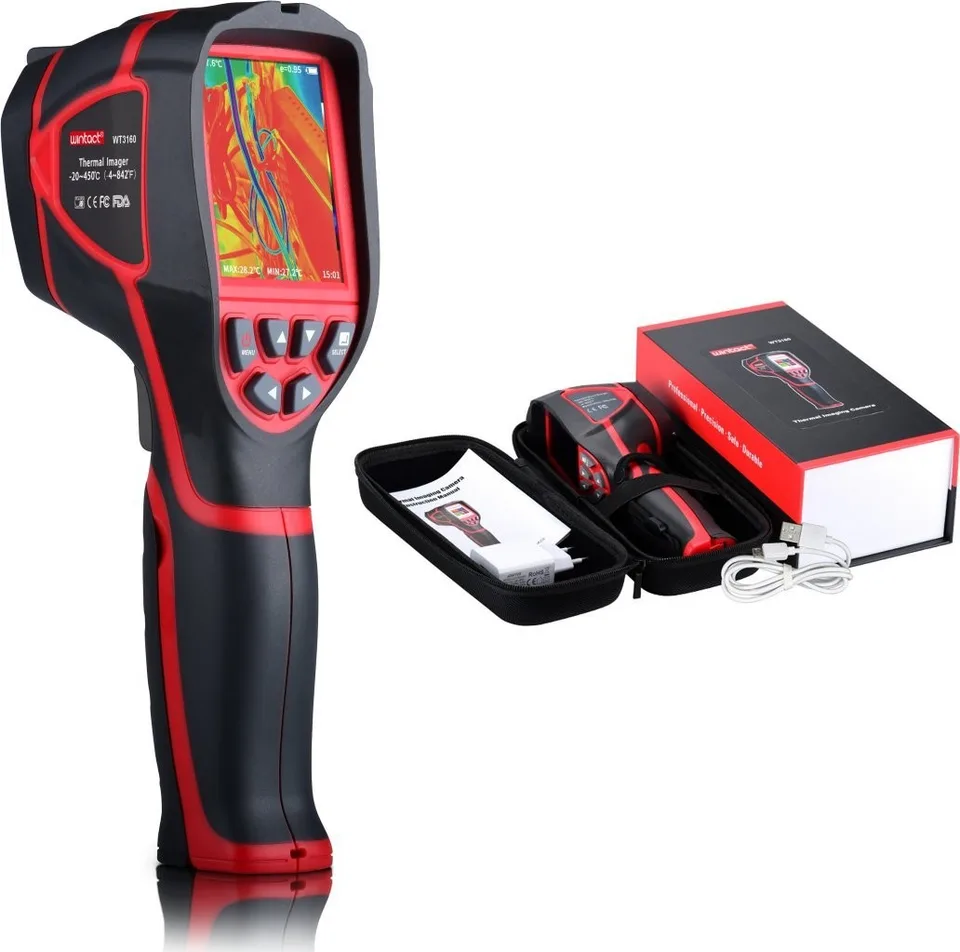

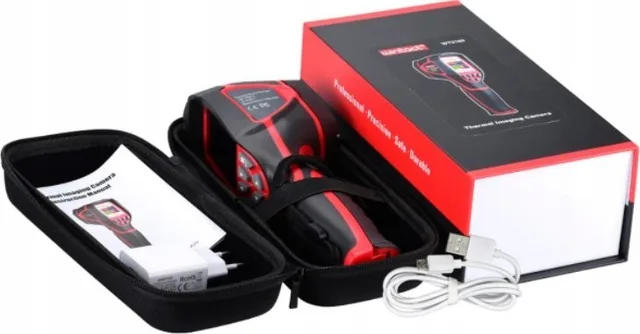

LIEFERUMFANG:

• Wintact WT3160 Wärmebildkamera,
• stabile und handliche Schutzhülle,
• USB-Netzladegerät,
• integrierter Akku 18650 mAh,
• USB-zu-Micro-USB-Kabel (zum Laden und zur Datenübertragung),
• Bedienungsanleitung in polnischer Sprache,
• Trageband
• Original-Außenverpackung.
