Yato YATO Zangenmessgerät T. RMS AC/DC 10 mA–1000 A

Artikelnummer: YT-730933

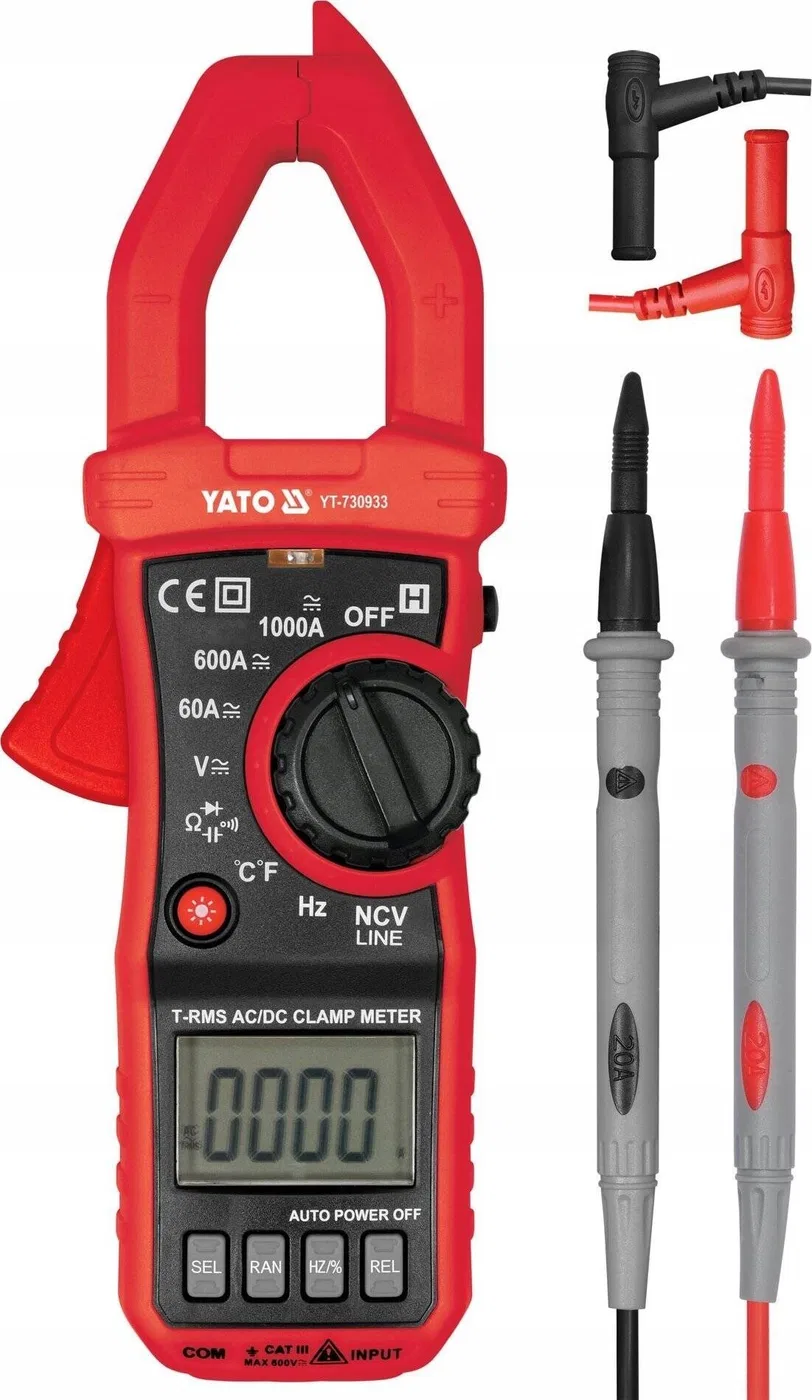

Yato YT-730933 Stromzangenmessgerät 10 mA–1000 A

Universelle Stromzangenmessgeräte mit TRUE-RMS-Funktion, mit automatischer und manueller Bereichswahl.

Ermöglicht die Durchführung grundlegender und fortgeschrittener Messungen elektrischer Größen.

Mit Hilfe der Messzangen können sowohl Gleichstrom- als auch Wechselstromstärken im Bereich von 10 mA bis 1000 A gemessen werden.

Die Messung erfolgt, ohne dass der Stromkreis unterbrochen oder von der Stromquelle getrennt werden muss.

Das Messgerät ermöglicht die Messung von deutlich höheren Stromstärken als bei herkömmlichen elektrischen Messgeräten.

Die Messsondenkabel verfügen über eine flexible, hochtemperaturbeständige Silikonisolierung.

Grundlegende Messungen:

• Wechselspannungsmessung: A.C. 0–750 V, TRUE RMS (40–1000 Hz),
• Gleichspannungsmessung: D.C. 0–1000 V,
• Wechselstrom-Strommessung: A.C. 0–1000 A, TRUE RMS (40–1000 Hz),
• Gleichstrom-Strommessung: D.C. 0–1000 A,
• Widerstandsmessung: 0–60 MΩ,
• Diodentest: IF 2 mA, UR 3,2 V,
• Durchgangsprüfung: 0–50 Ω.

Zusätzliche Messungen:

• Kondensatorkapazitätsmessung: 0–100 mF,
• Frequenzmessung: 0–10 MHz,
• Temperaturmessung: -30 bis 1000 °C,
• berührungslose Wechselspannungserkennung: NCV,
• Messung des Anlaufstroms,
• Phasenpräsenzmessung (Testerfunktion).

Messgenauigkeit:

Beispiel für die Bestimmung der Genauigkeit bei der Messung der Wechselstromstärke AC. Berechnungen für das Messergebnis: 30 A

• Die Messgenauigkeit des Messgeräts YT-730933 für diesen Bereich beträgt: ±(2,5 % + 10), Auflösung 0,01 A,
• Berechnung des Messfehlers nach der Formel: (Messwert x 2 %) + 30 x Auflösung,
• Berechnung: (30 × 2,5 %) + 10 × 0,01 = 0,75 + 0,1 = 0,85 A.

Tatsächliches Ergebnis unter Berücksichtigung des Messfehlers bei einer Anzeige von 30 A = 30 ± 0,85 A.

• Ergebnis unter Berücksichtigung des Messfehlers für die Wechselspannungsanzeige: 235 V = 235 ± 2,85 V
• Ergebnis unter Berücksichtigung des Messfehlers bei der Gleichspannungsmessung: 12 V = 12 ± 0,146 V

Eine Tabelle mit der Auflösung und Genauigkeit für die jeweilige Messung finden Sie in der Bedienungsanleitung.

Integrierte Funktionen:

• TRUE RMS – Ein Messgerät mit dieser Funktion zeigt den tatsächlichen Effektivwert der Wechselspannung oder des Wechselstroms an. Im Gegensatz zu Messgeräten mit Mittelwertbildung zeigen Geräte mit TRUE RMS den korrekten Wert nicht nur für sinusförmige Signale an, sondern auch für sinusförmige Signale, die verzerrt sind, z. B. durch höhere Harmonische, sowie für Rechteck- oder Dreieckssignale. Eine unverzichtbare Funktion überall dort, wo Schaltnetzteile, Frequenzumrichter für Motoren, HLK-Anlagen usw. im Stromkreis vorkommen.
• NCV – berührungslose Erkennung von Wechselspannung mittels Induktionsverfahren. Das Messgerät erkennt das Vorhandensein von Spannung in einem isolierten Leiter und kann zudem den Phasenleiter anzeigen,
• LINE – kontaktbehaftete Wechselspannungserkennung, funktioniert wie ein herkömmlicher Spannungsprüfer. Nach dem Einstecken der Messsonde in die Steckdose erscheinen bei vorhandener Phase vier Striche auf dem Display, die Signalleuchte leuchtet auf und es ertönt ein unterbrochener Signalton,
• AUTO – automatische Anpassung des Messbereichs. Bei der Messung unbekannter Werte mit einem Messgerät mit manueller Bereichswahl über einen Drehknopf sollten die Messungen nacheinander vom größten bis zum genauesten Bereich durchgeführt werden. Andernfalls besteht die Gefahr einer Beschädigung des Geräts. Bei einem Multimeter mit AUTO-Funktion hingegen reicht eine einzige Messung aus, und das Messgerät findet automatisch den optimalen Bereich. Das Messgerät startet standardmäßig im AUTO-Modus,
• RAN – manuelle Änderung des Messbereichs,
• DATA HOLD – Beibehaltung des aktuell gemessenen Wertes auf dem Display,
• INR – Messung des Anlaufstroms mit Messzangen. Das Messgerät führt die Messung des Anlaufstroms 80 ms nach dem Einschalten des Geräts durch.

Zusätzliche Informationen:

• LCD-Display, maximal angezeigter Wert: 6000,
• Hintergrundbeleuchtung des Displays und des Messbereichs der Stromzangen,
• akustisches Signal beim Durchgangstest bei einem Widerstand unter 50 Ω,
• die Messzangen öffnen sich bis zu 25 mm,
• Messsonden mit einer Länge von 14 cm,
• Kabellänge einschließlich Messspitzen: 103 cm,
• Kabeldurchmesser einschließlich Isolierung: 3,6 mm,
• Schutzhülle im Lieferumfang enthalten,
• Konstruktion mit Überlastschutz,
• automatische Abschaltung des Messgeräts nach 15 Minuten Inaktivität,
• Möglichkeit, den automatischen Abschaltmodus zu deaktivieren,
• Anzeige für niedrigen Batteriestand,
• Stromversorgung: drei 1,5-V-Batterien (AAA).

Achtung!

Die Strommessung mit Stromzangen darf ausschließlich an einer einzelnen Ader oder einem einzelnen Kabel durchgeführt werden. Das Anlegen der Zangen an ein mehradriges Kabel ohne Isolierung einer einzelnen Ader führt zu einem falschen Ergebnis oder einem gemessenen Stromfluss von Null.

• Temperaturmessung: -30 ~ +1000 °C
• Kapazitätsmessung: 0–100 mF
• Wechselspannungsmessung: 0–750 V AC
• Akustisches Signal: ja
• Widerstandsmessung: 0–60 MΩ
• Lagertemperatur: -10 ~ +50 °C
• Batterietest: ja
• DATA HOLD: ja
• Wechselstrom: 0–1000 A
• Abtastfrequenz: 3 Mal pro Sekunde
• Batterietyp: 3x1,5 V; AAA
• Anzeigetyp: LCD
• LED-Test: ja
• Max. Durchmesser des zu messenden Kabels mit der Stromzange: 25 mm
• Taschenlampenfunktion: ja
• Gewicht: 0,2 kg
• Max. Öffnungsweite der Zangen: 25 mm
• LED-Hintergrundbeleuchtung: ja
• Anzeigebereich: 6000
• Stromversorgung: batteriebetrieben
• Gleichstrom: 0–1000 A
• Berührungslose Wechselspannungserkennung (NCV): ja
• Abmessungen: 194 x 75 x 35 mm
• Automatische Abschaltung: 15 min
• TRUE RMS: ja
• Betriebstemperaturbereich: 0–40 °C
• Anzeige für niedrigen Batteriestand: Ja
• Leitfähigkeitstest: Ja
• Spitzenwertspeicherung: Ja
• Anwendung: Elektrik
• Material: ABS
• Durchgangsprüfung: 0–50 Ω
• Automatische Messbereichswahl: ja
• Relative Luftfeuchtigkeit bei Betrieb Rh: < 75 %
• Gleichspannungsmessung: 0–1000 V DC
• Frequenzmessung: 0–10 MHz
