Beschreibung und Lieferumfang
Im Lieferumfang enthalten:
- Lötstation, Heizgerät Yihua 853AAA+

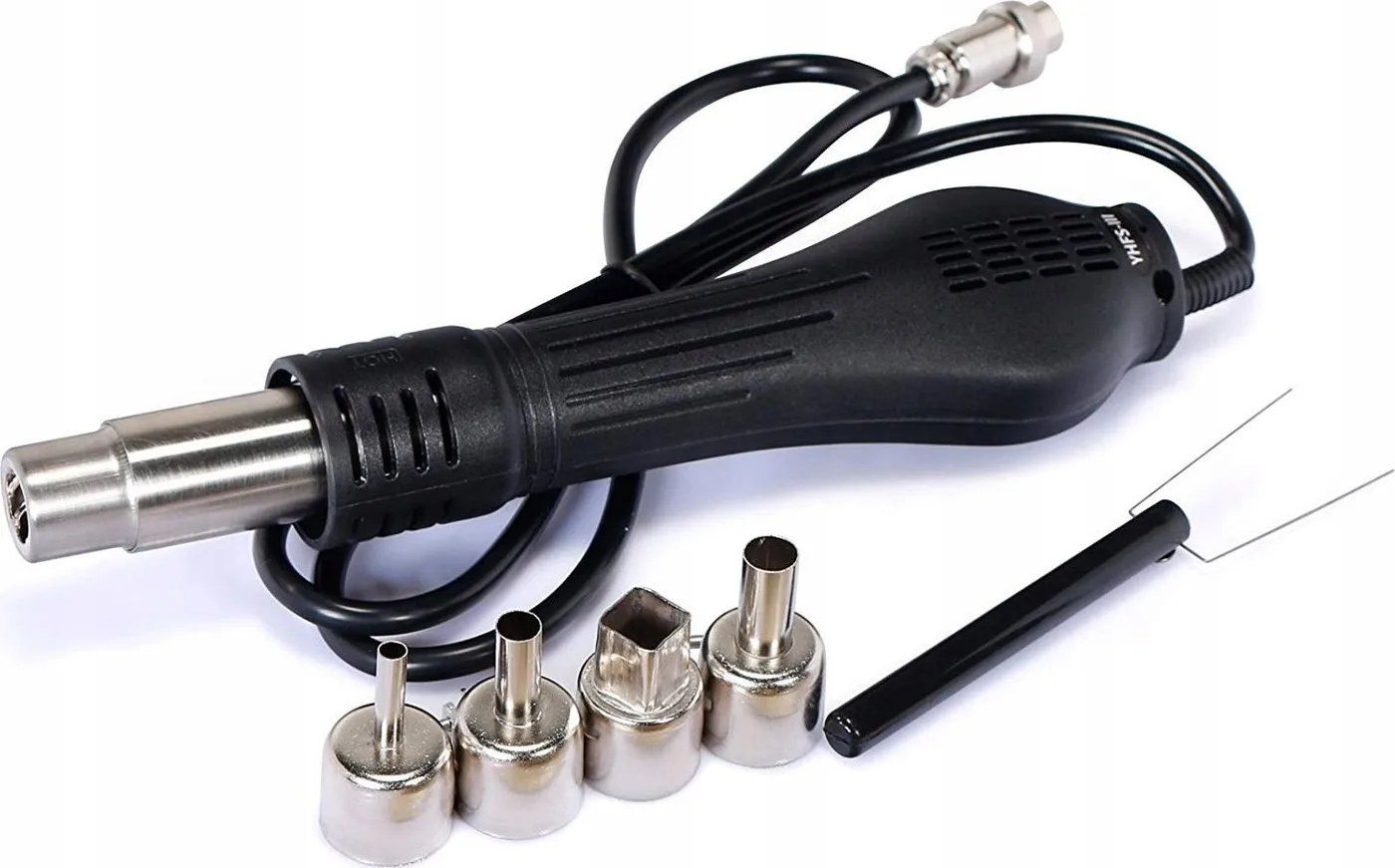

- Heißluftpistole
- Ständer für Heißluftpistole
- Lötkolben 907I mit konischer Spitze T-B
- Ständer für die Spitzspitzen-Lötkolben mit Reinigungsschwamm
- Netzkabel
- Greifer zum Anheben von Leiterplatten
Set mit 4 Düsen:
- rund mit einem Durchmesser von 4,4 mm
- rund mit einem Durchmesser von 7 mm
- rund mit 9 mm Durchmesser
- quadratische Düse 12 x 12 mm

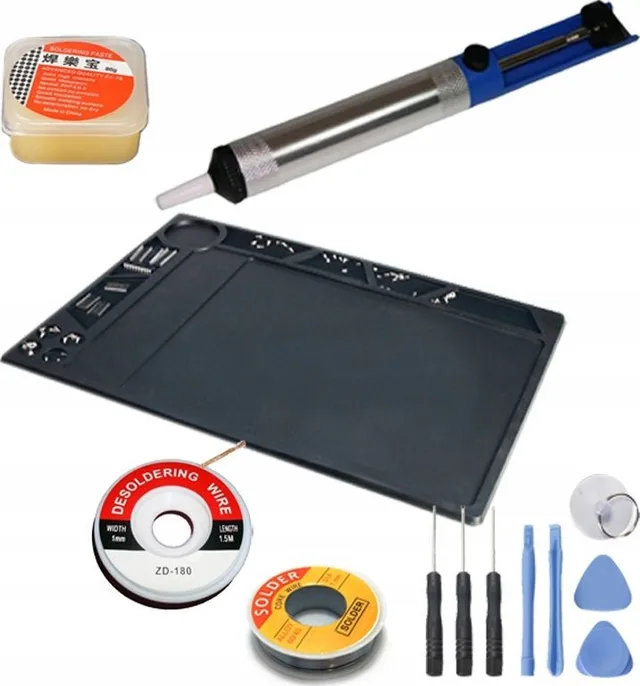

ZUSÄTZLICH SET 4:
- 1 Stk. Antistatische ESD-Silikonmatte
- 1 Stk. Spar-Absaugvorrichtung
- 1 Stk. Geflecht 1 mm x 1,5 m ZD-180
- 1 Stk. Zinn 12 g 60/40 1 mm
- GSM-Werkzeugset zur Reparatur von Handys/Tablets, 8-teilig
- 1 Stk. Lötflussmittel Yihua 80 g
Antistatische ESD-Matte von Yihua – Hochwertige Silikonmatte mit profilierten Fächern, die den Arbeitskomfort in jeder Werkstatt verbessert. Die Matte ist bei direktem Kontakt bis zu 230 °C und bei Kontakt mit heißer Luft bis zu 300 °C hitzebeständig. Die antistatischen Eigenschaften und die speziellen Fächer ermöglichen die Organisation und Sortierung von elektronischen Bauteilen, Schrauben usw. während der Arbeit. Die große, flache Oberfläche mit den Maßen 359 x 260 x 5 mm sowie die hohe Temperaturbeständigkeit ermöglichen das Löten von Platinen und Bildschirmen, die direkt auf der Matte liegen.
Zinnabsauger – Absaugvorrichtung zum Entfernen von überschüssigem Zinn beim Löten. Zeichnet sich durch hohe Saugkraft, geringes Gewicht sowie hohe Haltbarkeit und Hitzebeständigkeit aus. Verfügt über einen Kolben mit Einfachdichtung sowie ein ergonomisches Gehäuse mit ansprechendem Design
Geflecht 1 mm x 1,5 m – Das Saugband besteht aus einem Geflecht feiner Drähte und ist die ideale Lösung zum Entfernen von Zinn von Lötstellen mittels Adhäsionsverfahren. Es ist bei allen Reparaturen in Elektronikwerkstätten unverzichtbar.
Zinn 60/40 1 mm – Lötzinn für Weichlöten. Drahtdurchmesser 1,00 mm, 12 g pro Spule, ungiftig und umweltfreundlich, frischer Geruch, weniger Schweißspritzer, wenig Rauch, verursacht keine Korrosion.
GSM-Werkzeugset für die Reparatur von Handys/Tablets – Das Set enthält: Pentalobe-Schraubendreher 0,8 mm; Kreuzschlitz-Schraubendreher 1,5 mm; Schlitzschraubendreher 2 mm; Saugnapf mit Halterung für Bildschirme; Dreieckschlüssel; Winkelöffner
Lötflussmittel 80 g – Hochwertige Lötpaste, leicht zu verteilen, mit hoher Intensität und Benetzbarkeit der Lötfläche. Beeinträchtigt die Eigenschaften von IC- und PCB-Bauteilen nicht, korrodiert nicht, muss nicht gereinigt werden. Die Siedetemperatur liegt nur geringfügig über der Schmelztemperatur des Lötzinns. Sie hat eine gelartige Konsistenz, was die Anwendung erleichtert.

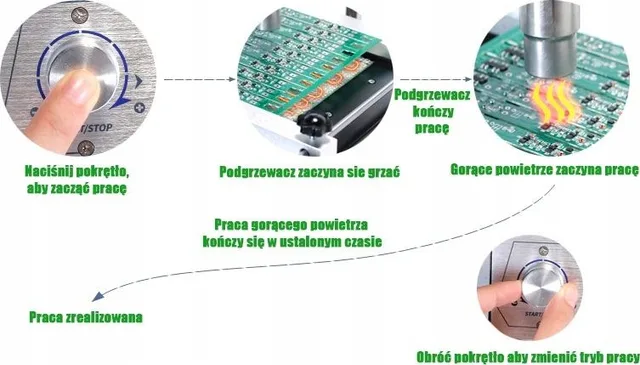

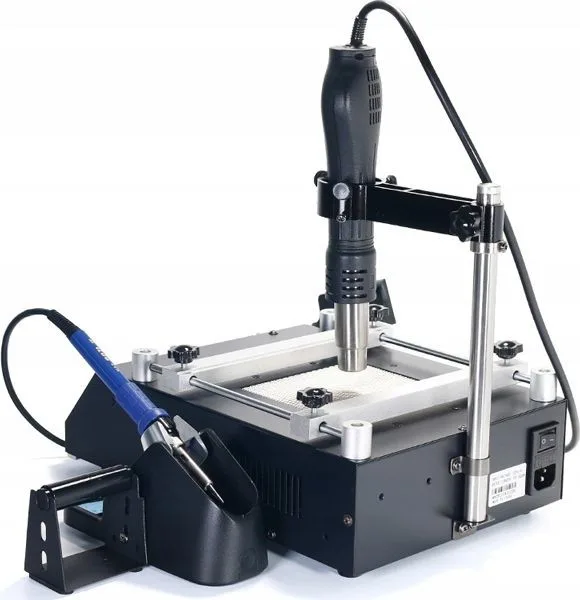

Die Yihua 853AAA+ schließt eine Lücke bei Geräten zur Demontage von kleinen Platinen, wie z. B. Handys, Navigationsgeräten, BGA-, QFP- und PLCC-Baugruppen oder anderen kleinen SMD-Bauteilen. Dank der Kombination aus Heizelement und Heißluftlötkolben auf einem Stativ ist die Arbeit komfortabel, da der Servicetechniker während der Montage beide Hände frei hat. Zudem kann das Gerät 3 Arbeitsprogramme speichern, was bei Aufgaben in professionellen Werkstätten sehr praktisch ist. Das Gerät ist außerdem mit einem sehr leistungsstarken 75-W-Lötkolben ausgestattet, wodurch es ein äußerst vielseitiges Werkzeug ist, das bei jedem Elektroniker Anwendung findet. Die Abmessungen der Heizplatte betragen 120 x 120 mm, was ausreichend Leistung zum Erwärmen von Leiterplatten aus Mobiltelefonen, Navigationsgeräten oder Tablets bietet.
Merkmale der Yihua 853AAA+ Station:

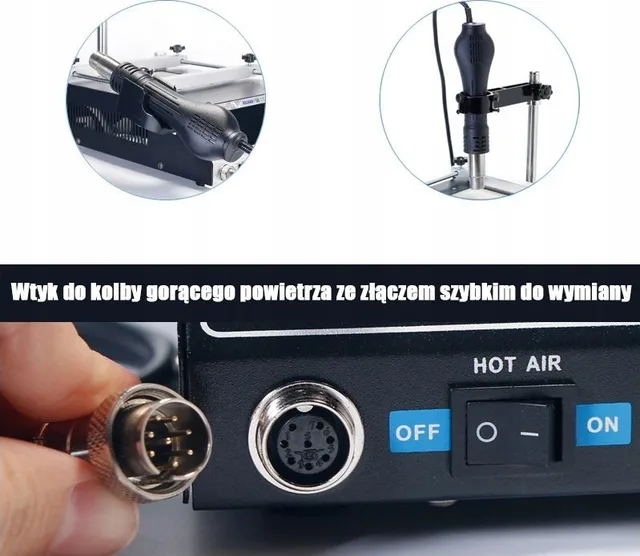

- Halterung für den Heißluftkolben – für mehr Freiheit bei der Arbeit (beide Hände frei)

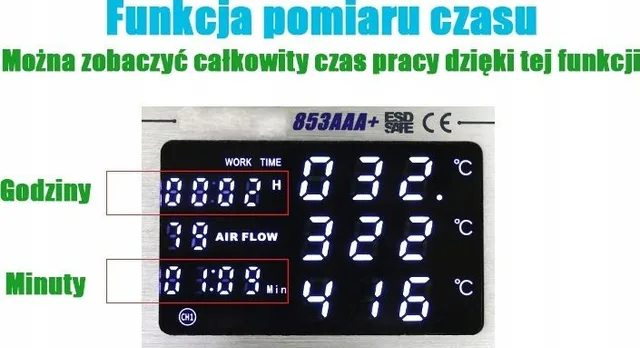

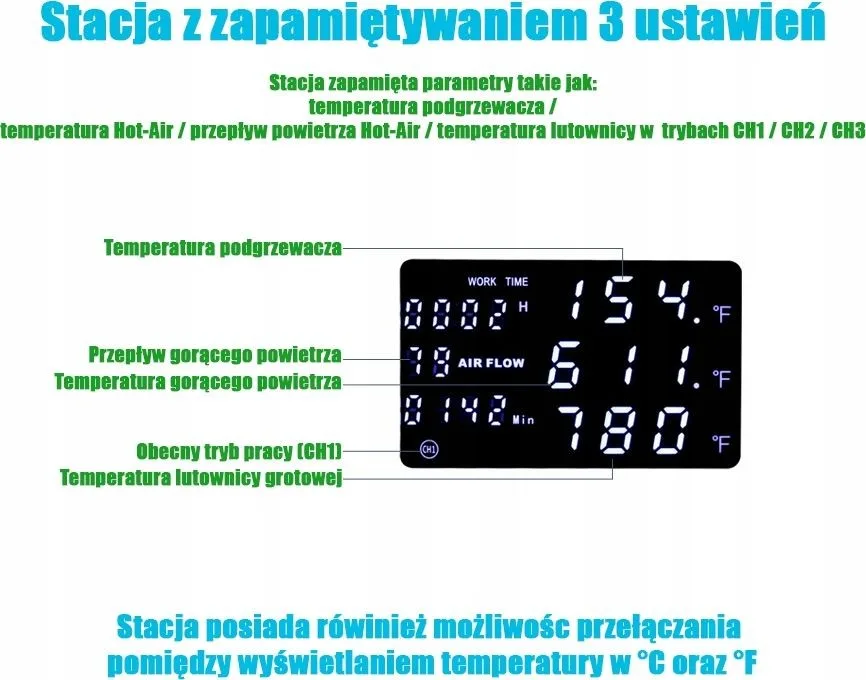

- Digitales LCD-Display
- Steuerung der eingestellten Parameter mittels PID-Mikrocomputer
- Schnelles Aufheizen auf die eingestellte Temperatur
- Bequeme Regelung von Luftstrom und Temperatur

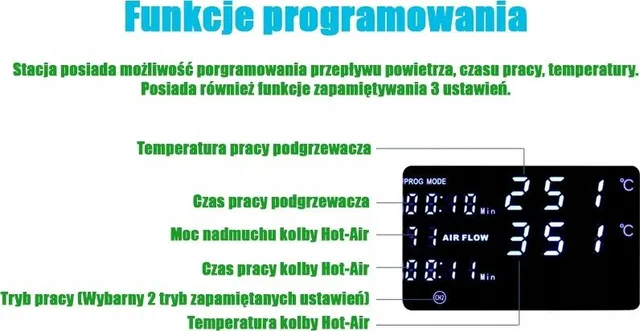

- 3 Arbeitsprogramme. Die Lötstation kann für jeden Lötkolben 3 Arbeitsprogramme speichern. Je nach Art der Arbeit – Montage, Demontage – stellen wir das entsprechende Programm ein.

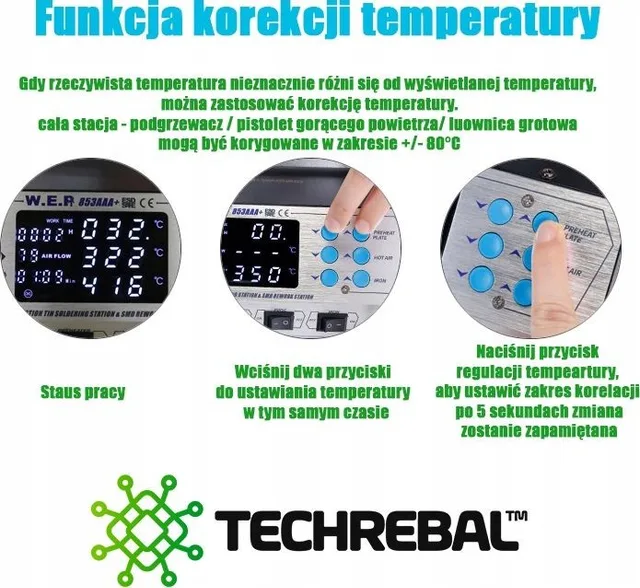

- Temperaturkorrekturfunktion. Diese hängt von den Umgebungsbedingungen, der Leistungsfähigkeit des Heizelements, der Gebläseleistung und dem Verschleiß der Lötspitze ab – all dies beeinflusst die entsprechende Temperaturkorrektur, um den eingestellten Wert zu erreichen.
- Betrieb im C/F-Modus. Auf dem Display kann eingestellt werden, in welchen Einheiten die Temperatur angezeigt werden soll.
- Sleep-Funktion für den Lötkolben. Der Lötkolben ist mit einem Sleep-Modus ausgestattet: Wenn der Kolben nicht benutzt wird, wechselt er nach einer zuvor eingestellten Zeit im Bereich von 0–99 Minuten in den Sleep-Modus, d. h., der Kolben wird auf eine Temperatur von 200 °C erwärmt. Dies verhindert eine übermäßige Oxidation der Spitze, was sich positiv auf deren Lebensdauer sowie die des Heizelements auswirkt. Der Modus kann durch die Einstellung 0 deaktiviert werden.
- Automatisches Abkühlsystem nach Beendigung des Betriebs
- ESD-sicheres System
- Hochwertige Heizelemente mit langer Lebensdauer
- Sicheres Löten temperaturempfindlicher Bauteile wie QFP, PLCC, BGA
Technische Daten:
- Stromversorgung: 230 V
- Leistungsaufnahme: max. 1270 W
Heißluftlötgerät:
- Temperaturbereich: 100–480 °C
- Temperaturstabilität: +/-1 °C
- Luftzufuhr: bürstenloser Lüfter
- Luftdurchsatz: max. 130 l/min
- Programmierung: Betriebszeit, Temperatur, Gebläseleistung
Lötkolben:
- Temperaturbereich: 200–480 °C
- Temperaturstabilität: +/-1 °C
- Spitzenleistung des Lötkolbens: 72–75 W
- Erdungsspannung <2 mV
- Erdungswiderstand <2 Ohm
Heizelement:
- Leistungsaufnahme: 600 W
- Temperaturbereich: 50–300 °C
- Temperaturstabilität: ±2 °C
- Heizfläche: 120 x 120 mm
- Programmierung: Betriebszeit, Temperatur

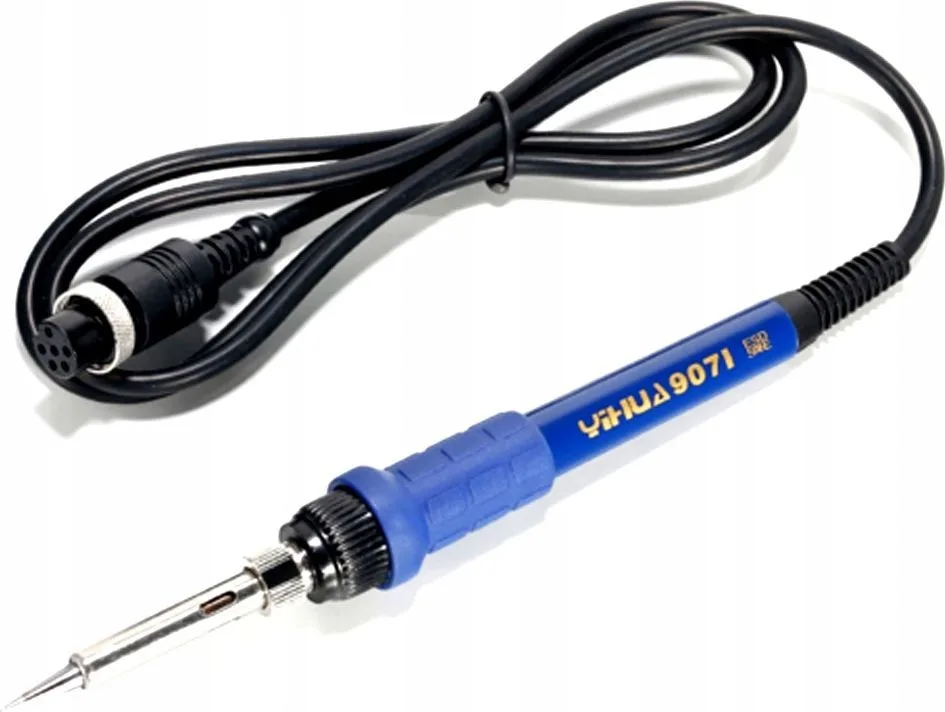

Lötkolben Yihua 907I
- Der Kolben ist mit einem HAKKO-Heizelement (75 W, 24 V) und einer T-B-Spitze ausgestattet.
- Das Kabel besteht aus weichem, hitzebeständigem Silikon.
- 6-poliger Stecker!
